引言

工業互聯網APP(以下簡稱"工業APP")承載工業知識經驗,有助于實現數據的自由流動與知識工作的自動化,重建我國自主工業技術和知識體系,為智能制造發展奠定基礎[1]。國家出臺了《國家軟件和信息技術服務業十三五發展規劃(2016一2020年)》《國務院關于深化"互聯網+先進制造業"發展工業互聯網的指導意見》《工業互聯網APP培育工程實施方案(2018一2020年)》等一系列文件支持工業APP的培育,領域內服務企業紛紛開發和匯聚工業APP,工業APP受到了越來越多的關注和重視,發揮的作用也日益增強。

工業APP應用是工業APP價值輸出的直接路徑,工業APP的流通是構建開放的工業APP生態體系的關鍵,這些需要工業APP集成的支持。一方面,單個工業APP目標單一,只解決特定的問題,企業需要匯聚多種不同的工業APP綜合滿足需求:另一方面,工業APP流通的基礎是工業APP在平臺提供商與技術服務商之間實現工業APP交易平臺和運營平臺的匯聚。本文分析總結了若干工業APP匯聚和集成的場景,針對每種場景給出了工業APP的集成架構,以期促進工業APP的應用和流通,助力工業APP發展。

1相關技術

1.1工業APP

工業APP是基于工業互聯網,承載工業知識和經驗,滿足特定需求的工業應用軟件,是工業技術軟件化的重要成果。到2020年,我國要培育30萬個面向特定行業、特定場景的工業APP,全面覆蓋研發設計、生產制造、運營維護和經營管理等制造業關鍵業務環節的重點需求。如圖1所示,國內開發工業APP一般采用MVC模式,數據(Model)封裝工業APP數據,并定義了操作和處理數據的邏輯規則:視圖(View)將應用模型對象中的數據顯示出來,并允許用戶編輯數據:控制(Controller)負責用戶視圖和業務邏輯的協調控制。

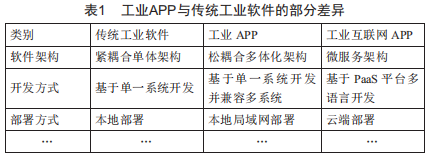

傳統工業軟件和工業APP存在表1所示的差異。嚴格說,工業APP是工業互聯網APP發展的一個前期階段,是企業目前最有可能實現的APP形式,因此將工業互聯網APP簡稱為工業APP有三個目的,一是體現了工業APP是工業互聯網APP發展過程中最重要、最常見、最務實的階段,二是強調開發工業APP的最終目的是工業互聯網APP,三是與相關文件術語描述保持一致。

1.2軟件集成

軟件集成技術和實踐已經非常成熟。從集成的層次來看,有數據集成、客戶端集成、系統集成、過程集成等不同層次。從集成技術來看,有RPC、消息中間件、企業服務總線、REsTAPI等。企業在應用設計開發過程中也更加重視對集成接口的預留。

1.3工業APP集成

按照集成對象差異,工業APP的集成分為工業APP和技術對象的集成、工業APP之間的集成兩種。工業APP與技術對象的集成是工業APP的關鍵技術之一,用于集成工業技術運行的工業軟件、工業硬件、有數據交互的其他對象等使用環境,一般采用適配器的方式集成。本文的APP集成是指工業APP之間的集成。

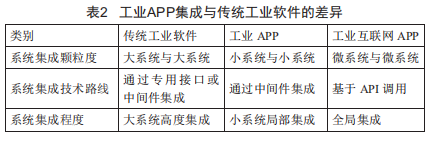

工業APP的集成和傳統工業軟件存在多種差異,如表2所示。文獻提出了基于封裝技術和軟件系統解耦的以云平臺為載體的工業APP集成方案,只涉及到采用統一開發平臺的工業APP之間的集成,沒有考慮未采用統計開發平臺的工業APP集成情況。

2工業APP集成場景分析

基于對工業APP開發、應用、流通等環節的分析,提出四種工業APP集成場景。

2.1平臺匯聚場景

(1)場景定義:以服務資源匯聚為重點的平臺將各行業、領域的工業APP匯聚到一起,形成統一的資源體系提供對外服務。

(2)場景描述:各類服務商基于自身的系統產品、應用領域,形成具有特色優勢的工業APP。以服務資源匯聚為重點的平臺聚合大量來自不同服務商的工業APP,優勢互補,構建覆蓋全面的服務供給體系。

(3)集成特點:在這一場景下,工業APP之間是相互獨立的,用戶以平臺為統一入口使用購買的工業APP,本質是工業APP與平臺的集成。平臺不必要留存應用數據,但可保留基礎的應用頻率、時長等數據,實現平臺對工業APP服務資源使用情況的統計。

2.2統一服務場景

(1)場景定義:將不同工業APP集成,形成統一的服務環境,對外提供服務。

(2)場景描述:一種情況是某行業、領域服務商,為補充自身的工業APP產品體系的完整性,將其他相關服務商互補的工業APP集成到自身的產品體系中,完善產品體系,形成統一品牌對外提供服務,或形成統一的解決方案。另一種情況是,在企業的集成項目中,系統集成商基于企業需求,將來自于不同服務商的工業APP按需集成,形成一體化的服務環境。

(3)集成特點:在這一場景下,工業APP之間不僅有統一入口,還要有統一的界面和服務邏輯,以提升產品使用流暢性和用戶使用體驗。

2.3數據互通場景

(1)場景定義:在統一服務環境的基礎上,應用之間共享數據,實現優化資源配置。

(2)場景描述:解決相關問題的工業APPA、APPB、

APPC,工業APPA的部分輸出數據作為工業APPB的輸入數據,或工業APPC需要將工業APPA和工業APPB管理的資源統一調度,這些都是數據互通場景的示例。

(3)集成特點:在這一場景下,工業APP之間不僅要有統一入口、界面、服務邏輯,還要實現基于數據的互操作。

2.4應用協作場景

(1)場景定義:在統一服務環境的基礎上,不同工業APP的功能之間協作解決新問題。

(2)場景描述:解決不同問題的工業APPA、APPB,工業APPA的a1功能和工業APPB的b1功能,作為工業APPC的功能組成部分,支持工業APPC解決新問題。

(3)集成特點:在這一場景下,工業APP之間不僅要有統一入口、界面、服務邏輯,還要實現功能集成。這對工業APP本身架構基礎要求較高,在工業APP本身基于微服務架構建的條件下,方能在較為經濟的前提下實現應用集成。

3面向不同場景的工業APP集成架構

針對不同場景工業APP集成的特點,提出相應的工業APP集成架構。由于集成技術本身已很成熟,本文僅給出集成功能架構圖,未提供技術架構。

3.1平臺匯聚場景

平臺匯聚集成場景下,待集成對象可能是獨立APP,也可能是擁有批量APP的平臺,采用松耦合的集成架構,如圖2所示。

如果待集成APP是獨立APP,采用單點登錄集成技術即可實現集成。如果待集成的是擁有批量APP的平臺,在采用單點登錄集成技術的基礎上,還需實現對APP管理的集成。APP管理的集成,即APP的上架、審核、發布等的集成,最簡單的方式是只有工業APP平臺中發布的APP,才會被工業APP匯聚平臺集成。此外,如工業APP平臺本身提供工業APP的交易功能,可以按需增加訂單管理集成功能。

3.2統一服務場景

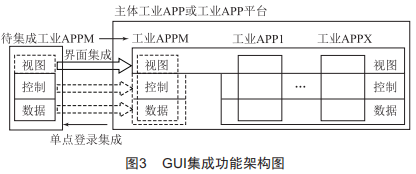

統一服務場景下,APP之間有統一的GUI和服務邏輯,采用GUI集成架構,如圖3所示。GUI集成包括界面風格、用詞規范的統一及服務邏輯的設計。對于采用GUI集成架構的情況,不同工業APP分別運行在各自獨立的應用程序空間。

3.3數據互通場景

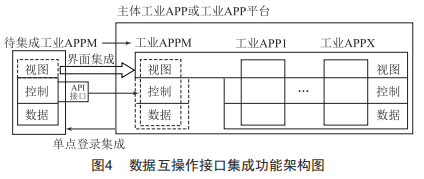

對于數據互通場景,工業APP可以調用其他工業APP處理生成的數據,在單點登錄集成、界面集成的基礎上,針對互通數據,開放數據互操作API接口,如圖4所示。

3.4應用協作場景

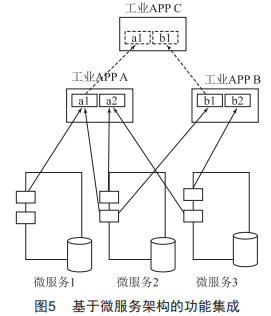

應用協作場景的工業APP集成本質是將工業APP功能拆分后的重新組合,屬于系統細分功能集成,在工業APP本身架構基礎較好的情況下經濟性尚可,否則成本較高。基于微服務架構的工業APP集成架構如圖5所示。

微服務架構靈活的服務調用、編排等可實現靈活的功能組合。

4結語

工業APP的集成是工業APP流通和應用環節中的常見需求,對構建完備的工業APP服務體系,提供全面的服務非常重要。本文分析總結了工業APP集成的平臺匯聚、統一服務、數據互通、應用協作四個場景,針對平臺匯聚場景設計了松耦合集成架構,針對統一服務場景設計了GUI集成架構,針對數據互通場景設計了數據互操作架構,針對應用協作場景設計了基于微服務的集成架構。企業在開發工業APP的過程中,不僅要考慮工業APP的功能需求,還要考慮工業APP的集成需求,盡量采用微服務架構構建靈活的工業APP,提高工業APP的復用性。
