在 PC 和服務器應用中，可以選擇無橋功率因數校正電路 (PFC)，如圖 1 所示，以滿足80 Plus Platinum 或 Titanium的要求。

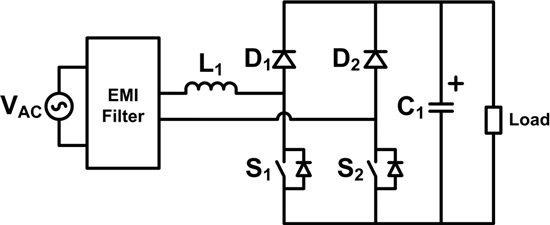

圖 1. 無橋 PFC 電路的功率級。

與圖 2 中的傳統升壓 PFC 相比，無橋 PFC 消除了橋式整流器和橋式整流器的功率損耗。對于400W 電源，在 120VAC/60Hz 輸入下，橋式整流器的功率損耗高達 6W。由于橋式整流器的功耗，效率降低了1.5% ，這清楚地說明了為什么人們在有高效率要求時會考慮無橋 PFC。

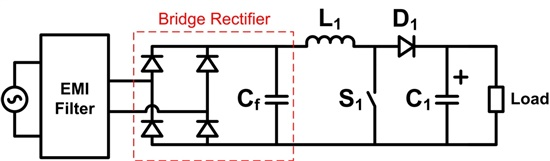

圖 2. 傳統升壓 PFC 電路的功率級。

圖1中無橋PFC的開關S 1和S 2不能同時導通，使得無橋PFC常常需要復雜的驅動策略。C2000 Piccolo MCU或UCD3138等數字控制器通常用作無橋 PFC 的控制器。

數字控制器幾乎可以用于您想要應用于電源的任何控制策略。它們還提供了實時讀取電源運行信息的可能性。然而，使用數字控制器意味著更高的 BOM 成本。那些想要高轉換器效率并且不需要通信接口的人可能仍然希望找到用于無橋 PFC 的低成本模擬控制器。圖 3 中的半無橋 PFC是一種高效低成本 PFC 電路的選擇。

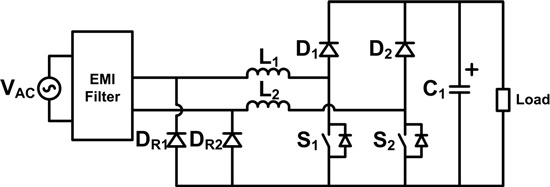

圖 3. 半無橋 PFC 電路的功率級。

半無橋 PFC將兩個升壓轉換器與返回二極管相結合，以執行功率因數校正。正負半 AC 周期中的電流路徑如圖 4 所示。在返回二極管 D R1和 D R2的幫助下，開關 S 1和 S 2現在可以同時打開/關閉。我們現在能夠將以下任何低成本標準模擬升壓 PFC 控制器應用于半無橋 PFC：

· TI 模擬升壓 PFC 控制器：

· UCC38051 – 轉換模式 PFC 控制器。

· UCC28019 – 連續導通模式 PFC 控制器，固定頻率。

· UCC28180 – 連續導通模式 PFC 控制器，可編程頻率。

(一個)

(二)

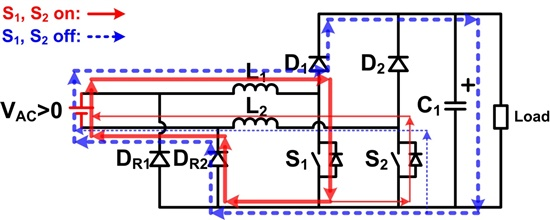

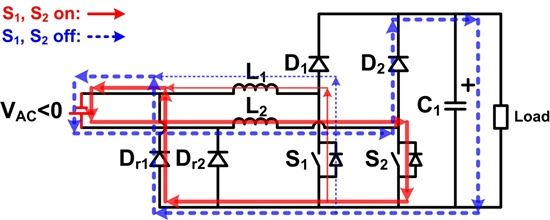

圖 4. 使用返回二極管運行的無橋 PFC：在交流周期的正半部分 (a) ;在交流周期的負半部分 (b)。

UCC38050和UCC38051是用于需要符合IEC 1000-3-2諧波抑制標準的中低功率應用的PFC控制器?？刂破髟O計用于在過渡模式(也稱為邊界傳導模式或臨界傳導模式操作)下運行的升壓預調節器。它們具有用于反饋誤差處理的跨導電壓放大器、用于生成與輸入電壓成比例的電流指令的簡單乘法器、電流檢測(PWM)比較器、PWM邏輯和用于驅動外部FET的圖騰極驅動器。在過渡模式操作中，PWM電路為自激振蕩電路，導通由電感零電流檢測器(ZCD引腳)控制，關斷由電流檢測比較器控制。此外，控制器還提供峰值電流限制、默認定時器、過壓保護(OVP)和啟用等功能。

UCC28019A 8引腳有源功率因數校正(PFC)控制器使用在連續傳導模式(CCM)下工作的升壓拓撲。該控制器適用于寬范圍通用交流線路輸入的100 W至>2 kW范圍內的系統。欠壓鎖定期間的啟動電流小于200μA。用戶可以通過將VSENSE引腳拉至0.77 V以下來控制低功耗待機模式。使用平均電流模式控制實現輸入電流的低失真波形成形，無需輸入線感應，減少了外部元件計數。簡單的外部網絡允許靈活補償電流和電壓控制回路。開關頻率在內部固定，并在25°C時微調至優于±5%的精度?？焖?.5A峰值柵極電流驅動外部開關。

許多系統級保護功能包括峰值電流限制、軟過電流、開環檢測、輸入失電和輸出過/欠壓。軟啟動限制啟動期間的升壓電流。經過調整的內部參考提供了準確的保護閾值和調節設定點。內部鉗位將柵極驅動電壓限制為12.5V。

UCC28180是一款靈活易用的8引腳有源功率因數校正(PFC)控制器，可在連續導通模式(CCM)下工作，以實現交流-直流前端升壓預調節器的高功率因數、低電流失真和出色的電壓調節。該控制器適用于在100-W至數kW范圍內運行的通用交流輸入系統，開關頻率可在18 kHz至250 kHz之間編程，以方便地支持功率MOSFET和IGBT開關。集成1.5-A和2-A(SRC-SNK)峰值柵極驅動輸出，內部箝位為15.2 V(典型)，能夠快速開啟、關閉和輕松管理外部電源開關，而無需緩沖電路。

使用平均電流模式控制實現輸入電流的低失真波形成形，無需輸入線感測，減少了外部元件計數。此外，控制器的特點是降低電流檢測閾值，以便于使用小值并聯電阻器來降低功耗，在大功率系統中尤其重要。為了實現低電流失真，控制器還具有修剪內部電流回路調節電路，以消除相關的不準確。

簡單的外部網絡允許靈活補償電流和電壓控制回路。此外，UCC28180提供了一個基于電壓反饋信號的增強型動態響應電路，以在快速負載瞬態下提供更好的響應，無論是在輸出過壓還是欠壓條件下。當電壓反饋信號超過V-OVP_L時，UCC28180中提供的獨特VCOMP放電電路被激活，從而使控制回路有機會快速穩定，并避免遇到過電壓保護功能，因為PWM關閉通常會導致聲音噪聲控制軟啟動逐漸調節輸入啟動期間的電流和降低電源開關上的應力控制器中的許多系統級保護功能包括VCC UVLO、峰值電流限制、軟過電流、輸出開環檢測、輸出過壓保護和開路引腳檢測(VISNS)。經過修剪的內部參考可提供準確的保護閾值和調節設定點。用戶可以通過將VSENSE引腳拉至0.82 V以下來控制低功耗待機模式。
