1設備概況

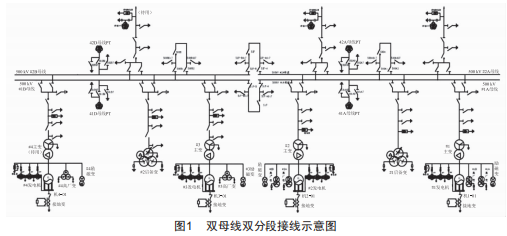

某公司500kV配電裝置采用雙母線接線,四臺機組,四回主變進線,兩回啟動/備用變壓器出線。正常運行時,兩組母線同時工作,并通過母聯并聯運行,電源和負荷平均分配在兩組母線上,形成雙母線雙分段接線,如圖1所示。

2事件經過

2019年6月14日,因配合500kV#02啟備變間隔主回路交流耐壓試驗,進行500kV#1B、#2B母線停電操作。

02:59:06拉開51F分段斷路器:03:00:57拉開500B母聯斷路器:03:02:18拉開52F分段斷路器:03:30就地進行保護出口壓板檢查,發現一期母線保護屏"Ⅱ母PT斷線"報警發出,報警信號無法復歸,檢查GIs匯控柜#1B、#2B母線PT二次空氣開關B相、C相跳閘。08:30檢查500kV#2A母線電壓參數指示異常,就地檢查發現#2A母線PT二次空氣開關B相、C相跳閘。09:45,測量#2A母線PT二次回路絕緣合格后合上#2A母線PT二次空氣開關,500kV#2A母線電壓參數恢復正常。

2檢查與分析

重點檢查內容:

(1)檢查二期500kV母線PT并列裝置500B母聯、51F/52F并列操作把手在自動位置。

(2)檢查網控室500kVA、B母線保護屏PT空開在合閘位置,500kVA母線保護屏"PT斷線報警"發出,500kVB母線保護屏"PT斷線報警"發出。

(3)檢查GIs室#1A、#2A、#1B、#2B母線PT匯控柜二次回路無短路或接地,#1A母線PT匯控柜無異常,#2A、#1B、#2B母線PT匯控柜內保護用二次電壓空氣開關B、C相跳閘,3U0二次空氣開關跳閘,測量用二次電壓空氣開關B、C相跳閘,計量用二次電壓空氣開關三相跳閘。

(4)調閱#1B、#2B母線停電操作期間故障錄波信息。

1)02:59:06拉開51F分段斷路器時,500kVA、B母線電壓采樣正常。

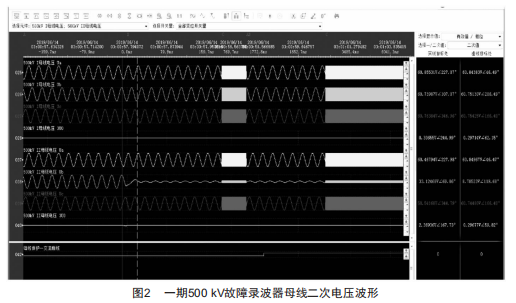

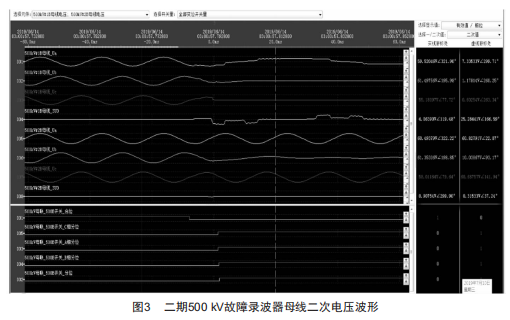

2)03:00:57拉開500B母聯斷路器時,500kV#2A母線B相二次電壓經歷40ms左右由60.8V衰減至8.7V,錄波圖如圖2所示。500kV#1B母線在500B開關變位前23ms三相電壓開始逐漸衰減,500B開關變位后仍能錄到A相和3U0電壓:500kV#2B母線在500B開關變位前23msB相電壓開始衰減,500B開關變位后仍能錄到10V左右電壓,錄波圖如圖3所示。從此現象初步分析,存在因二次回路并列導致PT二次回路反充電的現象,造成500kV#2A、#2B母線B相及#1B母線B、C相PT二次空開跳閘。

3)03:02:18拉開52F分段斷路器時,500kV#2A母線C相二次電壓由60.7V衰減至9.6V。500kV#2B母線在52F開關變位前20msA、C相電壓開始衰減(此前B相二次空開已跳開),52F開關變位后A相仍能錄到5.9V左右電壓,C相能錄到9V左右電壓。從此現象分析,存在因二次回路并列導致PT二次

回路反充電的現象,造成500kV#2A、#2B母線PT二次空開C相跳閘。

具體原因分析:

(1)拉開500B母聯斷路器時,500kV#2A、#2B母線B相及#1B母線B、C相PT二次空開跳閘的原因:因二期PT并列裝置轉換把手投自動位置,在500B母聯斷路器分閘時斷路器輔助接點FDL存在20~30ms延時方能斷開切斷PT并列回路,500B母聯斷路器分閘瞬間,#1B母線PT一次斷電,此時#2A、#2B母線PT二次回路通過PT并列回路向#1B母線PT反充電,造成PT二次空氣開關跳閘。

(2)拉開52F分段斷路器時500kV#2A、#2B母線PT二次空開C相跳閘原因同上。

注:PT反充電將在PT一次側產生高電壓,二次側產生大異常及時組織排查并檢查處理。

(5)出現500kV設備異常,必須認真排查NCS報文信息、保護裝置、故障錄波信息、就地關聯設備狀況,及時發現并排除設備異常。
