基于云模型的變壓器繞組狀態評估方法研究
引言
電力變壓器是電網中的關鍵設備之一,其安全可靠運行與整個電力系統的穩定直接相關,如果電力變壓器發生故障,必將帶來巨大的經濟損失,并造成不可估量的經濟影響。由國家電網公司和生產企業發布的變壓器故障分析報告可知,由繞組造成的變壓器故障所占百分比超過50%。因此,為保證變壓器安全穩定運行,對變壓器繞組狀態評估進行研究十分必要。
變壓器故障機理復雜,其繞組狀態評估過程中存在模糊性和隨機性等不確定性,傳統的模糊綜合評判方法僅考慮了事物的模糊性,忽略了隨機性。云模型是定性概念和定量表示之間的不確定轉換的模型,它融合了事物的隨機性和模糊性,是研究事物不確定性的重要工具。
基于此,本文提出了一種基于云模型的變壓器繞組狀態評估方法。首先,構建變壓器繞組狀態評估指標體系:其次,利用云模型得到各指標對變壓器繞組各狀態等級的隸屬度:然后,采用關聯規則計算變壓器繞組各指標權重:最后,利用模糊綜合評判得到變壓器繞組狀態。實例分析表明,該方法能夠得到準確的評估結果,驗證了方法的可行性。
1變壓器繞組狀態評估體系及指標標準化
1.1構建指標體系
為了更加科學準確地評估變壓器繞組狀態,本文參考《油浸式變壓器(電抗器)狀態評價導則》(o/GDw169一2008),選取繞組短路阻抗初值差、繞組絕緣介損、繞組電容量初值差和H2含量作為評估指標,分別用.1、.2、.3、.4表示,建立變壓器繞組狀態評估體系。
1.2變壓器繞組狀態等級劃分和指標標準化
目前,對于變壓器繞組狀態評估等級的劃分沒有一個統一的規范,本文根據狀態評價導則,將變壓器繞組的狀態劃分為四個等級:嚴重、異常、注意、正常,分別對應等級1、2、3、4。
由于不同的狀態指標其對應的量綱也不同,為了計算方便,采用相對劣化度對各個指標進行標準化處理,計算公式如下:
式中,x為指標標準化值,取值范圍為[0,100]:xc為指標初始值:x0為指標實測值:xs為指標警示值。
如果得到的指標量化值x<0,令x=0:如果x>100,令x=100。若給出指標注意值x:,則xs=x:/1.3(負劣化)或xs=1.3x:(正劣化)。
2正態云模型
正態云模型是定性概念和定量表示之間的不確定轉換的模型,它將信息的模糊性和隨機性集成地反映出來,可用(Ex,En,Je)表示。其中,期望Ex代表在一個空間中最能反映定性概念的值:嫡En是對概念不確定性的度量:超嫡Je即為嫡的嫡,反映云滴的離散程度。
在變壓器繞組狀態評估中,各狀態指標關于變壓器繞組各狀態等級的隸屬度k的計算方法如下:
式中,x為某指標標準化值:Ex為云模型的期望:Enn是一個以En為期望、Je為標準差的正態隨機數。
3基于云模型的變壓器繞組狀態評估
3.1評估算法流程
本文提出了一種基于云模型的變壓器繞組狀態評估方法,其評估具體步驟如下:
(1)根據相關準則,選取變壓器繞組狀態指標,建立變壓器繞組狀態評估體系,劃分狀態等級,并對各指標進行標準化處理,得到指標標準化值:
(2)利用云模型計算各狀態指標關于變壓器繞組各狀態等級的隸屬度,得到模糊評判矩陣R:
(3)采用關聯規則中的置信度計算變壓器繞組各個指標權重,得到權重集o:
(4)利用模糊綜合評判得到變壓器繞組評估向量B,然后根據最大隸屬度原則確定繞組狀態。
3.2計算隸屬度
要想計算各狀態指標關于變壓器繞組各狀態等級的隸屬度,首先要確定各指標關于各狀態等級的云模型函數。

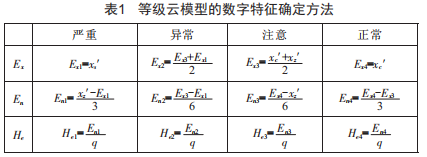

本文根據表1中方法計算各等級云模型的數字特征,得到各指標關于各狀態等級的云模型函數。表1中xc'、x:'和xs'是指標初始值、注意值和警示值經過標準化處理后得到的標準化值,取g=10。
得到各指標關于各狀態等級的云模型函數后,對于某一確定指標,將指標標準化值代入式(2)中,即可得到該指標關于各個等級的一個隸屬度。由于云模型具有隨機性,每次計算結果略有差異,在這里采用多次計算取平均值的方法計算指標關于各等級的隸屬度,再將其進行歸一化處理,得到最終的
隸屬度,計算公式如下:
式中,p為重復計算的次數,其值越大,隨機性就越小,考慮計算效率,取p=100:n為狀態等級個數,n=4。
根據上述方法構建模糊評判矩陣R=(rij)mxn,rij為第i個指標關于第j個狀態等級的隸屬度。
3.3計算指標權重
關聯規則是找出事件中頻繁發生的屬性或項的所有子集。關聯規則有兩個重要的概念,分別是支持度和置信度。本文利用置信度確定各指標權重,步驟如下:
(1)確定數據庫X=(變壓器出現繞組故障)。
(2)確定項集Ⅹi=(第i指標發生異常)。
(3)計算置信度C,公式為:
式中,g(A)為在數據庫X中,所包含項集A的事務個數。
(4)確定指標權重,第i個指標的權重為:
式中,Ci為第i個指標的置信度:m為指標個數,m=4。
構建權重集o=(oi)1xm。
3.4綜合狀態評估
利用權重集o和模糊評判矩陣R,根據加權模糊算子o得到評估向量B,計算公式如下:
然后根據最大隸屬度原則確定變壓器繞組狀態。
4實例分析

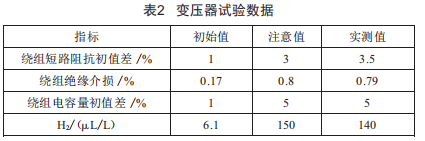

以某220kV變壓器為例,相關試驗數據如表2所示。
搜集整理變壓器故障數據[4]可知,繞組故障為143組,指標a1、a2、a3、a4超標總次數分別為141、291、139、489,即P(a1)=141,P(a2)=291,P(a3)=139,P(a4)=489,在143組故障中,由指標a1、a2、a3、a4造成故障的次數分別為137、133、136、126,則P(a1UX)=137,P(a2UX)=133,P(a3UX)=136,P(a4UX)=126。
根據式(5)計算繞組短路阻抗初值差a1的置信度為C1=P(a1UX)/P(a1)×100%=97.16%,同理C2=45.70%,C3=97.84%,C4=25.77%,根據式(6)求得o1=0.36,o2=0.17,o3=0.37,o4=0.10,則權重集o=(0.36,0.17,0.37,0.10)。
根據表2中數據和3.2節所述方法計算各指標隸屬于各狀態等級的隸屬度,構成糊評判矩陣R為:
由式(7)計算評估向量B=(0.25,0.74,0.01,0)。
根據最大隸屬度原則確定變壓器繞組狀態為異常,經檢查,變壓器運行中出現短路情況,短路電流沖擊使繞組變形,因此判定變壓器繞組狀態為異常,驗證了本文所提方法的可行性和有效性。
5結語
本文采用關聯規則和云模型對變壓器繞組進行狀態評估,利用關聯規則理論和變壓器故障統計大數據計算指標權重,使計算結果更加客觀準確:利用云模型的普遍適應性計算各指標與各個狀態等級的隸屬度,兼顧了變壓器繞組狀態評估中的模糊性和隨機性:利用模糊綜合評判得到繞組的最終狀態。實例表明,該方法能準確地評估變壓器繞組狀態,為變壓器繞組狀態評估提供了新思路。
