引言

目前大部分倉儲、庫房物料種類繁多,大小不一,無論是采用巷道堆垛機搬運儲存,還是利用鏟車、天車人工識別尋找物料,人工參與搬運,整個過程無法做到全部無人化,不僅效率低,而且人員和設備都在倉儲區運轉,存在很大的安全隱患。這就促成了一部分市場需求一對原庫房管理進行升級改造,該改造響應了國家號召的工業4.0戰略,能夠提高用戶的現代化管理水平。

我公司根據市場需求,與專業軟件技術開發公司合作,采用一種新的LocalSense虛擬區域定位技術來解決上述問題,它可以設置虛擬圍欄和通道,人員路線和設備路線永遠不會重疊,既快捷又安全地解決人機混合庫房內物料區域/安全通道劃分、人員/物料/設備定位等管理問題。

1LocalSense虛擬區域定位技術介紹及系統架構

虛擬區域定位技術能實現關鍵位置定位,是工業4.0工業信息化與智能化的重要組成部分,它很好地解決了工業現場供應鏈組件、設備、車輛與人員精確定位的問題,而精確定位是生產組織過程信息化、大數據化、智能化的前提。

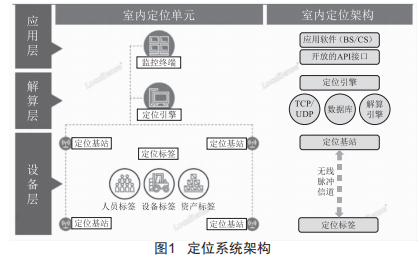

LocalSense通過在庫房建立定位基站,利用無線脈沖測距來實現位置檢測,將實際區域劃分為虛擬區域網格,通過人員、設備及物料佩戴、張貼發射牌形式,區別各點位置信息、路徑信息,將各信息反饋上傳監控終端來統一進行安全管理、記錄、發出警告以及上傳管理設備的MES系統進行強行干預停機。LocalSense虛擬區域定位系統的架構如圖1所示。

2應用實例

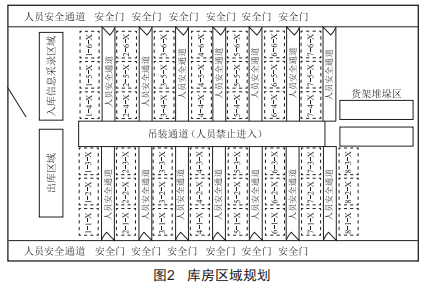

上海某庫房,長120m、寬28m,一端為出入口,部分物料由于大小統一可以實現貨架式巷道堆垛管理,其他物料由于大小、重量、吊裝點無法統一,采用傳統人工操作行車搬運,這一部分區域第一存在安全隱患,第二通過人員找尋上萬種零部件顯然嚴重影響工作效率。為解決這兩個問題,我公司采用了虛擬定位管理技術方案。庫房區域規劃如圖2所示。

2.1物料管理過程描述

物料管理前必須對所有種類物料進行采集,將物料按大小、重量、保證、外型、數量、常用件等進行分類,對庫區合理劃分區域,采用地面畫線對照軟件虛擬劃分網格,如大件類按其最邊界尺寸提前將地面劃分出大格區域,同時控制系統內也設定同樣大小的區域,區域編號與虛擬區域編號一一對應:如帶包裝物可堆放物料,按其重量、尺寸、允許堆放層數來劃分區域位置。

物料進場采用自動外形掃描來對物料進行外邊界尺寸采集,吊鉤電子秤顯示物料重量,人工輸入打碼掃碼一體機,對物料打出二維碼條并貼在物料醒目處,此二維碼信息也在后臺自動記錄:待物料輸入完成后,設備自動吊入庫區位置,定位精度在10cm范圍內,由于物料吊裝無法自動完成,人員要進入倉儲區域輔助卸吊具,擺放完成后,遙控器確認發送給上級MES系統進行屬性標定:出庫時,在系統內調出出庫物料信息,點擊物料編號輸出出庫指令,此指令通過MES系統提交給PLC控制的起重設備,根據編程路線到達指定物料位,人員根據起重設備所停放位置手持遙控器進入物料區域,人工干預掛鉤,在確認給出指令后,起重設備自動通過編程路線到達設備發貨區域并等待,等人員掃碼確認后將其裝車運走,同時給出任務完畢指令,后臺自動記錄此次發貨完成。

2.2基礎位置、電子圍欄

在貨物兩側劃分出安全通道,中間規劃成貨物吊裝通道,從管理上做到人物分離。

2.3人員安全管理

人員虛擬通道設定:在電腦上畫出人員安全通道,與實地通道對應,當人員越過通道邊線時,庫房墻壁上的警報響起,如果人員太靠近吊運設備,吊運設備報警并隨時停車:人員通過安全帽帶的或身上佩戴的工作卡(含鋰電池)進入工作區,人所走路線被記錄。

2.4設備安全管理

設備也可攜帶發射裝置,從而獲得實時位置信息,在行車的吊具上安裝就可讓其避讓人員、物料及設備。

2.5攝像頭聯動、軌跡記錄

在設定區域內行進的人和設備在系統內全部記錄,以備后期查詢:如在必要處安裝攝像頭,還可做到攝像頭跟隨移動影像轉動,更大范圍地記錄現場狀態。

2.6庫存模擬顯示

系統在軟件界面依據庫存規劃情況動態顯示行車運行狀態,同時物料屬性、系統的通信狀態、行車定位坐標、故障信息等在界面其他空間靜態顯示。

2.7起重設備升級改造

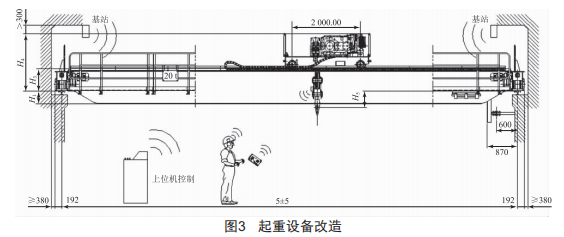

對原有設備進行升級改造(圖3),改造內容如下:(l)現場設立中控室,遠程無線控制起重設備:(2)電機全部更換為變頻電機,并加裝編碼器:(3)鉤頭部位安裝車載型發射裝置:(4)吊鉤組加裝電子秤,并通過信號發送到中控室:(5)起重設備加裝PLC控制系統:(6)設計加裝多功能遙控器:(7)電控加裝防搖擺功能。

2.8功能

(1)能根據用戶設置自動生成規劃界面,庫房管理監控界面能清晰反映整個料場物料存放狀態:

(2)能按照用戶自定義方式規劃料場:

(3)監控界面能動態顯示行車作業模擬情況及行車當前運行狀態、位置信息:

(4)界面能顯示物料屬性,當鼠標點擊物料時,此物料的全部屬性數據如位置信息、入庫時間等能即時顯示。

3結語

目前,人機混合庫房非常普遍,其升級改造市場潛力很大。LocalSense虛擬區域定位技術為新興技術,對比其他區域管理及精確定位技術具有明顯的經濟性優勢,合理運用可以很好地滿足用戶要求,市場空間巨大。
