引言

隨著信息化戰爭的不斷深入及戰場環境和威脅的發展變化,各類具有制導能力的武器已成為軍用特種車輛戰場生存威脅的重要來源,現有被動式裝甲防護和隱身技術已逐漸不能滿足要求,促使裝甲車輛的探測技術、對抗技術等技術不斷提升,采用光電對抗技術能夠大幅度提高軍用特種車輛的戰場抗毀生存能力,提升指揮車輛發揮作戰效能、履行指揮作戰使命的能力。

探測告警是裝甲車輛主動防護系統實施有效對抗的前提。探測告警的實質就是對敵方光電設備發出的各種光電輻射進行有效探測和捕獲。根據工作波段屬性的不同,一般將車載主動防護系統的探測告警分為激光告警、毫米波告警、導彈逼近告警、雷達告警等,能夠根據來襲威脅的類型和程度,結合作戰使命和作戰流程,實施規避遠程精確打擊策略,進行多層次分析和應對,做到全程主動防護。

1主動防護系統的戰場威脅分析

在未來的高科技常規戰爭中,裝甲車輛承擔著突破敵軍防線、打擊第二梯隊、執行縱深打擊的攻堅任務。從空中武器到地面武器,從近程武器到遠程武器,從非制導武器到精確制導武器,從硬殺傷武器到軟殺傷武器,從常規武器到核武器,這些武器對坦克構成了全方位立體威脅。要想針對各種威脅作出正確的對抗方式,了解各種威脅的探測原理和作用方式至關重要。

各種高新技術廣泛應用于戰場偵察監視,極大地提高了戰場偵察監視能力,構成了以偵察監視衛星、高空偵察機、無人機、預警機、各種傳感器材等組成的全方位、大縱深、多層次的立體偵察體系,具有全天候、高分辨率和實時監控的能力,戰場具有很高的"透明度",如圖1所示。由于裝甲機械化部隊本身重裝備多、目標大、配置地域廣、機動距離遠,又處在敵方全時空監視之下,因此,其在作戰過程中將處在暴露甚至"單向透明"的威脅之中。

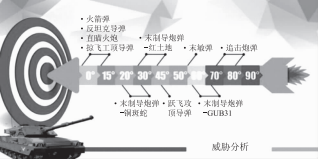

從戰場威脅分析圖(圖2)中可以看出,09~509是威脅彈藥種類最多、車輛受彈概率最高的區域,也是主動防護的防護重點區域之一,509~909區域的威脅彈藥主要有末敏彈、部分末制導炮彈和迫擊炮彈等,由于主動攔截?zé)o法攔截末敏彈,這個區域防護手段以主動干擾為主。將主動干擾防護角度從09~509拓展到09~909,使其兼顧對509~909區域的精確制導武器。

圖1裝甲突擊裝備面對的探測威脅

圖2戰場威脅分析

2主動防護系統威脅探測告警技術及裝備概況

2.1激光主動偵察

激光主動偵察技術兼具激光測距和目標識別兩種,其原理是基于光學系統存在的"貓眼"效應,對來襲威脅目標種類進行分析和識別,并探測威脅目標的一些技術參數。

激光主動偵察一般與激光戰術致盲武器配合使用,作戰過程中,激光主動偵察設備搜索并確定敵方光電裝置的位置,然后啟動強激光對其致盲。海灣戰爭中,美國利用這一技術,發現了伊拉克嚴密偽裝在樹林里的坦克和導彈發射架,并成功實施擊毀。美國的車載式激光致盲武器就是集主動偵察和致盲于一體的光電對抗武器,作戰時,其激光主動偵察設備搜索并確定敵方光電裝置的位置,然后啟動強激光對其致盲。典型的裝置有:

(1)美制"舡魚"系統,作戰時,該系統先以波長為1.06um的高重頻低能激光對其所覆蓋的角空域進行掃描偵察,一旦搜索到光電裝備,就啟動致盲激光進行攻擊,安裝在"布雷得力"戰車上,主要用于攻擊坦克上的光電裝置。

(2)俄羅斯的"拉瑟"激光致盲武器系統安裝在FsT-1型坦克中,該系統采用"貓眼效應"搜索目標,用強激光致盲或損傷敵方觀測人員的眼睛或器材。

(3)美空軍的"靈巧"定向紅外對抗系統,使用時,它首先發射激光并接收由導引頭返回的激光回波,據此判斷敵導彈的方位、距離及其種類等,以確定最有效地調制方式以實施干擾。

2.2激光告警

激光告警相對其他告警方式,具有探測概率高、反應時間短、動態范圍大、探測靈敏度高、覆蓋空域廣、體積小等優點,是探測告警的關鍵設備。目前戰場上的主要激光威脅源類型有激光制導武器、激光測距機、激光雷達以及激光致盲武器與戰術激光武器等。

激光告警設備的主要性能指標有:探測靈敏度、探測概率、虛警率、探測視場和角度分辨率等,一般要求激光告警設備應具備較高的探測靈敏度,并具有多目標探測能力及識別激光編碼的能力。典型的裝置有:

(1)美國Goodrich公司生產的AN/VVR-1系統用于陸基平臺告警系統,能適應特殊的環境需要,可以對波束制導導彈進行探測,對激光威脅的特征、類型和方向進行識別,并提供音頻和視頻告警,對激光目標指示器/測距機的角測量精度為1°,方位視場為360°,俯仰±55°,虛警率小于1/100h,響應時間不到100ms。

(2)俄羅斯艦載spektr-F激光告警系統能對付嚴重的背景干擾,單脈沖截獲概率為95%,最大探測距離達20~25km,可對艦艇任一邊的4個威脅源同時進行告警。

(3)德國"通用激光探測系統"(C0LDs)的工作波段為0.4~1.7um、2.0~6.0um和5.0~12.0um,可為所有海軍平臺提供可靠的多譜激光告警。

(4)另外還有英國的LwD21車載激光告警器、法國的0BRA車載激光告警系統、美國的HALwR高精度激光告警接收機和F0ALLs離軸激光定位系統等。

2.3雷達告警

雷達告警采用電子偵察手段,接收空間存在的各種雷達信號,通過告警設備內部的信息處理機,識別是否與威脅相關聯的雷達信號。其關鍵技術是:新型固態器件、微波單片集成電路、超導技術、先進的雷達信號處理技術。

根據現有武器裝備情況以及后續的發展趨勢,裝甲車輛雷達告警需覆蓋x、Ka和w這3個波段,尤其是毫米波波段,是坦克重點防御的對象。目前對裝甲車輛構成主要威脅的雷達有固定翼機載雷達、武器直升機載火控雷達和導彈制導雷達。坦克裝甲車輛上的雷達告警設備應具備反應時間快、截獲概率高、告警靈敏度高以及全方位、多目標實時處理的能力。

雷達告警分布在坦克上有一體式、分布式兩種安裝方

式。一體式安裝在坦克裝甲車頂部,告警空域為方位360°,一體式雷達告警在頂部中央還有一個窗口朝上覆蓋頂部90°立體角空間,主要針對頂部的末敏彈等威脅進行告警。

2.4多頻譜綜合探測告警

隨著戰場威脅的多頻譜化,探測走多頻譜復合告警之路是必然的,唯有集成多種探測手段才能保證探測的高可靠性和高正確性,才能應對更多種類的威脅,更好地獲取戰場姿態,為戰爭贏得勝利獲取先機。多頻譜綜合探測告警技術正在朝著不斷擴展工作波段、主動/被動工作體制相結合的方向發展,目前裝甲車輛上主要有激光/毫米波復合告警技術、激光/導彈逼近復合告警技術、激光/毫米波復合告警/近程雷達探測技術三種典型的應用。

典型的裝置有:

(1)德國埃爾特羅公司的LAwA激光告警器、德國的"MUss"輕型主動防御系統:

(2)美國L0RAL公司研制的帶有激光告警的AAR-47紫外告警機改進型,將探頭更新?lián)Q代,采用4個激光探測器,裝在現有紫外光學設備周圍,同時使用了一個小型化實時處理設備:

(3)另外還有瑞典博福斯公司生產的RBs70激光駕束制導導彈告警,同時能對成像制導導彈告警。

2.5其他典型的威脅探測告警技術

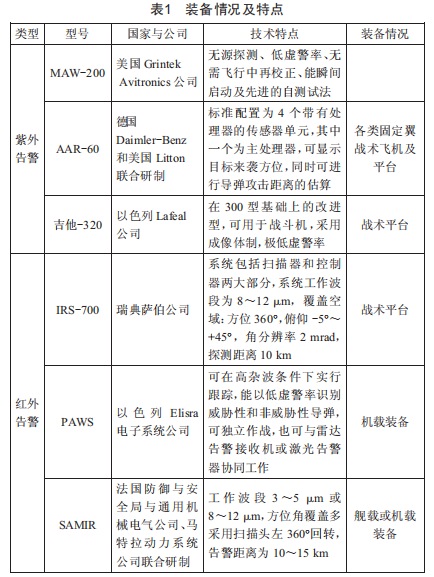

還有其他幾種典型的威脅探測告警技術,紫外導彈逼近告警、紅外導彈逼近告警技術等如表1所示。紫外告警主要針對導彈,同其他告警方式相比,紫外告警的優勢是虛警率低、靈敏度高、隱蔽性強、結構簡單且質量小,由于紫外導彈逼近告警優勢多,一些軍事強國已紛紛開展了紫外告警的相關研制工作。目前,紫外告警裝置成為裝備量最大的導彈逼近告警系統之一。紅外告警主要針對來襲導彈或飛機,能準確判定目標方位,能較方便地處理多目標,可以提供威脅目標的距離,紅外告警設備在戰場上已被廣泛采用。

3主動防護系統威脅探測告警技術發展分析

隨著未來戰場上激光武器的威脅日益加劇,為了加快提升未來我國對抗裝備在戰場的生存能力,適應未來信息化條件下的多樣化戰爭形態,威脅探測告警技術應從以下幾方面加快研發速度:

（1）激光主動偵察技術發展趨勢集中向定位精度更高、主動偵察距離更遠、從目標定位與識別向激光成像方向發展:

（2）激光告警設備發展向多波長、多體制探測,與多種防護手段交聯集成,向高性能、小型化方向發展:

（3）雷達告警技術向小型化、輕量化、集成化發展,向?qū)掝l帶、高精度發展,向探測更多威脅參數發展:

（4）紫外告警將從概略型紫外告警向成像型紫外告警發展、紫外告警的抗干擾能力更強、紫外告警向集成化的方向發展:

（5）紅外告警將充分利用目標特征降低虛警率,向高精度側向定位、快速實時響應方向發展,并與其他種類的警戒系統相結合。

4結語

在未來的信息化戰場上,各種新技術的發展,特別是光電探測和光電制導技術的發展,必將使陸戰裝備的攻防對抗越來越復雜化,為了應對迅速發展和完善的光電偵察、激光及紅外等多種制導武器,主動防護技術和裝備正在向綜合化、一體化、多元化、立體化等方向發展。威脅源探測技術向多頻譜、高靈敏度、高精度方向發展,且能在短時間內作出反應,為后續攔截創造條件。
