引言

近年來,隨著智能電網和智能家居技術的發展,以及對節能減排要求的不斷提高,如何高效利用及合理分配電能已然成為電網領域的研究熱點。而處在電網環節末端的用戶,其所消耗的電能一直以來在全國總耗電量中占據較大的比重。對此,許多國家陸續展開了家庭能源管理系統的研究,希望推動用戶側從被動參與角色到主動調控角色的轉變,最終降低用戶側耗電量。本文設計的能耗管理系統主要實現對家用設備能耗的監測、分析及管理,同時給用戶提供節能建議。

1需求分析

用戶側能耗管理系統首先需要獲取各家電設備的用電信息,將獲取到的信息作為分析的數據來源,再結合實時電價及設備的可控性提出節能建議。以調節設備工作情況對用戶能耗需求的影響為基準,常用家電大體可分為可調節和不可調節設備兩類,如安防設備、計算機、冰箱、電視機等為不可調節設備,而洗衣機、洗碗機、電動汽車等屬于可調節設備[2]。除此之外,還有一些設備如照明、空調等,其可調節性受到環境因素的影響。如晴天自然光照較強,則可通過拉開窗簾引入自然光來降低室內照明設備的能耗:如果是陰天,照明設備的可調節性幾乎沒有。因此,家庭能耗管理系統還需實時獲取環境變量,以實現對家電設備的聯合控制。

考慮到不同用戶的生活習慣不同,用戶側能耗管理系統還需獲得用戶的行為特征,如對照明強度、溫度、濕度的習慣等,這些可通過預先設置或者根據歷史數據分析得到。

2系統設計

2.1架構設計

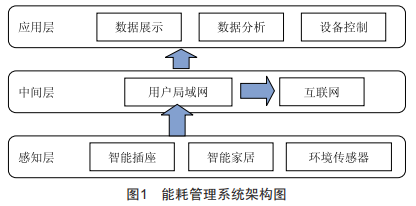

如圖1所示,整個能耗管理系統在架構上分為應用層、中間層和感知層3層。感知層主要為信息傳感設備,實現能耗數據及環境數據的獲取。雖然目前智能家居逐漸普及,但傳統家居還是占多數,對此,可通過智能插座來實現對傳統家居能耗數據的采集與控制:中間層主要完成設備與管理系統間的通信,通過建立家庭網關,借助智能插座,實現各智能家居、傳統家居與管理系統的鏈接:應用層即為能耗管理系統,實現對能耗數據的展示、分析及設備的控制。管理系統配備云端服務器來存儲數據,同時數據可通過互聯網傳入APP,實現設備管理的移動化、遠程化。

2.2功能設計

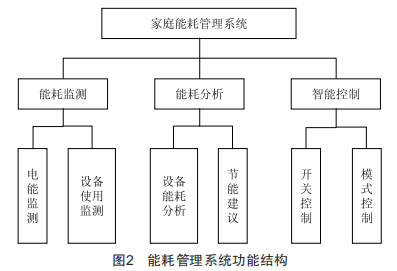

能耗管理系統的功能結構如圖2所示,整個系統分為三大功能模塊,能耗監測、能耗分析和智能控制模塊。能耗監測模塊包括對各家電設備用電量、使用時間和使用率的監測,以及環境變量的監測,通過監測模塊,用戶可隨時查看設備信息、設備狀態、用電情況、環境信息。除此之外,用戶還可通過系統獲取實時的電價信息及電網公司服務信息等,也可將相關用電信息,如用電量、用電時間等通過系統反饋給電網公司,為電網工作人員制定電價政策提供依據。

能耗分析模塊即對監測到的各項數據進行分析,并結合實時電價,以減少總能耗為目標,給出節能建議。如在深夜低電價時給電動汽車充電、洗衣服、洗碗,在用電高峰期,充分利用自然光源降低照明能耗,利用風力資源改善室內溫濕度等。當然,考慮到用戶的生活習慣,系統在給出節能建議之后,將會征求用戶的建議,最終如何執行由用戶決定。用戶也可將部分操作權限授權給系統,使系統自動完成能耗的調節。

智能控制模塊主要完成對各家電設備的操作控制,對于不可調節的設備,直接或通過智能插座控制其啟動或關閉:對于可調節的設備,則可調節其工作模式。模式控制不僅包括單個設備的工作模式調整,也包括生活空間整體模式的設置,如最節能模式下,系統將獲得對各家電設備的最高控制權,所有設備的調控均優先考慮能耗。

隨著智能電網和人工智能的發展,越來越多的智能化、集成化應用進入千家萬戶。因此,用戶側能耗管理系統留有擴展功能及與其他管理系統通信的接口,方便完善系統功能,提高便民水平。

3結語

本文論述了一種基于物聯網用戶側能耗管理系統的設計方案,該系統在能耗管控及改善浪費能耗的習慣方面具有實際意義,通過用戶側能耗的調節,可以幫助拉平負荷曲線,符合智能電網建設的目標。
