CAN是一種用于實時應用的串行通訊協議總線，CAN能夠使用雙絞線來傳輸信號，是國際上應用最廣泛的現場總線之一。CAN總線的傳輸方式是串行數據傳輸，能夠在1Mb/s的速率40m的雙絞線上運行，還能夠使用光纜連接。CAN在細節上很多地方與I2C總線差不多，不過也有一些區別比較明顯。CAN總線用報文形式廣播的方式從一個節點向另一個節點發送數據。對于節點來說，不管這個數據是發到哪里的，自己都要接收。

當一個節點要發送數據的時候，這個節點將要發送的數據和標識符發送給本節點的CAN芯片，并且會進入準備狀態。當這個CAN小品收到總線分配后，會改變成發送報文狀態。CAN芯片將數據組成報文格式發出后，其他的節點都會處于接收狀態。全部節點都會對這段報文進行接收檢測來判斷這些報文是不是發給自己的。

在這篇文章中，我將重點介紹用于驅動這些總線電壓的 CAN 驅動器輸出級的典型拓撲。對于曾經在 CAN 網絡中遇到過發射問題或輸出差分電壓問題的任何人，本文描述了驅動器的工作原理以及您可以在數據表中查看哪些電氣參數來識別良好的收發器。我相信對 CAN 驅動程序的基本了解也有助于調試出現的 CAN 問題。

像TCAN332這樣的 CAN 收發器通常具有等效的雙輸出結構，如圖 1 所示。高側輸出結構由串聯二極管和 P 溝道晶體管組成，而低側輸出結構由串聯二極管組成和一個N溝道晶體管。在高端，如果 CANH 總線電壓在任何瞬態或共模干擾期間超過 V CC，則串聯二極管阻止電流流入 V CC網絡。如果總線電壓在瞬態和共模干擾期間降至收發器的本地接地以下，則低端上的串聯二極管會阻止電流從接地流出到 CAN 總線。

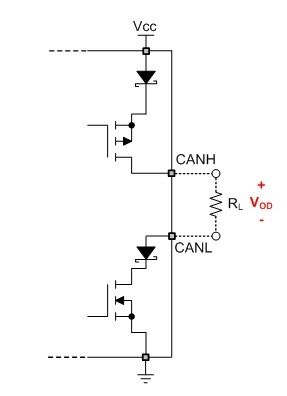

圖 1：CAN 收發器的等效輸出原理圖

根據 ISO 11898 CAN 標準，CAN 總線的兩種有效狀態是：

· 顯性狀態——最小 1.5V 輸出差分電壓 ( VOD) 進入 50-65Ω 差分負載(TXD = 低)。

· 隱性狀態——最大 50mV V OD進入 50-65Ω 差分負載(TXD = 高)。

如圖 2 所示，當高端和低端晶體管都關閉并處于高阻抗狀態時，驅動器是隱性的。當高側和低側晶體管都打開并處于低阻抗狀態時，驅動器占主導地位。

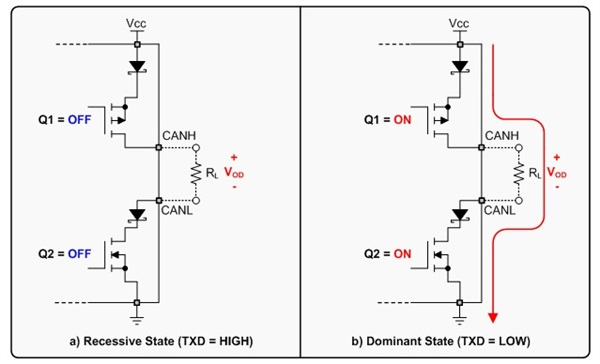

圖 2：隱性和顯性狀態

由于兩個晶體管都在隱性狀態下關閉(參見圖 2 的左側)，因此從 V CC流向地的電流可以忽略不計。負載電阻 (R L ) 上的 V OD非常接近 0V。在主導狀態(圖 2 的右側)，兩個晶體管都處于導通狀態并處于低阻抗狀態。因此，電流將從 V CC流經 R L到地并產生 V OD。

正如我在之前的博客中所說，CANH 和 CANL在隱性狀態下弱偏向 V CC /2。為避免在器件在隱性和顯性狀態之間切換時產生共模干擾，重要的是使 CANH 的驅動強度與 V CC和 CANL 與地相匹配。查看圖 3，您可以看到 P 溝道和 N 溝道晶體管的良好匹配的漏源導通電阻 (R DSON ) 將V CC和 GND之間的 R L上的電壓降集中在 V抄送/2。

如果驅動器的一半具有比另一半低得多的導通電阻，則總線共模電壓將在顯性狀態下從 V CC /2拉開，在隱性狀態下拉回到 V CC /2 . 這將導致總線狀態的每次轉換都發生共模轉換，從而導致更高水平的傳導和輻射發射。

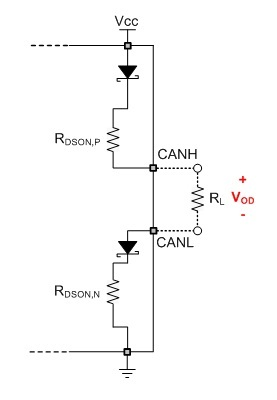

圖 3：使用 R DSON電阻值的等效原理圖

在查看驅動器電氣規格時，要尋找的兩個最重要的事情是在給定負載電阻的顯性和隱性狀態下保證的輸出電壓(更強的驅動器將保證具有更低電阻的輸出電壓)以及顯性和隱性之間的驅動器對稱性狀態。
