RS-485 網絡的許多信號完整性和通信問題都源于端接，無論是缺少端接還是端接不當。在 RS-485 基礎系列的這一部分中，我將討論我們何時可以在不終止RS-485網絡的情況下擺脫困境，以及如果我們需要終止，如何使用標準(并聯)終端和交流 (AC) 終端網絡。

RS-485 收發器的驅動器必須能夠在 32 個單位負載和兩個 120Ω 終端上驅動 1.5V。我在帖子中沒有提到它，但端接電阻器的 120Ω 值源于所謂的雙絞線總線的差模特性阻抗。簡而言之，線規、絕緣類型和厚度以及每單位長度的捻數都會影響高速數據信號“看到”的阻抗。該阻抗以歐姆表示，雙絞線電纜的典型范圍為 100Ω 至 150Ω。RS-485標準的編寫者選擇120Ω作為標稱特性阻抗;因此，為了匹配這個阻抗，終端電阻的默認值也為 120Ω。

為什么存在終端網絡

將電纜的特性阻抗與終端網絡相匹配，使總線末端的接收器能夠看到最大的信號功率。通過使傳輸線未端接，或以不等于電纜阻抗的某個值端接，我們將引入不匹配，從而在網絡末端產生反射。反射是信號的一些能量從字面上返回線路的地方，然后可以建設性或破壞性地干擾沿總線傳播的下一個比特。一個破壞性的例子是，如果反彈回來的反射信號與輸入信號異相，導致接收器看到較小的輸入信號。如果失配足夠大，

等式 1 表明，對于反射系數，要接近零，輸入阻抗 Z L需要與源阻抗 Z S匹配。如果負載和源阻抗存在較大差異，則幾乎整個信號都可以反射。

如我們所見，為了獲得最佳信號完整性，最好始終將 AC 線路阻抗與相等值的終端匹配。為什么不是所有的設計師都想做這個?因?yàn)樘砑咏K端網絡會增加整個系統的成本，而且這些終端網絡還會給驅動器增加并行負載，從而導致更大的穩態負載電流。在降低功耗至關重要的功率敏感型應用中(例如在電池供電的應用中)，節省功率的一種選擇是使總線保持未端接。讓我們討論何時刪除終止是一個可行的選擇。

不需要終止的網絡

不需要終止網絡的一種情況是網絡的雙向循環時間遠大于單個位時間(~<0.1×雙向循環延遲)。在這種情況下，反射在每次到達網絡末端時都會損失能量。

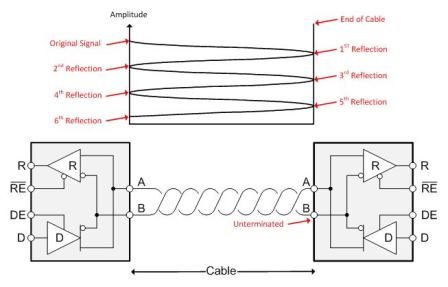

從圖 1 中可以看出，每次信號在電纜末端反射時，反射幅度都會繼續衰減。圖 1 顯示了信號的三個往返行程和總共六個反射。

圖1 ：每次發生反射時反射衰減的幅度

估計總線未端接端的輸入阻抗為 96kΩ(單位負載的八分之一)，驅動器的源阻抗為 60Ω，根據表 1 中列出的計算，信號反射會衰減。

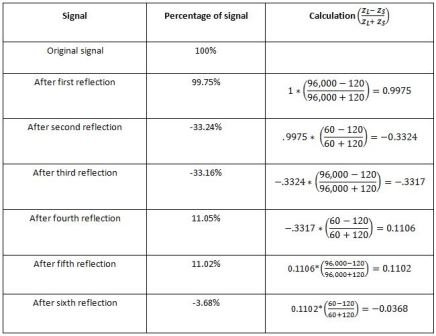

表1 ：信號衰減計算示例

如表 1 所示，當信號第六次反射時，它已衰減到其原始幅度的 4% 以下。在這一點之后，可以肯定地說反射不再能夠?qū)е滦盘?hào)完整性問題。由于位的采樣點通常發生在位的 50-75% 之間，因此我們需要確保這三個往返延遲發生在采樣點之前。

需要終止的網絡

對于位時間不長于電纜環路時間的應用，端接對于最小化反射至關重要。最基本的端接網絡，稱為標準端接或并行端接網絡，由單個電阻器組成(圖 2)。

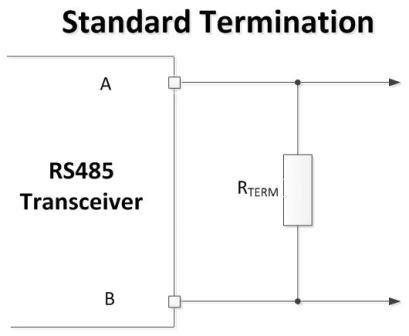

圖2 ：標準終端網絡

對于標準端接，我們可以將端接電阻值與網絡兩端電纜的差模特性阻抗相匹配。這可確保正確終止總線上雙向傳輸?shù)男盘?hào)。正如我之前提到的，這種類型的端接方案的主要缺點是，只要驅動器處于活動狀態，電阻器就會在驅動器上施加直流 (DC) 負載。

使用交流終端有助于減輕這種功耗，而對總線長度沒有那么長的位時間要求。圖 3 顯示了一個 AC 端接方案。

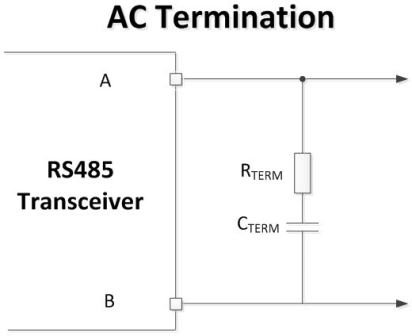

圖3 ：交流終端網絡

由于電流通常從RS-485 驅動器的一側流過終端網絡，然后通過驅動器的另一側，通過放置一個串聯電容器，穩態電流變?yōu)榱?。這種類型的端接需要注意的兩個問題是，它需要在每個端接網絡上增加一個組件，并且串聯電阻和電容會引入電阻-電容 (RC) 延遲。RC 時間常數將減慢差分信號的上升沿和下降沿，并限制網絡的最大數據速率。

表 2 總結了三種終止方案。

表2 ：終止技術總結

為獲得最佳信號完整性，始終最好將電纜的差模特性阻抗與等阻抗的終端相匹配。但是，如果我們采取適當?shù)牟襟E，也可以成功實施交流終止或完全避免終止。
