引言

在機械工程中,由于生產需要,電機頻繁處于啟動、制動、反轉過程,因此電機的啟動和制動時間在很大程度上決定了其生產效率。為了縮短時間,采用轉速負反饋的單閉環調速系統很難達到要求,而雙閉環直流調速系統在單閉環控制的基礎上增加了電流負反饋,獲得了良好的性能。

1他勵直流電機的調速方法

他勵直流電機的機械特性是指在勵磁電流、電樞電壓和電樞回路總電阻一定的條件下,轉速與電磁轉矩的關系,即n=f(7)。他勵直流電動機的機械特性表達式為:

式中,n0為理想空載轉速:UN為電機額定電壓:CE為直流電機的電動勢常數:CT是電磁轉矩常數:o是勵磁磁通:Ra是電樞電阻:7em為電磁轉矩:8為機械特性斜率,8越小,機械特性越硬。

他勵直流電動機固有機械特性如圖1所示。圖中nN為電機額定轉速,7N為額定電磁轉矩。

他勵直流電動機的調速方法有降低電樞電壓的調速、降低電樞回路串電阻的調速和減弱磁通的調速3種。

2雙閉環直流調速系統的設計

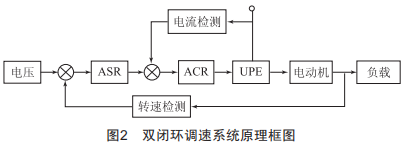

電動機調速系統(V-M系統)是通過調節晶閘管的控制角改變電動機電樞電壓進而實現調速的,轉速受負載影響比較大,因難以保持轉速的穩定而無法滿足生產工藝要求。所以,本文設計引入轉速負反饋,根據轉速的偏差自動調節整流電路的輸出電壓,從而保持轉速穩定。為縮短啟動時間,又加入了電流負反饋電路,形成雙閉環控制電路,如圖2所示。

圖2中的電流環ACR以跟隨性能為主,采用P1型的電流調節器,其傳遞函數如下:

式中,Ki為電流調節器的比例系數:Ti為電流調節器的超前時間常數,s是拉普拉斯變換參數。

轉速環AsR也采用P1型的轉速調節器,其傳遞函數如下:

式中,Kn為轉速調節器的比例系數:Tn為轉速調節器的超前時間常數[2],s是拉普拉斯變換參數。

根據上述原理及分析,結合晶閘管構成的三相全橋整流電路,可獲得雙閉環直流電機調速系統的電路圖,如圖3所示。

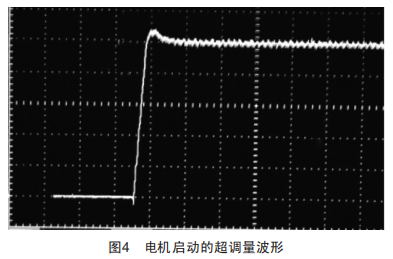

其中,調節器1為速度調節器,調節器Ⅱ為電流調節器,系統工作時,改變給定電壓Ug的大小就可以改變電動機的轉速[3],速度調節器的輸出作為電流調節器的給定,利用速度調節器的輸出限幅達到限制啟動電流的目的。電流調節器的輸出作為觸發電路的控制電壓Uct[4]。實驗中利用示波器觀察波形,如圖4所示,從波形上可以看出,全橋整流波形穩定,采用本文設計的雙閉環調速系統,電機啟動的超調量小。

3結語

本文在轉速控制單閉環調速系統的基礎上,加入了電流負反饋,形成雙閉環調速系統,設計P1調節器采用具有輸入、輸出限幅的電路,在電機啟動和過載時能夠限制電流,并且確保轉速靜差率≤1%,轉速超調量≤10%,同時具有弱磁調速功能,提高了直流電機調速系統的調速性能、調速精度和系統穩定性等。
