引言

隨著汽車行業的興盛,汽車散熱器的設計制造也得到了快速發展,散熱管作為汽車發動機散熱器的重要組成部分,其市場需求量逐年增長。我公司自主研發了自動化程度高、可自動分揀、可實現無人化操作的高頻焊接制管機,該設備生產速度高達200m/min,日產量達5t左右。然而現階段仍采用人工手動方式整理、收集、裝箱散熱管,收集效率低、人工成本高。

當機器運轉速度提高時,人工排列收集速度跟不上散熱管的制造速度,一旦員工離開工位就必須關閉制管機,造成設備的損害、廢品率高,不能保證生產的連續性,影響散熱管整體生產效率。

為解決上述問題,我公司自主研發設計了一種散熱管收集系統,可有效降低勞動力和人工成本,提高生產效率。

1集管系統總體設計

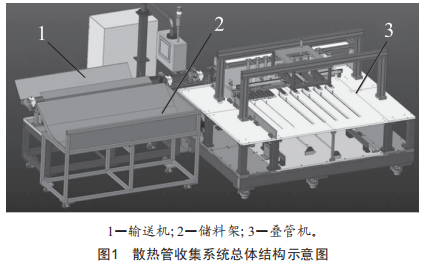

該收集系統是針對汽車發動機散熱器中散熱管的收集專門研發,可實現多種管型的自動化收集,主要工作部分包括輸送機、儲料架、疊管機3部分,總體結構如圖1所示。

1.1輸送機

輸送機上設有輸送帶和分揀擋板,輸送帶可實現散熱管從切斷機快速傳送到疊管機上,輸送帶上設有調節手輪、固定件和鎖緊件,用于調節輸送帶寬度。分揀擋板的一邊為自由邊,另一邊沿著輸送帶傳送方向且連接在輸送帶邊緣,分揀擋板可實現轉動,向上轉動時抬起,向下轉動時散熱管落入到傳送帶上。此外,分揀擋板可在疊管機更改管長時臨時把散熱管儲存到儲料架上,收集散熱管時分揀合格品和廢品。

1.2儲料架

儲料架可在更換散熱管長度時臨時儲存散熱管,或者在正常生產時儲存廢品。例如制管機剛啟動時散熱管的形狀和性能不穩定,歸類為廢品,生產過程中的焊接不良品或刮碰傷管子,可通過輸送機的分揀裝置輸送到儲料架上。

1.3疊管機

疊管機是整個收集系統的核心工作部分,其工作原理是通過特定的螺桿旋轉來收集輸送機傳送過來的散熱管并實現堆疊。當收集的散熱管數量達到設定數值時,所收集的散熱管由底部機械手進行移動,并整齊擺放至指定位置,人工取出或者直接推送至托盤即可,疊管數量可通過控制系統進行設置。

2設備核心部件的使用及功能

2.1輸送機分揀擋板

輸送機分揀擋板通過面板開關來控制,擋板向下轉動時,從切斷機出來的散熱管直接掉落至輸送帶上或者掉落至外部的儲料槽中。制管機開機前,分揀擋板抬起,散熱管通過斜導料擋板滑至儲料槽,當焊接穩定后,按分揀開關按鈕,分揀擋板落下,使合格的散熱管落到輸送帶上進行后續疊管收集。

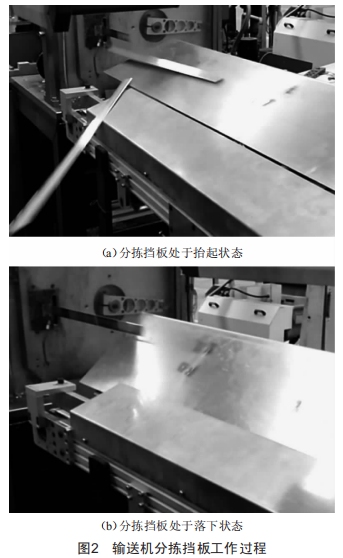

此外,可根據散熱管長度和每批收集散熱管的數量來分揀散熱管,輸送機分揀擋板工作過程如圖2所示。

2.2輸送機皮帶張緊輪

皮帶張緊輪用于調節輸送帶的松緊度,是收集系統的重要調節部件。當輸送帶跑偏或者因長期使用拉長時,通過左右兩邊的螺栓來微調張緊。

2.3輸送機寬度調整組件

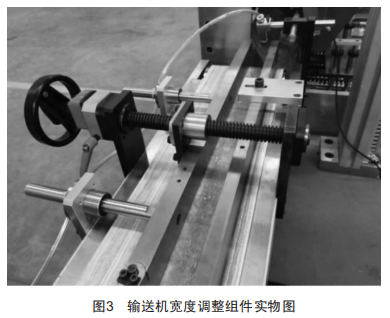

輸送機寬度調整組件用于滿足不同形狀散熱管的收集,當制管機生產不同形狀散熱管時,通過調節寬度調整組件的手輪實現導向。當調整至最佳導向狀態后鎖緊把手,固定位置并記錄下計數器相對應的數值,以便下次生產同類散熱管時調節使用,輸送機寬度調整組件如圖3所示。

2.4疊管機阻擋件及擋板組件

疊管機阻擋件及擋板組件的主要功能是使從輸送機出來的散熱管兩端盡可能水平落到螺桿槽里面。根據散熱管高度及長度調整阻擋件之間的間距,以及與螺桿或散熱管頂部的距離:同時,根據輸送機出來的散熱管所在位置,適當調整擋板組件,使散熱管稍微反彈落下即可。

2.5疊管機管子壓板

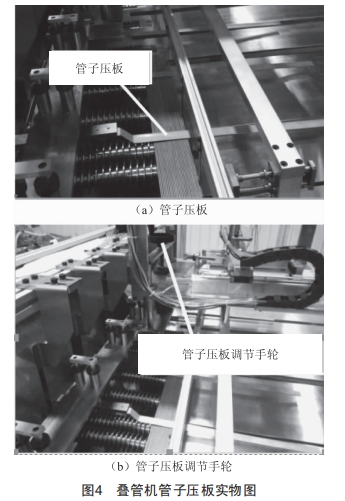

散熱管壓板的主要功能是壓住管子使其平整地進行疊管。通過手輪調節管子壓板到臺面板的高度,應稍微低于管高,疊管機管子壓板如圖4所示。

2.6疊管機起始位擋板組件

起始位擋板組件用于護住散熱管不傾倒,同時對收集的不同批次散熱管進行隔離。起始位置的調整通過組件頂部的螺桿實現,根據散熱管鼓肚尺寸,適當調整位置,使其與下輸送撥叉位于同一位置。初始位置最好放在螺桿端面往前一個螺距的中間位置,起到隔管分離作用。

3結語

散熱管收集系統是制管機的后道工序設備,用于定量、分批收集制管機生產出來的散熱管。其主要功能是自動收集散熱管,自動切換收集多種管型以及分揀成品和廢品,可提高制管車間的生產效率,降低工人勞動強度,節約成本,是實現散熱管智能制造的重要設備。
