引言

耐張線夾是輸變電線路中的一種常用金具,用于將導線或避雷線固定在耐張絕緣子串或桿塔上,起錨固及導流作用,亦用來固定拉線桿塔的拉線。按結構和安裝方式的不同,通常有螺栓型、壓縮型、楔型和預絞式等幾種類型,其中壓縮型耐張線夾應用廣泛。傳統的壓縮型耐張線夾有彎管型、沖鋒槍型和鋤頭把型,無論哪種形式,引流板和引流線夾端子板均為單板一單板接觸導流,在實際運行過程中時常發生因引流板與引流線夾接觸不良或接觸面太小而引起過熱,甚至引流板和引流線夾燒紅、熔斷的現象,給線路的安全運行帶來嚴重危害。為解決這個問題,近年來,雙面導流型耐張線夾應運而生。

1雙面導流型耐張線夾

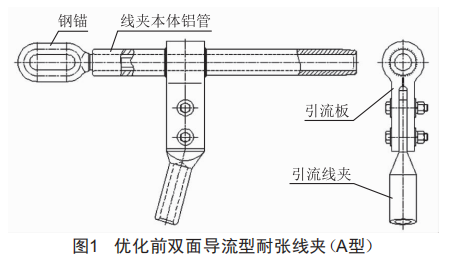

雙面導流型耐張線夾引流板和引流線夾采用雙面接觸,有引流板設計成雙板開叉或引流線夾設計成雙板開叉兩種結構形式,目前最常用的結構如圖1所示。整套耐張線夾由鋼錨、線夾本體鋁管、引流板和引流線夾組成,四個部件之間通過壓縮變形、焊接及螺接等方式成為一體,共同實現輸電線路電力傳輸?shù)碾姎膺B接要求,并求滿足握錨固導線的機械連接要求,同時具有較好的導流性能和抗舞動性能。

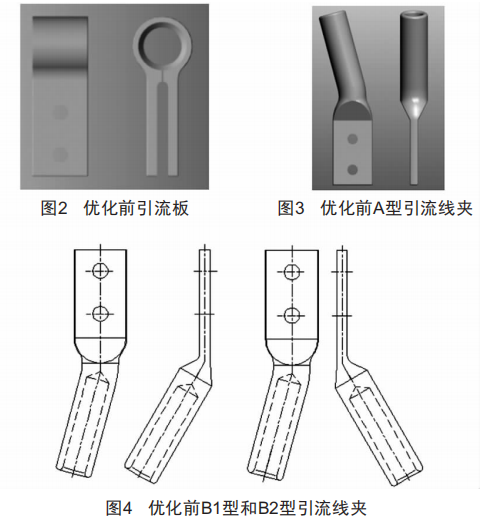

引流板結構如圖2所示,設計有兩個電氣接觸面,在保證加工質量的前提下,電氣接觸面積增加了一倍,在槽的底部設計有工藝槽,可以降低接觸面板的剛度,在螺栓握固時使引流板和引流線夾接觸更加良好。這種采用雙板夾握引流線夾后用螺栓握固的結構,相對單面接觸的耐張線夾,其防松抗舞動性也得到了很大的提高,長期運行過程中不容易因?qū)Я鹘佑|面松動降低導流效果而造成引流板過熱現象。

由于該引流板結構設計成垂直式,施工安裝時要求引流線夾偏向塔身側15°偏角,因此偏角只能設計在引流線夾上。對于A型引流線夾,壓接管相對端子板需在一個方向上有彎折角度,如圖3所示,對于B型引流線夾必須區分B1和B2兩種形式,分別安裝在同一級塔的兩側,壓接管相對端子板需在空間兩個方向上均有彎折角度,增加了加工過程中的彎折工序,如圖4所示。工程統計金具材料時需要區分耐張線夾的形式和數量,施工安裝壓接時也需確定線夾的形式,若引流線夾B1型和B2型選用錯誤造成壓接失誤,最終會導致引流線無法安裝。

2雙面導流型耐張線夾的優化設計

2.1線夾本體鋁管和引流板連接工藝的優化設計

在保持雙面導流型耐張線夾機械性能不變的前提下,即不改變鋼錨和線夾本體鋁管的結構形式和尺寸,為進一步增加導流性能,對引流板和線夾本體鋁管的連接工藝進行優化。以往直接將引流板焊接在鋁管上,若存在焊接缺陷,會直接影響導流效果。現在在特高壓工程中使用的耐張線夾已經開始采用熱套后再焊接的工藝。此工藝是把線夾本體鋁管的外徑和引流板內孔的配合設計為零配合甚至過盈配合,通過加熱引流板,致使引流板配合孔熱膨脹,實現線夾本體鋁管與引流板的配套組裝,即用熱脹冷縮原理來減小或消除線夾本體鋁管與引流板配套之間的間隙,提高引流板與線夾本體鋁管之間的導流接觸性,從而提高導流效果。

2.2引流板的優化設計

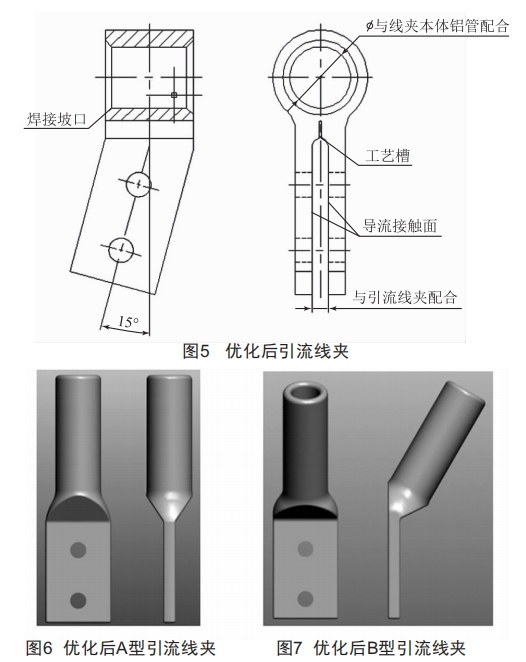

既然耐張線夾安裝時有引流線夾偏向塔身側15°偏角的要求,考慮直接將引流板設計成朝向鐵塔偏15°角,如圖5所示。這樣A型耐張線夾的引流線夾加工時不需要彎折,如圖6所示,B型耐張線夾無需再區分B1和B2型,引流線夾的壓接管相對端子板只需在一個方向上有彎折角度,如圖7所示。

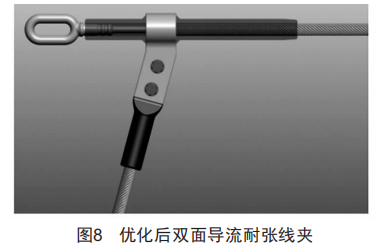

引流板經過優化設計后,引流線夾加工過程中的彎折工序減少,加工難度減小,加工成本降低。同時耐張的品種減少,方便了工程物資統計,更方便了現場施工壓接。最終優化后的雙面導流耐張線夾結構如圖8所示。

3結語

雙面導流型耐張線夾的引流板和引流線夾采用雙板一單板的雙面接觸結構,大大增加了電氣接觸面積,雙板夾緊單板后用螺栓緊固的結構,提高了防松抗舞動的性能,可以解決以往耐張線夾在輸電運行過程中出現過熱的問題,對保障線路運行的可靠性和安全性具有重要意義。對引流板和線夾本體鋁管的連接工藝進行優化,進一步提高了導流性能,對引流板的結構進行優化,給加工、物資統計和施工壓接都帶來了很大便利,優化后的結構可以考慮廣泛運用于輸電線路工程。
