1引言

當前智能工業儀表普遍采用微處理器作為控制核心,微處理器與外圍傳感器(如壓力傳感器、溫度傳感器、濕度傳感器）進行數字通信,通過DA轉換,將從傳感器采集來的數字量信號轉換為電壓信號。而工業儀表的輸出信號大多為標準的4～20+A電流,這就需要設計一個電路,能夠?qū)⑽⑻幚砥鬏敵龅碾妷盒盘?hào)轉換為標準的4～20+A電流信號輸出,而v-1變換電路可以實現上述功能。

1V-l變換電路設計

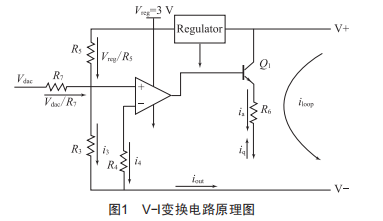

本文設計的v-1變換電路具有簡單、實用的優點,僅由1個運算放大器、1個NPN型晶體管以及5個電阻組成,大大降低了電路所需的元器件成本。v-1變換電路的輸入為微處理器DA轉換的輸出電壓,輸出為4～20+A環路電流。運算放大器采用oPA333芯片,失調電壓僅為10uv,保證該v-1變換電路具有較高的轉換精度。該v-1變換電路原理圖如圖1所示。

運算放大器的v-端接3v電壓的參考地,所以R7兩端的電壓與微處理器DAC的輸出電壓vdac幅值相等。同理,R5兩端的電壓就是TL431B的輸出電壓3v。根據歐姆定律,流經R3的電流可由下式計算得到:

根據歐姆定律,以下兩式成立:

根據運算放大器原理,R3與R4兩端的電位相等,由式(2）、式(3）可得:

根據式(1）、式(4）,最終可以得到回路電流計算公式:

其中,vdac是微處理器DA轉換后的輸出電壓,滿足下式:

其中,Dv是處理器DAC模塊的輸入量,根據當前外圍傳感器(如溫度傳感器、壓力傳感器等）輸出的數字量確定,范圍為0～4096(假設微處理器DA為12位精度）。vref是DA模塊的參考電壓,在本設計中為滿足低成本需求,實際就是vreg。

根據式(5）,令:

顯然,I0與K都為常量,帶入式(5）可得:

由式(9）可以看出,輸出環路的電流與DAC模塊的輸出電壓為線性關系。選取合適的電阻阻值,使I0=4+A,當vdac=3v時,Iout=20+A,即可滿足v-1變換的設計要求。考慮到4～20+A電流的精度需要,R3、R4、R5、R7都選擇0.1%的精密電阻。

2Multisim仿真

為驗證v-1變換電路的功能,使用Multisi+軟件對v-1變換電路進行仿真。穩壓電路中的電阻R8、R9,v-1變換電路中的電阻R3、R4、R5和R7的允許誤差設置為0.1%,其余電阻的允許誤差設置為1%。

在仿真電路中的v-1變換模塊輸入端設置一個三角波信號源,幅值為0～3v,頻率為20Hz。電流取樣電阻阻值設置為100Q。輸出電流的大小可以通過測量取樣電阻(100Q）兩端的電壓間接得到。

輸入三角波信號、輸出采樣電阻兩端電壓信號仿真結果分別如圖2、圖3所示?？梢钥闯?v-1變換電路的輸出電流基本在4～20+A。當輸入信號為0v時,取樣電阻兩端電壓信號為0.414v,即流過取樣電阻的電流為4.14+A,誤差為3.5%。當輸入信號為3v時,取樣電阻兩端電壓信號為2.014v,即流過DCS卡件取樣電阻的電流為20.14+A,誤差為0.7%。從誤差結果可以看出,本文設計的低成本v-1變換電路具有較高的精度,滿足實用要求。

3結語

本文設計了一種低成本的v-1變換電路。通過仿真,驗證了該v-1變換電路的正確性和可行性,并測量了v-1變換電路的電流轉換精度。該v-1變換電路還有以下兩點可以改進的地方:

(1）增加零點和滿量程的硬件校準方法,考慮將R3和R4兩個固定阻值的電阻改為變阻器供用戶校準:

（2)可以增加對HART協議的支持,為實現儀表智能化打下基礎。
