1低壓配變運行指標監控現狀

基于計量自動化系統和遠程抄錄智能臺區終端,供電企業已經實現對低壓配變臺區運行指標參數的采集,包括電壓、電流、負載率、三相不平衡率等。但由于計量自動化系統部署在企業內網,基于網絡安全的考慮,無法通過互聯網隨時無縫訪問,只能依靠供電所工作人員每日人工查詢、篩選、分析低壓配變運行指標情況,效率十分低下,使監控時效性極差。

2低壓配變運行指標自動化監控必要性

提供高質高效客戶服務和保障優質電力供應,滿足人民日益增長的美好生活需要,成為電網企業的新時代使命。然而由于基礎設施建設與經濟發展、用電需求的不匹配,導致部分地區還存在低電壓、重過載等問題,影響用戶用電體驗。

以三相不平衡率指標為例,通過采集某地市供電局2018年某天計量自動化系統中16004臺低壓配變運行數據進行分析。

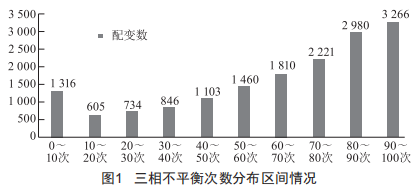

如圖1所示,通過分析該天三相不平衡次數區間分布情況,50次以上占71.99%,達11707個。

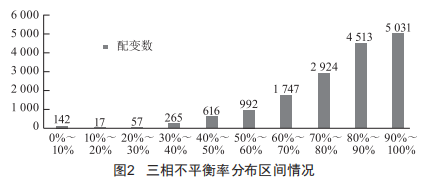

如圖2所示,通過分析該天三相不平衡率區間分布情況,達到80%以上的低壓配變占58.54%,達9544個。

綜上可以得出結論,在該樣本中,超過70%的低壓配變的三相不平衡發生超過50次（若以15min一次全天共96次采集頻率的中位數48次來統計,超過70%的低壓配變有74%的時間處于三相不平衡狀態）,同時近六成的低壓配變?nèi)嗖黄胶饴蔬_到80%以上。

因此,研究一種高效可行的輔助監控低壓配變運行指標的方法,解決人工監控不到位、數據分析不準確、信息獲取不及時等問題,為供電所消除故障、升級更換工作提供方便、有效的輔助決策信息,是保障更優質電力供應的一種重要手段。

3低壓配變運行指標自動化監控實現方案

目前的低壓配變運行指標監控方式主要存在數據獲取人工化、數據分析機械化、告警接收被動化三方面問題,基于Python的網絡爬蟲和釘釘平臺消息推送可以解決這三方面的問題。

3.1網絡爬蟲原理、Python爬蟲技術模塊和釘釘平臺介紹

3.1.1網絡爬蟲工作原理

網絡爬蟲（又稱為"網頁蜘蛛""網絡機器人"）,是一種按照設計的規則,模擬瀏覽器行為自動地抓取網頁信息的程序或腳本。主要分為四個階段:（1）請求階段。模擬瀏覽器行為,通過構造正確的Headers、Cookies和Data等參數,向目標URL發送GET或PosT請求。(2）響應階段。服務器收到請求,向爬蟲程序返回Responses響應體,往往包含HTML、JsoN等結構化數據。（3獲取數據。使用網頁解析器、JsoN解析器等工具解析Responses響應體,獲取目標數據。（4）存儲數據。使用soL、文本、CsV等工具或格式文件存儲數據,供下一步分析。

3.1.2Python爬蟲Requests模塊

Python是一種跨平臺的解釋型腳本語言,擁有豐富的第三方庫,其中Requests就是一款優秀的HTTP工具庫。同時支持session會話保持和Cookies自適應更新,大大降低了網絡編程實現難度。

3.1.3釘釘企業平臺

釘釘(DingTalk）是阿里巴巴集團專為中國企業打造的免費溝通和協同的多端平臺,提供PC、web和手機等多終端登錄。釘釘內建有企業通信錄功能,并提供豐富的API供調用向企業成員精準推送消息通知。

3.2低壓配變運行指標自動化監控設計思路

(1）數據獲取方面。基于Python設計一款輕型的網絡爬蟲服務,定期自動化爬取計量自動化系統中配變負載率、電壓質量、電流三相不平衡等關鍵指標數據。由于爬取的目標系統單一且目標位置固定,只需直接指定相應目標即可,爬取目標少、路徑簡單,爬取效率更高,更符合準實時告警的時效要求。

(2）告警推送方面。通過釘釘開放平臺,在企業應用中創建結合釘釘平臺,對接開放的消息推送API,定制推送策略,實時推送告警信息到手機,實現告警信息獲取主動化、實時化。

(3）信息安全方面。釘釘消息推送所使用的API是通過HTTPs協議傳輸數據,保障鏈路上的信息安全。數據存儲方面,釘釘通過AEs256算法加密和ssL/TLs加密,采用密碼界世界領先的橢圓曲線算法,達到銀行級別加密水平。

4應用效果

在實際應用中,筆者發現基于Python的低壓配變運行指標自動化監控工具效果顯著。(1）大大減輕供電所工作量。自動化的爬蟲程序可以實現7×24h全天候無間斷爬取、分析、監控低壓配變狀態,無需安排專人每日登錄系統查詢、下載、篩選、統計。（2）告警信息獲取便捷。告警信息通過釘釘APP自動推送到手機端,可以隨時隨地獲取,及時了解不健康低壓配變的信息。（3）大力支撐工作決策。準確、及時的告警信息推送,使供電所可以快速定位不健康低壓配變,為進一步的消缺、增容、更換等工作提供有力的決策支撐。

5結語

人民對美好生活的追求,其中一部分也就是對獲得優質電力的追求。而提供優質電力,發電、輸電、變電、配電各環節的優質服務保障缺一不可。建設一張安全、穩定、可靠的優質配電網,保障低壓配變健康、穩定、可靠運行是關鍵之一?；赑ython的低壓配變運行指標自動化監控工具,充分利用自動化1T技術,實現數據獲取、分析、結果反饋全環節的自動化運行,為低壓配變運維單位及時、充分識別設備健康,制定有效措施提供了有益的幫助。
