引言

由于現有采集終端存在多種抄表方式,例如同時存在多路485抄表、載波抄表或小無線抄表,而485抄表方式又有DL645一1997協議、DL645一2007協議以及多種進口表等協議,目前常用的設計方法通常采用多任務分開進行不同抄表方案的處理,不能夠很好地融合多種方案共性抄表特性,這樣就會出現多個抄表程序整體代碼量大、多種抄表方案單獨維護工作量大等缺點,同時也導致方案的可擴展性差。因此,為了快速提升抄表效率,提出一種基于狀態決策的電力終端多路并發自動抄表方法。

1多路并發抄表的工作原理

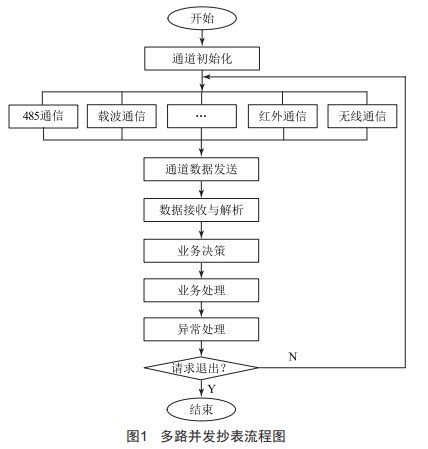

基于狀態決策的多路并發自動抄表方法,把各種不同的抄表方案抽象出自身的狀態屬性,針對每種狀態構造其對應的處理方法,把各種抄表收發通信操作進行并行化,也就是說一發一收不需要等待,當然什么時候發送什么樣的抄表指令要根據其自身的狀態屬性通過決策處理模塊來決定,例如狀態中的超時時間,如果出現發送后一直未回對應數據,那么業務處理模塊會根據重發次數進行重發處理,當超過了重發次數時,業務決策模塊就會將本次抄讀業務置為失敗。流程框圖如圖1所示。

1.1主動并發抄表功能介紹

為了提升現場采集效率,當前國網推出了HPLC高速寬帶路由模塊,終端需同步提升自身的采集效率,故有了并發抄表的概念。結合現場及路由模塊自身效率最大化,對于645及698表,采用5幀3ID模式,即一次采集5個表,每個表采集對應的3個ID。

1.2總體思路

(1）上電、查詢路由版本、同步完檔案并初始化成功,即路由同步工作完成:(2）若路由模塊為寬帶被動模式,即終端主動,路由被動:(3）終端給路由發暫停抄表命令(AFN12F2）:(4）組包發送多幀多ID抄讀(AFNF1F1）,并解析返回報文。

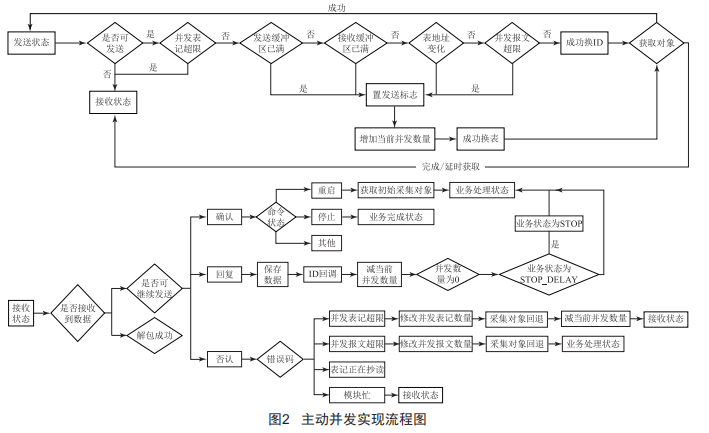

功能實現流程圖如圖2所示。

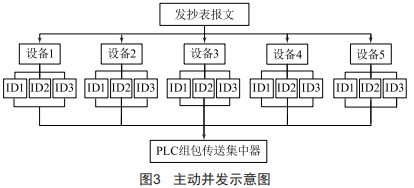

主動并發抄表報文示意圖（5幀×3ID）如圖3所示。

2多路并發抄表的優勢

使用基于狀態決策的多路并發自動抄表方法的優勢主要體現在以下幾個方面:

第一,程序代碼復用效率比較高,因為把各種抄表的方案都抽象出屬性以及方法,由統一的流程進行調度與處理,極大地減少了多個抄表方案程序的重復調用。

第二,程序執行效率比較高,通過對各抄表方案的通道收發進行處理,把收發的等待時間交給了底層驅動,應用業務只管把收發的數據發給底層驅動緩沖區,然后每次查詢收發的狀態,決定是否收發成功,由決策處理模塊進行相應的處理,這樣做就實現了多路抄表方案的業務快速并行處理。

第三,可擴展性比較高,通過不斷地豐富各種抄表方案的屬性與方法,來統一提高整個方案的兼容能力,而且可以根據業務的需要配置相應的抄表方案,這樣一套程序就可以完整處理好多路485抄表、載波抄表或小無線抄表。

第四,可維護性強,以前不同的產品需要維護多套抄表程序,例如專變和集中器的程序需要分開維護,現在只需要維護一套程序就可以了,而且通過增加抄表通道自動識別功能,能夠達到程序智能識別的目的。

3結語

本文介紹了電力終端自動抄表系統,對多路并發抄表進行了簡要介紹。抄表是電力采集終端的重要功能,高效的抄表方式能提高載波通信抄表的成功率,也能為電力企業自動化抄表應用及相關工作的開展提供一定的幫助。
