引言

廣東全省有小水電并網用戶八千多家,絕大部分小水電站都分布在山區,地理位置分散,路途遠,路況差[1]。如果采取傳統人工抄表方式將耗費大量人力、物力,采集的數據受人為因素影響,準確度低,不利于對用電數據進行管理和統計分析[2]。因此,廣東地區對小水電站大多采用基于GPRS的遠程自動抄表系統進行抄表。所以,自動化抄表的完整率和準確率決定了自動抄表工作的成效,故而提高自動化抄表率顯得至關重要。

1小水電自動化抄表概述

基于GPRS的小水電遠程自動抄表系統,一是安裝在小水電側的多功能電能表記錄小水電電量數據:二是后臺服務工作站通過GPRS網絡向負荷管理終端發送數據采集任務:三是負荷管理終端按照任務自動采集表計數據,并向后臺服務工作站通過GPRS無線網絡發送采集數據;四是后臺服務工作站收到數據后進行分析處理,供計量自動化系統、營銷管理系統等使用,從而實現了采用GPRS無線網絡對小水電遠程抄表的功能。

（1）多功能電能表,是指除計量有功、無功外還具有分時、

測量需量等兩種以上的功能,并能顯示、存儲和輸出數據的電能表。

（2）負荷管理終端,是指具備采集和存儲多功能電能表信息、計量電能、管理控制負荷、監測用電異常、停電統計、監測電壓、數據發送等功能的終端設備。

（3）GPRS網絡,GPRS是通用分組無線業務（GenernalPacketRadioService）的英文簡稱,是在現有的GMS系統上發展出來的一種新的分組數據承載業務。GPRS特別適用于間斷的、突發性的或頻繁的、少量的數據傳輸,也適用于偶爾的大數據量傳輸。這一特點正適合大多數移動互聯的應用。GPRS業務具有接入迅速、永遠在線、流量計費等特點,在遠程突發性數據實時傳輸中有不可比擬的優勢,特別適合頻發小數據量的實時傳輸[3]。

（4）計量自動化系統,是能夠?qū)╇娖髽I(yè)電能表運行情況和計量故障信息進行實時監控,對各類電能數據進行統計、分析、管理和決策的信息系統。

（5）營銷管理系統,是集成供電企業抄表核算收費、業擴報裝、用電檢查、電能計量、線損管理、稽查、客戶服務等業務的信息系統。

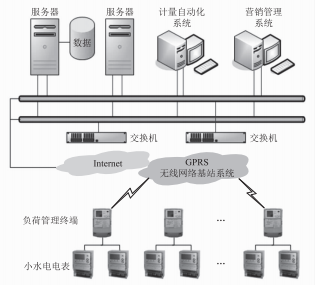

基于GPRS的小水電遠程自動抄表系統拓撲結構如圖1所示。

圖1基于GPRS的小水電遠程自動抄表系統拓撲圖

2小水電自動化抄表現狀和存在問題

隨著!基GPRS的小水電遠程自動抄表系統的廣泛運用,該項技術的可靠性、穩定性就提上了議程,自動化抄表率的高低成為衡量該項技術可靠性的重要指標。目前,從廣東全省八千多家小水電自動抄表情況看,還存在自動化抄表率不高、負荷管理終端在線正常率有待提高等問題。

3提高小水電自動化抄表率的措施

3.1加強負荷管理終端的管理

3.1.1解決負荷管理終端無通信信號覆蓋問題

因小水電規劃時都是根據地形、地質、落差、流量等條件要素而選址建設,小水電大多建在山區的山坳中,這些地方通信網絡無法覆蓋或覆蓋質量不好,加上山區地形崎嶇,山嶺多,信號在空中傳播時會有衰弱,沒有信號是很正常的事情。為提高小水電自動化抄表率,需整改現場"無信號"小水電的計量裝置,對基移動!站信號覆蓋比較差的地方,可選擇采用信號放大器,解決信號弱不能通信的問題?？梢酝ㄟ^遷移計量裝置,將計量裝置安裝在開闊、信號覆蓋好的地方:更換通信運營商,嘗試運用其他運營商的網絡服務:運用新興科學技術,如利用北斗衛星導航系統短報文通信優勢,徹底解決移動!站信號無覆蓋問題。

3.1.2解決負荷管理終端停運問題

由基采用!基GPRS通信方式的負荷管理終端需要電源才能正常工作,當小水電停運檢修時需拉開高壓隔離開關,這時小水電的計量裝置則處基停電狀態,必須依靠自身配置的備用電源才能正常工作,當備用電源電能用完,則負荷管理終端無法工作,無法發送數據。

解決停運問題,一是要及時對負荷管理終端故障進行處理,及時對計量自動化系統終端監控報警信息進行處理,及時啟動相關計量故障運行維護工單:二是要改造小水電一次運行接線方式,在高壓計量裝置前后裝設兩套隔離開關,在高壓計量裝置前的隔離開關用基供電企業接入電網和解列,高壓計量裝置后的隔離開關用基小水電業主停運檢修時,這樣既確保了電能計量裝置的正常運行,也為小水電業主停運檢修隔離了帶電部分,起到安全保障作用。

3.1.3解決電能表與負荷管理終端接口問題

多功能電能表與負荷管理終端連接的通信接口故障、連接線故障、接口連接松動等都會使負荷管理終端無法讀取到多功能電能表的信息,導致無法自動抄表。供電企業在安裝多功能電能表與負荷管理終端時,要控制好安裝工藝及施工質量,確保每一臺新安裝的計量裝置都能正常自動抄表,同時做好連接裝置的日常管理工作,確保連接良好。

3.1.4解決管理終端參數設置錯誤問題

負荷管理終端參數設置,如負荷管理終端對電能表主副表端口設置、地址設置等錯誤,將導致負荷管理終端采集不到數據或數據錯誤。這就要求供電企業要及時對計量自動化系統終端報警信息跟進處理,排查負荷管理終端參數設置不正確的情況,及時更正負控參數設置。對新裝負荷管理終端,要求計量自動化系統能準確實時采集電能表數據,確保負荷管理終端正常上線。

3.2加強多功能電能表的管理

多功能電能表的正常運行與否決定了負荷管理終端數據采集、處理、管理分析的質量,如果多功能電能表計量的電量不準、時間設置不對、參數設置有問題等,都將影響負荷管理終端的數據準確性及質量。因此確保多功能電能表正常運行,做好多功能電能表的運行維護工作至關重要。

3.3加強信息系統的管理

有了準確實時的抄表數據,還需要有強大的信息管理系統支撐。有時多功能電能表與負荷管理終端均正常運行,各種接線及參數設置均無誤,但計量自動化系統或營銷管理系統檔案信息有誤,這種情況計量自動化系統里通常顯示為"不在線",也將導致不能自動抄表。

出現這樣的問題,需供電企業做好信息管理系統的管理,一是在現場更換多功能電能表與負荷管理終端計量裝置后,新的計量裝置信息需及時更新到計量自動化系統或營銷管理系統中,確保信息管理系統檔案的準確性:二是加強信息管理系統日常管理,確保系統檔案信息與現場實物的一致性。

4結語

提高小水電自動化抄表率,對基供電企業及時抄錄小水電的上網電量及小水電業主及時結算上網電費都具有重要的意義。
