引言

由于用電需求的強勁增長和電力發展的滯后,當前供需矛盾突出,大功率發電機組作為應急備用電源,在電力系統、工礦企業、公共設施、智能大廈、通信基站等領域得到了廣泛應用。隨著機組功率的不斷加大提升,風扇電機的功率也越來越大,機組的散熱系統變得越來越重要。風扇水箱是風冷機組冷卻系統的重要組成部分,更準確、更智能地控制風扇水箱散熱風扇的風量,可以提升發電機組的整體性能,并達到節能的效果。

隨著工業自動化程度的不斷提高,變頻器也得到了越來越廣泛的應用,變頻器的量產化也大大降低了變頻器的價格,提高了其性價比。為了保證發電機組的可靠散熱,散熱風扇在設計配用動力驅動時,會留有一定的富余量。發電機組正常使用時,并不會經常滿載使用,此時就不需要散熱風機繼續全速運轉來降低發電機組水溫,多余的力矩增加了有功功率的消耗,造成了電能的浪費。當使用變頻器調速時,就可以根據發電機組水溫來實時改變散熱風機的轉速,使散熱風機不必一直處于全速狀態,能達到節能減排的效果。

1隨水溫自動調節散熱風量柴油發電機組的信號采集變送方案

1.1柴油發電機組對水溫的要求

機組節溫器打開的水溫值:83℃:

機組水溫預警值:95℃:

機組水溫報警停機值:98℃。

為保證柴油發電機組正常運行,機組水溫不能太低也不宜過高,為維持水溫在某一范圍之內,暫設定當機組水溫在80℃以下時,散熱風扇轉速為零:當機組水溫達到92℃時,機組散熱風扇也隨之升至全速運行。

1.2機組水溫的采集變送方案

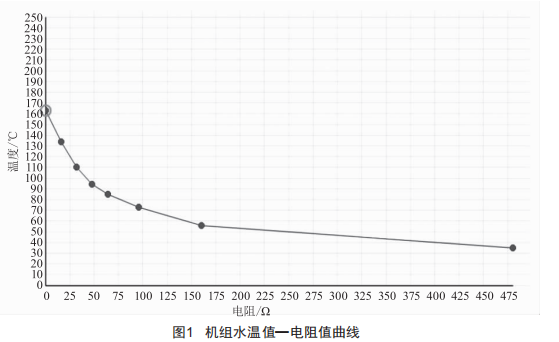

首先,將機組水溫溫度模擬量信號通過vDo120℃電阻型溫度傳感器傳送給機組控制裝置,其信號曲線如圖1所示。

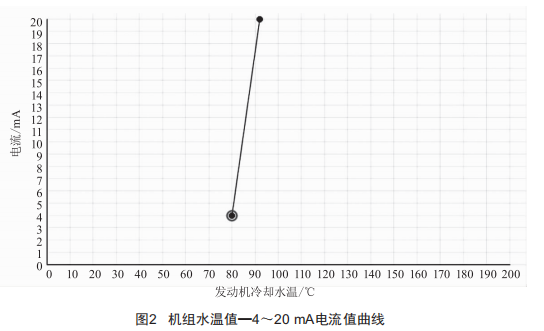

然后,機組控制裝置通過信號處理,將機組水溫信號變送為4～20mA電流信號傳輸給變頻器,電流信號4～20mA對應機組水溫范圍為80～92℃,其信號曲線如圖2所示。

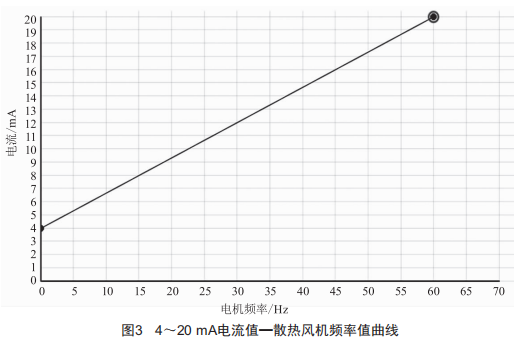

最后,變頻器將接收到的4～20mA電流信號作為變頻器的控制輸入信號,對應控制散熱風機電源頻率在0～60Hz范圍內變動,從而實現散熱風機的轉速從0到100%隨機組水溫變化而變化,其信號曲線圖如圖3所示。

2隨水溫自動調節散熱風量柴油發電機組系統設計方案

2.1柴油發電機組隨水溫自動調節散熱風量的流程

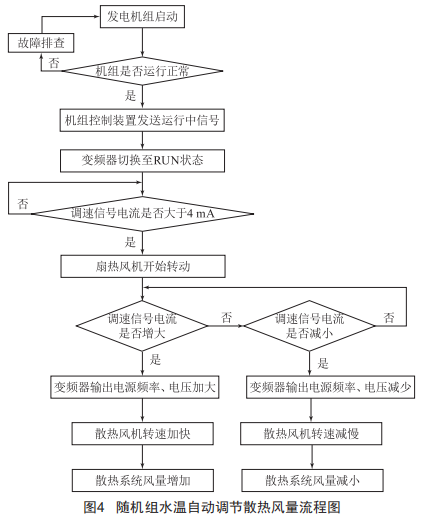

如圖4所示,隨機組水溫自動調節散熱風量的流程如下:

（1）發電機組啟動運行,若有異常,則重新排查啟動直至運行正常,此時機組控制裝置檢測到發電機組運行正常,則發送運行中信號給變頻器,變頻器切換至"RUN"狀態。

（2）機組運行正常的同時,機組控制裝置通過溫度傳感器檢測發電機組的水溫,若未達到預設啟動散熱風扇值,則繼續檢測:若達到預設啟動散熱風扇值,則變頻器開始輸出散熱風機電源,散熱風扇隨之開始轉動。

(3）若機組溫度上升,機組控制裝置輸出給變頻器的4～20mA電流信號增大,變頻器輸出電源頻率、電壓升高,散熱風機轉速加快,最終散熱系統風量增大。

(4）若機組溫度下降,機組控制裝置輸出給變頻器的4～20mA電流信號減小,變頻器輸出電源頻率、電壓降低,散熱風機轉速減慢,最終散熱系統風量減小。

2.2隨機組水溫自動調節散熱風量的電氣原理設計

隨機組水溫自動調節散熱風量的電氣控制部分主要由機組水溫傳感器、機組控制裝置、空氣開關、變頻器、散熱風扇組成。整體電氣原理圖設計如圖5所示。變頻器是該方案的核心部分,它是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率,根據外部信號來調節電機需求電源,進而達到節能、調速的目的。另外,變頻器還有很多保護功能,如過流、過壓、過載保護等等。變頻器選用的是臺達VFD一C2000系列,本系列采用以F0C控制為核心的高效能變頻驅動技術,具有多元化的驅動控制及模塊化設計、豐富的產業應用功能及簡易維修、低故障率的自我診斷特色,適用于大型風機、水泵、電梯起重行業等。

本設計的目的在于克服現有技術的不足之處,提供一種適用于大功率風冷機組冷卻系統風扇水箱的散熱風扇裝置,應用信號采集、信號處理、信號轉換、變頻調速等核心技術消除傳統機組散熱系統中散熱風機啟停不受控制、散熱風機開啟后便全速運行、散熱風機的轉速不受機組溫度控制等缺點。

隨機組水溫自動調節風量的散熱風扇系統包括:機組水溫傳感器、機組控制裝置、空氣開關、變頻器、散熱風扇。散熱系統的電源來源為發電機組的自發電,變頻器的運行信號和頻率設定信號均來自機組控制裝置。機組水溫通過溫度傳感器轉換為電阻信號傳輸給機組控制裝置,機組控制裝置再將水溫電阻信號轉換成4～20mA模擬量信號發給變頻器,變頻器根據4～20mA信號調節散熱風扇電機電源的電壓,從而調節散熱風機的轉速,最終達到調節散熱風扇風量的目的。

機組水溫傳感器能實現將機組冷卻水溫度值轉化為電阻信號。機組控制裝置能實現機組水溫傳感器電阻信號的采集、處理,轉化為4～20mA電流模擬量信號發送至變頻器,并對單臺機組進行控制,檢測機組電壓、電流、轉速、功率、油壓、水溫等數據,將機組運行中信號發送至變頻器作為"RUN"運行觸發信號?？諝忾_關能實現散熱系統電源隔離,并提供散熱系統的短路保護。變頻器通過接收機組控制裝置發送過來的運行中信號,自動運行變頻器,并根據機組控制裝置處理轉化而來的4～20mA電流模擬量信號,改變散熱風機電源的頻率和電壓。變頻器還可以實現散熱風機的軟啟動,避免直接啟動電流較大對散熱風機造成損傷,并為散熱風機提供過電壓、缺相、過載、防反轉等保護。

散熱風扇隨著變頻器輸出的風機電源頻率和電壓的改變而改變轉速,為水箱散熱系統提供合適大小的風量。本設計可通過對應不同功率的發電機組選擇相應功率的散熱風機和變頻器,實現風冷發電機組的散熱系統自啟動及散熱風扇隨機組水溫調節風量,具有可擴展性。

3結語

此次研發設計的隨水溫自動調節散熱風量柴油發電機組主要是用作電力系統、智能大廈、通信基站等的應急備用電源。試驗現場調試結果表明,機組各項性能指標均達到或優于設計標準。機組采用智能控制,實現了散熱系統的自動化控制,提高了工作效率:機組水溫信號的采集、傳送及輸出都是連續信號,使得散熱風扇轉速可以平緩連續地變化,避免了風扇轉速突加、突減給風扇帶來的損傷:采用變頻調速技術實現了散熱風機的軟啟動,避免了直接啟動、啟動電流較大對散熱風機造成損傷:機組使用變頻器給散熱風機提供了諸多保護,如過電壓、缺相、過載、防反轉保護等等:避免了散熱風機長期全速運行,節能效果明顯,并且可以相應減少機組尾氣的排放。與市場同類產品相比,該設計為散熱風機提供了更全面的保護,且具有節能減排的特點,能可靠地為電力系統、智能大廈、通信基站等場合供電。
