隨著不可再生能源(如煤炭、汽油等)的儲量不斷減少，對太陽能或風能等“清潔”能源的需求不斷增加。未來在于將這些可再生能源有效地轉化為電能。在這篇文章中，我將介紹未來太陽能智能家居所需的硬件和軟件解決方案，通過最大功率點跟蹤 (MPPT) 算法從面板中提取最大功率。

利用德州儀器 (TI) 在了解整個光伏 (PV) 系統(從面板到電網)方面的系統級專業知識，結合其行業領先的設計、工藝、封裝技術和太陽能 IC 解決方案，可提高基于可再生能源的系統的 IQ 并幫助最大化最終用戶的投資回報率 (ROI)。TI 的太陽能 IC 產品組合包括有助于降低光伏陣列成本的解決方案，這些解決方案通過集成用于處理配電的電力、調節通信信號、提高太陽能陣列的安全性以及幫助維持單個面板的最大功率的電子設備。

適用于各種光伏組件的太陽能 IC 解決方案(可再生能源級)和參考設計，包括DC/DC 功率優化器、DC/AC 微型逆變器和逆變器、基于 MPPT 的電池充電控制器、光伏安全解決方案以及數字信號處理器 (DSP) 和 ARM基于微控制器 (MCU) 提供系統控制并支持智能互聯家庭所需的通信技術。

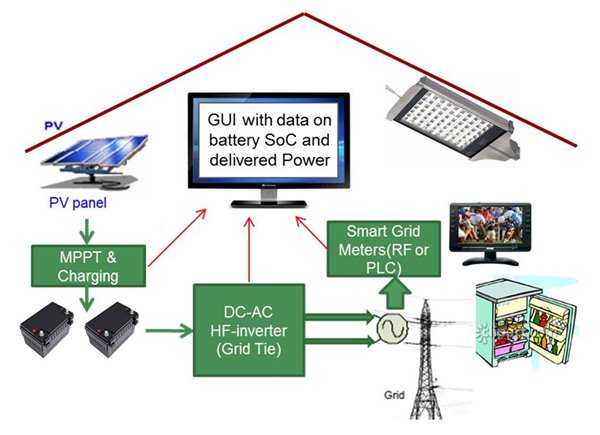

圖 1：具有可再生能源存儲的智能互聯家庭

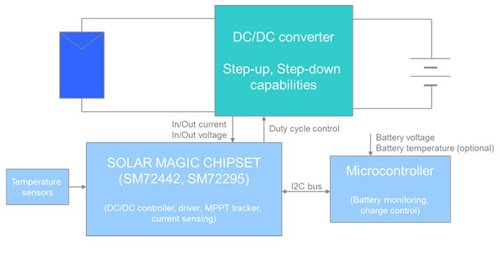

圖 2：DC/DC MPPT 充電器的框圖

MPPT 充電器和優化器，如SM72442 / SM72245 MPPT 數字控制器和SM72295 PV 全橋驅動器，旨在控制 PV 應用中使用的高效 DC/DC 轉換并提供高集成度。SM72295 是一款全橋金屬氧化物半導體場效應晶體管 (MOSFET) 驅動器，具有 3A(更多并聯 FET 以實現更高功率)峰值電流驅動能力、雙集成電流檢測放大器和集成升壓二極管. SM72245可能對其他設計有用，因?yàn)樗且粋€可編程 MPPT 控制器，能夠控制四開關升降壓轉換器的四個脈寬調制 (PWM) 柵極驅動信號。SM72245 _還具有一種稱為面板模式 (PM) 的專有算法，當輸入與輸出電壓比接近 1 時，該算法允許面板直接連接到功率優化器電路的輸出端。當負載自然匹配面板的最大功率點時，這提供了優化功率優化器效率的機會。

并網逆變器

并網太陽能解決方案有助于滿足智能電網的技術需求。它們支持無功功率處理、功率級控制、相位/頻率鎖定和 MPPT 等必要功能。所有這些結合起來，創造出更強大、更高效的并網太陽能收集系統。

TI 的C2000?實時控制 MCU 等高性能 MCU 提供了太陽能逆變器中實時信號處理所需的高水平計算性能和編程靈活性。高度集成的數字信號控制器可幫助逆變器制造商創造更高效、更具成本效益和更可靠的產品，以支持對太陽能不斷增長的需求。

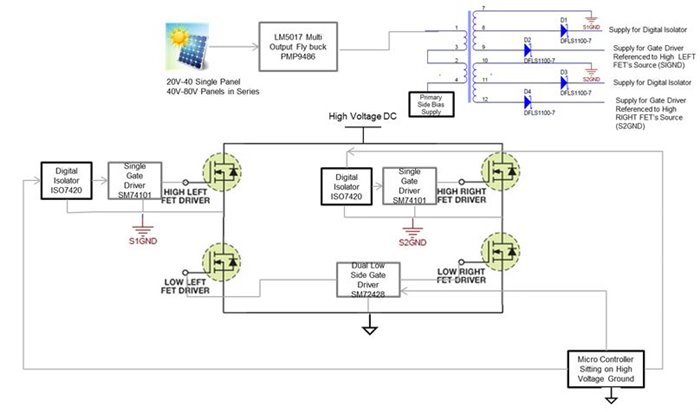

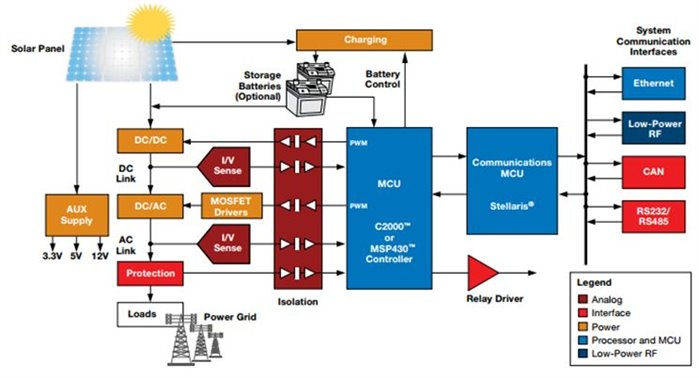

圖 3：并網逆變器

圖 4：并網微型逆變器的 DC/DC 部分

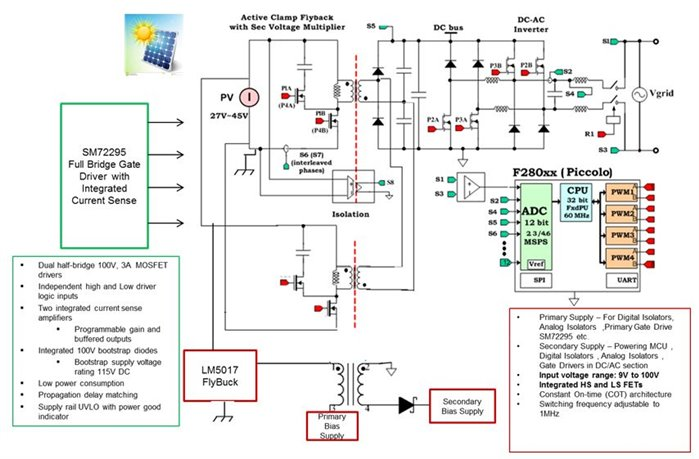

圖 5：并網微型逆變器的 DC/AC 部分

拉在一起

世界各地的智能電表(也稱為智能電表)要求正在迅速發展，以響應市場力量和強制智能電網部署的政府法規。動態定價、需求響應、遠程連接和斷開、中斷管理、網絡安全和減少非技術損失等智能電網應用正在推動對當今智能電表解決方案技術復雜性的需求。

可以選擇多種通信選項，例如 PLC、微波、無線、光纖、以太網或衛星。應用包括IEC61850網關、協議轉換器、串行服務器、銅光纖轉換器、GPS時間主機、數據集中器、GSM/GPRS調制解調器等

查看適用于工業應用的電力線通信 (PLC) 精簡版參考設計，了解如何為太陽能電池陣列等工業設備添加通信。通過使用正交頻分復用 (OFDM) 物理層 (PHY) 技術，此設計提供了比早期形式的 PLC 更高的數據吞吐量和跨噪聲電線傳輸?shù)母唪敯粜浴?

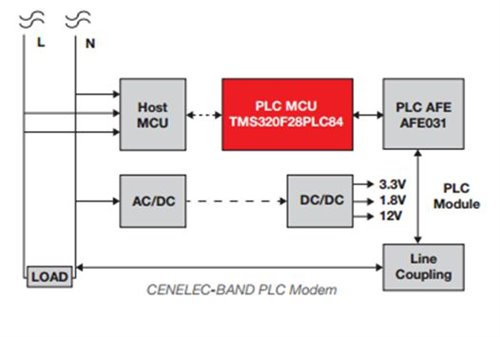

圖 6：CENELEC-BAND PLC 調制解調器

智能電網設計中的關鍵設計挑戰之一是 MPU 的選擇，它應該有足夠的外設來處理不同的通信接口，以及先進的網絡堆棧處理能力。TI Sitara ? 處理器系列使開發人員能夠輕松添加多個連接選項，包括 <1 GHz (LPRF)、通用分組無線電服務 (GPRS) 和多個 PLC 標準。此外，ICSS-PRU(工業通信子系統 - 可編程實時單元)引擎可以執行非常低延遲的數據包處理以滿足 IEC62439 以太網冗余要求，同時 IEC61850 變電站堆?？梢栽?Sitara? 上運行處理器內核。它將為大多數IEC61850網關應用帶來BOM和功耗優化的SOC解決方案

太陽能收集需要高效的電力解決方案、可靠的電網互連以及高數據量和低延遲通信。需要多樣化的產品組合，為功率密度、智能、高壓和集成系統提供獨特的解決方案。而且，我們在德州儀器 (TI) 努力開拓和推進電路、封裝和設備技術的前沿創新，我們有機會對智能家居的未來產生影響。
