引言

處理發熱引流板是輸電線路檢修工作中必不可少的一項基本工作,如果引流板發熱現象沒有得到及時有效的處理,將會造成輸電線路的斷線跳閘事故,嚴重威脅電網的安全穩定運行。為了節省電網的停電時間以及降低檢修人員的勞動強度,現在主要采取絕緣梅花扳手帶電收緊引流板螺栓的方法來處理發熱引流板,但是在實際操作過程中由于三角連板和絕緣子阻擋了作業人員的視線,增加了作業難度,難以使梅花扳手與引流板上的螺母相匹配。為了能夠解決此問題,我們決定將絕緣操作桿改裝成為可視帶電作業操作桿,確保工作高效進行,節省人力,保證安全。本文針對該可視帶電作業操作桿的相關設計內容進行研究分析。

1帶電作業簡述

帶電作業是指工作人員直接接觸帶電部分或工作人員使用絕緣工器具、設備或裝置在帶電作業區域進行的作業。

帶電作業有3種方式:等電位作業、中間電位作業和地電位作業。

1.1等電位作業

等電位作業是指等電位人員與周圍不同電位物保持適當距離后,人體與帶電體在電氣上直接相連即電位相等,這樣,等電位的人員就可以用手直接對帶電的設備進行操作。

1.2中間電位作業

中間電位作業是指作業人員通過絕緣工具對地或對接地的構件絕緣,并與帶電體保持一定的距離,通過絕緣操作桿對帶電設備進行的作業。作業人員所處的電位低于帶電體而高于地的電位,電位是隨著人員接近帶電體的距離而變化,為懸浮的中間電位。

1.3地電位作業

地電位作業就是在地面或接地構件上與帶電部分保持一定距離的人員,通過絕緣操作桿對帶電的高壓設備進行操作,人的手并不直接接觸帶電設備。

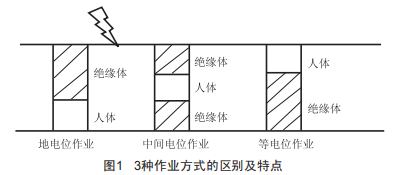

3種作業方式的區別及特點如圖1所示。

帶電作業與停電作業相比較,有以下幾個優點:

(1）帶電作業能夠及時地消除設備缺陷,從而減少或避免設備"帶病運行"的時間,降低事故發生的概率。

(2）大力推廣帶電作業,可以有效地減少每年線路及設備停電的總次數,從而大幅度減少停電作業中的"誤登桿觸電傷

亡事故"、設備倒閘操作中的"誤操作事故"以及"誤掛(拆）地線"等事故。

(3）帶電作業不受時間約束,不需要等待計劃停電來安排停電消缺。

2帶電處理發熱引流板存在的問題

輸電運行經驗告訴我們,引流板溫度太高會損壞乃至熔斷導線,從而引起線路跳閘,及時處理發熱的引流板對于輸電線路的安全穩定運行有著重要的意義。

對于需緊急處理的發熱引流板,主要采取帶電使用絕緣梅花扳手的方法進行消缺,但在實際應用絕緣梅花扳手收緊導線引流板螺絲時,三角連板和絕緣子阻擋了作業人員的視線,作業人員難以將絕緣梅花扳手與引流板螺絲嵌合,增加了作業難度。帶電作業講求的是安全高效,如不能及時清障,作業人員在塔上停留時間過長,其體力透支,存在極大的安全隱患。為了能解決這個問題,采用在線監控原理,將絕緣操作桿改造成可視帶電作業操作桿,從而使作業人員能夠看見螺絲的正確位置,高效快速消除故障。

3可視帶電作業操作桿的設計

顧名思義,可視帶電作業操作桿就是將絕緣操作桿和攝像頭兩者有效結合在一起的帶電作業工具。

帶電作業圖像傳輸裝置的合理設計的前提是符合地電位作業的定義,人體處于接地的桿塔或構架上,通過絕緣工具帶電作業。地電位作業的前提是確保絕緣,而110kV輸電線路人體的作業安全距離是1.5m,220kV輸電線路人體的作業安全距離是3m,所以,絕緣梅花扳手將會結合220kV絕緣操作桿進行改裝設計。

絕緣操作桿和攝像頭主要通過一組萬向固定頭連接,該萬向固定頭是一對匹配好的設備,通過螺栓連接,其主要特點是可以在一個水平面內3609旋轉,保證攝像頭可以全方位調整角度。具體安裝方法如下:首先是把220

kV絕緣操作桿的金屬頭拆掉,然后在操作桿前端鉆好孔,將其中一個萬向固定頭安裝在操作桿上后,通過螺栓將它們固定(圖2）,另一個萬向固定頭（圖3）通過焊接方式焊接上螺桿。

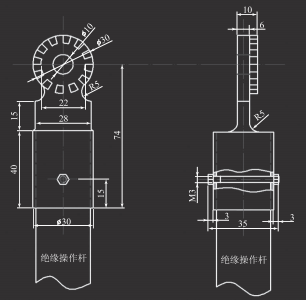

圖2絕緣操作桿與萬向固定頭

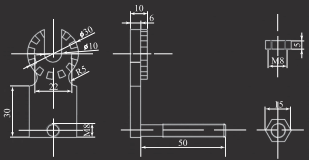

圖3焊接了螺桿的萬向固定頭及連接螺母

攝像頭主要通過護套固定,該護套是利用鐵絲網做成一個正方體形狀的保護套（圖4）,主要起屏蔽及防打擊作用,從而減少電場對靠近的攝像頭的影響。攝像頭及護套主要通過兩個螺母夾緊攝像頭的護套的方式進行連接,再與另一萬向固定頭所焊接的螺桿相連接固定,具體連接示意圖如圖5所示。

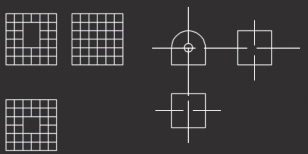

圖4保護套及攝像頭三視圖

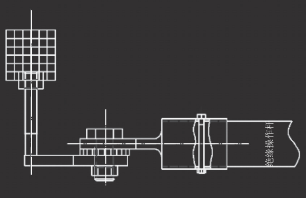

圖5組裝圖

4可視帶電作業操作桿的應用

可視帶電作業操作桿的應用必須嚴格遵循以下安全技術措施:

（1）嚴格執行工作票制度、工作監護制度:

（2）桿上操作人員務必使用安全帶,并應確保人身與帶電體符合最小安全距離:

（3）塔上工作人員使用可視帶電作業操作桿時要站穩,同時采取擺動方式靠近觀測對象:

（4）可視帶電作業操作桿還可以應用在輸電線路帶電查找導線端連接金具的狀況。

5結語

在今后的輸電線路運維過程中,由于線路金具長期的運行以及震動,將會出現不同程度的引流板發熱缺陷,因此,我們需要制定后續處理方案來保證供電段的可靠性。可視帶電作業操作桿的設計,極大地降低了檢修人員的勞動強度,確保了人員的工作安全,保障了電網的穩定運行,最大程度地提升了企業的經濟效益。
