引言

上海申能臨港燃機發電有限公司位于上海天然氣管網公司首站附近,天然氣管道接入電廠進行發電生產后,母管壓力依舊很高,可利用膨脹機進行差壓余能膨脹做功發電。異步發電機由于其結構簡單、運行可靠、價格便宜,可作為發電機應用接入廠用電系統,以此降低廠用電率。異步發電機的啟動和運行過程與電動機不同,在保護整定時應注意一些實際問題。

1異步發電機原理及等效電路

1.1異步發電機原理

從原理上分析,異步發電機屬于異步電機的一種運行狀態。

異步電機定子與交流電源接通時,定子回路會產生基波旋轉磁場,其轉速n1為

式中,/1為基波頻率,我國為50Hz:p為電機極對數。電機轉子上安裝有多個閉合繞組,受到旋轉磁場的作用,閉合繞組導體上感應出電動勢e2和電流i2,同時還會受到電磁力/的作用,各個導體的電磁力合成驅動轉子轉動的電磁轉矩M,其轉向與定子旋轉磁場轉向相同。

設電機轉子的轉速為n,則異步電機轉子導體與旋轉磁場之間存在一個相對速度△n=n1-n（n×n1）。為表征這個相對速度的大小,定義轉差率s為

s又稱滑差,通常電機空載時s0≠0.5%,額定負載時sN≠5%,所以異步電機的轉子轉速n總是接近旋轉磁場n1。

當0<n<n1或0<s<1時,n1在轉速n同方向上以n1/n的相對速度切割轉子導體,△n>0,相應地轉子電動勢e2和電流i2均為正值,電磁轉矩M亦為正值（驅動轉子）,電機將電功率轉換成機械功率輸出,此時異步電機運行在電動機狀態。

當n>n1或s<0時,說明有外力使轉子轉速高于旋轉磁場轉速,此時△n=n1/n<0,與電動機狀態相比,轉子導體相對切割旋轉磁場的方向相反,因此感應電動勢e2及電流i2反向,相應地電磁轉矩M反向,轉差率和輸出電磁轉矩的關系如圖1所示。若外力克服此電磁制動轉矩維持轉子恒速轉動,表示外力輸入了機械功率,而電機會將此機械功率轉換成電功率倒送到電網,此時異步電機運行在發電機狀態。

1.2異步發電機的等效電路

通過繞組折算及頻率折算,可用一個靜止的轉子來代替旋轉的轉子,從而得到異步電機的等效電路。折算前后轉子各種功率不變,主磁通不變,定子各有關物理量不變,對電網等效,如圖2所示。

折算后的基本數學關系為:

式中,U1為電動機定子電壓:E1為定子繞組中的感應電動勢:I1為電動機定子電流:R1和X1a為定子繞組電阻和電抗:E2'為折算后轉子繞組中的感應電動勢:I為電動機轉子電流折算值:R2'和E2'a為折算后轉子繞組電阻和電抗:s為轉差率:Im為勵磁電流:Rm和Xm為勵磁電阻和電抗。

異步發電機同樣適用以上等效電路。

2異步發電機的應用

2.1發電機組主要電氣配置介紹

2.1.1異步發電機一次參數及保護配置

差壓余能項目的異步發電機額定功率為5700kw,額定電壓為6000V,額定電流為602.7A,額定轉速為3014r4min,冷卻方式為空冷,采用防爆接線盒接入電機電纜。異步發電機啟動時通過電動輔助油泵將潤滑油注入兩端軸瓦內,待發電機并入電網后停止電動輔助油泵,由機械軸頭泵供潤滑油系統工作。異步發電機配有能反映發電機內部及連接發電機至出口開關高壓電纜相間故障的差動保護,配有反映單相接地故障的零序保護,配有反映電機不對稱運行的負序電流保護及后備保護的過流保護,還配有保護膨脹機本體的低功率報警和逆功率跳閘保護。

2.1.2異步發電機系統接線及保護配置

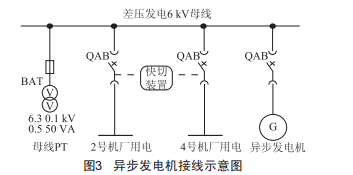

差壓發電6kV系統由VD4真空斷路器手車式開關柜組成,額定電流1250A。異步發電機接線如圖3所示,第1倉為壓變柜,第2倉和第3倉為至2號機、4號機6kV段的聯絡開關倉,第4倉為差壓發電機出口開關倉,將差壓發電有功電能輸送至2號機或4號機6kV廠用電系統。因此發電機不配啟動電容,靠吸收電網上的無功建立勵磁磁場。異步發電機向2號機送電還是向4號機送電,通過廠用電快切裝置來控制開關切換,實現靈活供電。

異步發電機運行時,2號機或4號機6kV聯絡線保護配有能反映線路相間故障的差動保護,以及能反映接地故障的零序保護及后備保護的過流保護。

2.1.3低壓配電系統、直流系統和UPs系統

差壓發電400V配電系統采用抽屜組合式配電柜形式,設一面進線柜、四面饋線柜,柜間一次系統由銅母排連接,額定電流630A。電源形式為三相四線制直接接地,進線形式采用兩路雙電源自動切換。差壓發電400V配電柜主要為配套低壓輔機和區域照明供電。

差壓發電110V直流系統采用高頻開關電源充電裝置組屏形式,設一面直流屏和一面蓄電池屏。直流屏內含2組20A高頻開關電源、1套微機監控單元、1套直流絕緣監測單元、1套交流進線配電自切單元、1套16回16A饋線斷路器及成套CT和電壓、電流變送器等。蓄電池屏內含9只12V、50Ah閥控式密閉鉛酸蓄電池和1套蓄電池巡檢裝置。差壓發電110V直流系統主要為差壓發電6kV開關柜控制及信號提供電源。

差壓發電220V交流不停電UPs系統設2套獨立的11kVAUPs電源,每套UPs設一面UPs主機屏和兩面蓄電池屏。主機屏內含1臺11kVA電源主機、10回10A饋線支路和10回16A饋線支路等。兩面蓄電池屏共含20只12V、100Ah閥控式密閉鉛酸蓄電池。差壓發電UPs電源1和UPs電源2主要給差壓發電PLC系統、差壓發電DCs系統和差壓發電快切裝置提供電源。

2.2異步發電機的啟動

異步發電機啟動過程由PLC控制系統走程控執行,實現一鍵啟停。當PLC接收到啟動信號后將依次打開進口隔絕閥、IGV閥(開度為5%）和EsV閥。EsV閥打開后,IGV閥以0.2%/s的速率逐漸打開,膨脹機將帶動發電機旋轉,當發電機轉子轉速達到2970r/min時,發電機出口開關收到PLC指令合閘。發電機出口開關合閘瞬間,定子旋轉磁場n1=60/1/p=60×50/1=3000r/min,轉差率s=(3000-2970）/3000=1%。根據異步電機原理,轉子轉速為0<n<n1,0<s<1,此時發電機處于電動狀態,將和膨脹機一起帶動轉子提升轉速。

發電機合閘后,IGV閥以1%/s的速率繼續打開,膨脹機繼續拖動轉子提升轉速,直到膨脹機帶動轉子轉速基本穩定在3005r/min。此過程轉差率從正值逐步向零逼近,然后變成負值,相應的電磁轉矩也從坐標軸的正值過渡到坐標軸的負值,如圖1所示。發電機轉子在3005r/min時,轉差率s=(3000-3005）/3000為負值,說明發電機從電動狀態變成發電狀態。

發電機輸出功率高于570kw后,IGV閥切換到自動控制模式,發電機啟動程序結束。

3異步發電機保護需注意的問題

3.1速斷保護按躲過并網沖擊電流進行整定

異步發電機從靜止到轉動是靠膨脹機拖動,并不依靠電網電源,因此速斷保護需按躲過發電機并網時的沖擊電流進行整定。當異步發電機接近同步轉速附近并網時,并網時間很短,過程瞬間結束,與發電機機端短路的暫態過程時間相近,遠小于其作為電動機狀態的起動過程:并網沖擊電流倍數要小于突然發生機端三相短路時的沖擊電流倍數,它們都與電機的暫態電抗x′有關。

王志偉利用異步電機發生突然短路前后定轉子繞組的磁鏈不能發生突變的原理,推導出異步發電機最大三相短路電流出現在并網空載運行時,其短路周期分量為

式中,U1m為機端三相短路時的機端電壓:x′為異步發電機定子的暫態電抗:o=2m/。

非周期分量短路電流最大值為

式中,U1為發電機機端短路非周期分量電壓:x′為異步發電機等效電抗。

取標幺值后,可得短路電流倍數為

式中,x′為異步發電機定子的暫態電抗。

并網后沖擊電流為

式中,U1為并網后外加電壓:E1r為定子繞組中剩磁產生的感應電勢:R1為定子電阻:x′為異步發電機等效電抗。

從式(7）可得,異步發電機并網沖擊電流的峰值,與發電機參數、發電機的剩磁感應電勢和機端電壓有關。異步發電機的剩磁很小,如果忽略定子電阻R1和剩磁感應電勢E1r,可得異步發電機并網時沖擊電流的最大峰值為

同樣,取標幺值后,可得異步發電機并網最大沖擊電流倍數為

可見,忽略定子電阻R1和剩磁感應電勢E1r的情況下,式(6）和式(9）相同,并網時的沖擊電流可以用機端短路的三相短路電流來進行計算。根據電機廠家資料,此發電機機端三相短路時的電流波形如圖4所示。

圖4異步發電機機端三相短路時的電流

可以看出,機端三相短路電流值約為11In(C相峰值）,換算成有效值約為7.8In,則速斷保護啟動值為:

式中,Krel為可靠系數,取1.3:Ik(3）為機端三相短路電流:In為異步發電機額定電流:Ict為電流互感器變比。靈敏度經校驗足夠,此處不再計算。根據并網錄波實測,此臺異步發電機并網沖擊電流最高值出現在A相,如圖5所示。最大沖擊電流0.701A。折算到一次值需乘以CT變比1250/1和錄波鉗形電流夾變比50/10,并換算到有效值約為5.1In,小于機端三相短路電流7.8In,因此速斷保護的定值正確。

圖5異步發電機機并網沖擊最大電流

3.2逆功率保護設置

與同步發電機相同,異步發電機亦是由原動機拖動輸出有功功率。逆功率保護的設置主要用于保護原動機。當異步發電機因為某種機械或電氣故障原因作為電動機運行時,會對原動機造成機械損傷。因此,逆功率保護的設置是有必要的。根據膨脹機廠家的現場調試經驗,逆功率報警值設置為額定功率的2%,約140kw:跳閘段定值設置為額定功率的3%,約171kw:跳閘延時可設置為19。

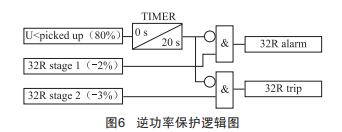

需要注意的是,發電機并網初期是電動機狀態,為防止逆功率保護誤動,發電機并網到發電這一段過程應設置保護閉鎖。由于發電機在并網前由原動機拖動,發電機定子上沒有電壓,因此可以采用發電機機端電壓作為逆功率保護的閉鎖信號,即設置發電機機端電壓建立之后投入逆功率保護,閉鎖電壓設置按額定電壓的80s進行設置,閉鎖時間為209,閉鎖邏輯通過保護裝置實現,邏輯如圖6所示。

4結語

經本文分析,可以得到以下結論:(1）綜合天然氣差壓余能的優勢、大機組廠用電無功較多的條件和異步發電機組結構簡單、造價相對便宜的特點,異步發電機應用在天然氣差壓余能項目中是可行的。(2）對于單臺以上大機組的發電廠,可利用快切裝置切換廠用電,實現靈活供電。(3）異步發電機實際應用時的保護整定與普通異步電動機不同,要考慮躲過并網沖擊電流,并設置逆功率保護。
