引言

目前,水下焊接技術已經成為海洋工程、油氣管道、核電工程、船舶工程以及橋梁工程等諸多水下結構維修的必備技術手段。水下濕法焊接因其具備裝置簡單、焊接成本低等優點,目前在不超過30m水深的環境下應用最為廣泛。但是焊接操作者在水下環境中進行濕法焊接時,由于無法看清電弧和焊縫位置,既要進行焊接方向的行走運動,又要進行焊條的送進動作,這對操作者技能提出了巨大挑戰,且目前所用的水下焊條盡管添加了大量造氣劑和穩弧劑,但引弧過程仍然比較困難,難以滿足要求。

鑒于此,本文設計了一種能夠自動送進焊條的水下濕法焊條半自動焊接試驗裝置,并基于PLC對該裝置的電氣控制系統進行了設計,實現了水下濕法焊條電弧焊過程的自動送條和輔助回抽引弧過程。

1水下濕法半自動焊條電弧焊試驗裝置系統

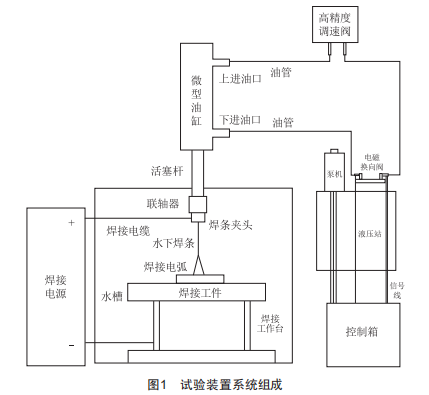

該試驗裝置系統(圖1）主要由焊接電源、微型油缸、液壓站(含泵機和電磁換向閥）、焊條送進機構(含聯軸器和夾頭）、水槽、工作臺、控制箱、油管、焊接電纜、信號線等組成。

該系統工作過程是利用液壓站為微型油缸供油,利用微型油缸活塞桿的移動帶動焊條做直線運動,從而實現焊接過程中焊條的自動送進和回抽。焊接電源、焊接工作臺、焊接工件、焊接電弧、水下焊條、焊條夾頭以及焊接電纜則組成了焊接回路。為了防止焊接過程中微型油缸帶電,聯軸器采用絕緣橡膠材料制成。

2液壓系統工作原理

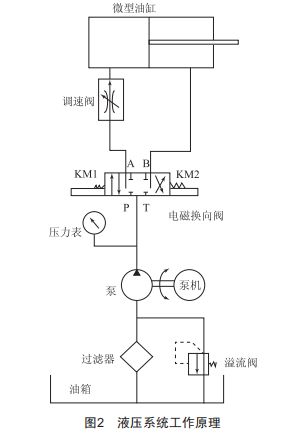

液壓系統的工作原理如圖2所示。油箱的減摩液壓油經過濾器后在泵機作用下,經電磁換向閥通過A、B口供給微型油缸的兩個進油口,分別對應圖1的上進油口和下進油口,以此實現焊條的送進與回抽功能。其中,A口與油缸之間串聯高精度的調速閥,以實現焊條送進過程中送進速度的調節。焊條回抽時,調速閥調節不起作用,一方面方便更換焊條的快速回抽,另一方面在輔助回抽引弧時達到快速回抽引弧的目的。

3電氣控制系統設計

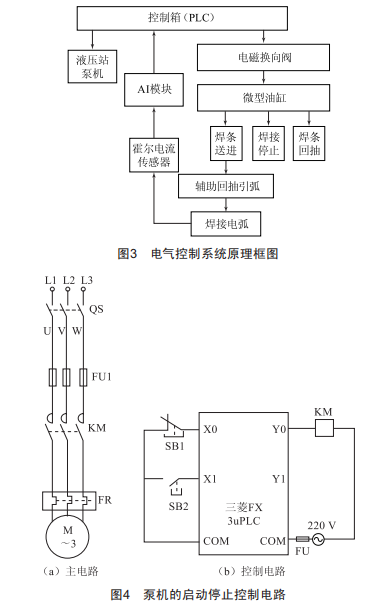

整個電氣控制系統的設計原理如圖3所示。

3.1泵機啟動停止控制

泵機的主電路圖和控制電路如圖4所示。

泵機的啟動、停止控制電路比較簡單。通過梯形圖程序,當按下啟動按鈕sB2后,PLC輸出繼電器Y0導通后實現Y0的自鎖,這樣交流接觸器KM線圈得電,主電路中KM主觸點閉合,泵機啟動。按下停止按鈕sB1后,通過梯形圖程序,輸入繼電器x0斷開,輸出繼電器Y0也斷開,主電路中交流接觸器KM主觸點斷開,實現停轉。繼續按下sB2后,動作重復。注意主電路中泵機U、V、w三相不能接反。

3.2焊條送進、回抽控制

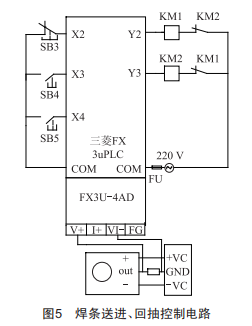

焊條的送進、回抽控制電路如圖5所示,結合圖2的液壓系統工作原理進行分析。

與泵機的啟動、停止控制電路類似,在焊條送進、回抽控制電路中,利用電磁換向閥的左右兩個線圈KM1和KM2分別控制焊條的送進和回抽。當開關sB4閉合后,KM1線圈得電,同時常閉觸點KM1斷開,KM2線圈失電。形成互鎖后,保證圖2中的微型油缸活塞桿往右移動,即圖1中的活塞桿下移,焊條送進。反之分析一樣,開關sB5閉合,則焊條回抽。通過梯形圖程序,在送進程序和回抽程序中均串入輸入繼電器x2的常開觸點,則可實現sB3的焊接暫停過程。

在系統中實現焊條輔助回抽引弧功能稍微復雜。利用霍爾電流傳感器的輸出電壓信號接入三菱Fx3U系列PLC的AI模塊Fx3U-4AD后,由PLC處理該信號,并和閾值相比較。如果焊條送進時與焊接工件相接觸形成短路,則Fx3U-4AD接收到的電壓信號大于閾值,此時通過程序讓Y2斷開,Y3置閉合1s,輔助焊條回抽實現引弧過程,然后繼續恢復Y2的閉合,斷開Y3,繼續進行焊接過程。如果Fx3U-4AD接收到的電壓信號小于閾值,則說明焊條尚未碰到焊接工件,繼續送進焊條。以上程序可用圖6的軟件流程進行說明。

4結語

本文設計了水下濕法半自動焊條電弧焊試驗裝置系統,設計了泵機啟動停止控制和焊條送進、回抽電氣控制系統的硬件電路和軟件流程、程序,該系統經過仿真和實際運行,證明了其能達到預期效果。
