引言

經過20多年的商業運營,天然酯油（也稱高燃點植物油）作為最成功的礦物油替換油,已經被廣泛應用于變壓器領域。全球范圍內目前超過120萬臺變壓器使用天然酯油在網運行,其中電壓等級最高至420kV,容量最大至375MVA的電力變壓器已成功投運。

從變壓器設計角度看,由于物理、化學性質不同,導致天然酯油和礦物油的黏度、水飽和度（親水性）、介電常數、tan6等參數差別較大,必將影響變壓器設計。本文以220kV交流芯式電力變壓器為對象,通過主絕緣電場的仿真計算,分析了天然酯油對變壓器絕緣結構造成的影響,其中天然酯油是指大豆油。

1天然酯油、礦物油及其浸漬紙板件的絕緣性能對比

1.1天然酯油和礦物油的絕緣性能對比

文獻分別對天然酯油在工頻均勻電場、雷電沖擊非均勻電場及爬電等不同條件下的擊穿性能進行了試驗分析,并與相同試驗情況下的礦物油進行了對比,得出以下結論:除了針板電極這種極不均勻場,天然酯油和礦物油的擊穿性能在工頻和雷電沖擊（正負極性）、均勻和稍不均勻場、油隙間和表面爬電等情況下幾乎相同。

1.2天然酯油、礦物油浸絕緣材料的絕緣性能對比

對于油浸紙板,在紙板孔隙中的油由于放電距離小而具有相對較高的擊穿強度,然而它仍是混合介質較弱的部分。由于天然酯油與礦物油本身擊穿性能相近,可以認為天然酯油、礦物油浸絕緣材料的擊穿性能相近。

1.3相對介電常數

相對介電常數反映了絕緣材料束縛電荷的特性,是交流變壓器絕緣結構設計的基礎。天然酯油及其浸漬絕緣材料的相對介電常數分別為3.2、4.1（匝絕緣）和4.7（絕緣紙板）。

綜上,用于礦物油變壓器的絕緣設計許用值或設計曲線同樣可應用到天然酯油變壓器。墨西哥某臺230kV、33.33MVA的殼式自耦變壓器在2011年更換天然酯油后通過了出廠試驗,這也從實際產品角度證實了以上觀點。

2不同油浸變壓器絕緣結構計算對比分析

本文以sFsZ-240000/220大阻抗變壓器為研究對象進行絕緣計算分析。線圈排列從鐵芯到油箱依次為高壓、中壓、調壓、低壓。本文對原產品絕緣結構分別浸漬礦物油（已通過出廠絕緣試驗）和天然酯油,縮小主距尺寸浸漬天然酯油3套方案進行計算。其中縮小主距方案是結合天然酯油特點,保證線圈內外表面第一道油隙尺寸不變,同時滿足阻抗和溫升等整體調整結果,并非單純減少主距。

2.1主絕緣計算結果

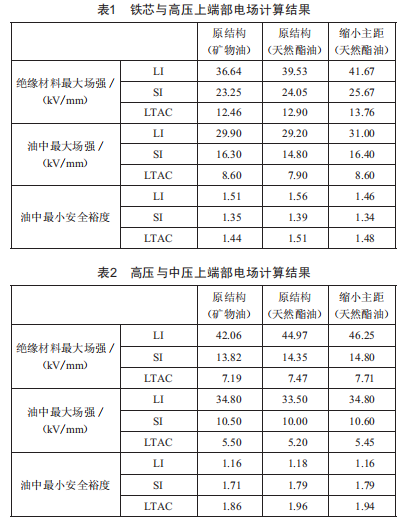

本文采用全域掃描法對主絕緣進行考核,許用場強考慮非均勻電場擊穿場強分散性影響,選擇場強較大區域:鐵芯與高壓主空道（上端部）和高壓與中壓主空道（上端部）兩部分的最大場強及安全裕度計算結果如表1、表2所示。表中LI、sI、LTAC分別表示雷電沖擊、操作沖擊和工頻耐壓。

在絕緣結構不變的前提下,采用天然酯油時,油中最大場強降低,同時安全裕度增加。絕緣材料中最大場強雖有所增加,但仍小于局放起始場強。

2.2爬電計算結果

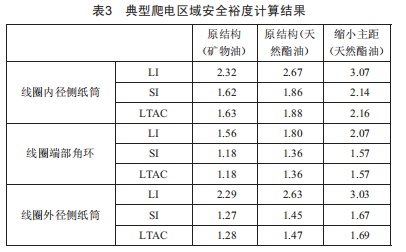

本文主要對典型爬電區域進行計算,安全裕度計算結果如表3所示。

天然酯油浸漬結構在縮小主距的情況下,其典型爬電區域的安全裕度最低值與礦物油相當。

3結語

當?shù)V物油變壓器的絕緣設計許用值或設計曲線用于天然酯油變壓器中一樣安全可靠的前提下,線圈間主空道尺寸由變壓器油和絕緣材料的相對介電常數比例決定。對于天然酯油,其與絕緣材料介電常數比例比礦物油與絕緣材料的介電常數比例小,場強在變壓器油和絕緣材料兩種介質中相對平均,理論上可以縮小主距。對于240000kVA大阻抗變壓器,鐵芯到高壓線圈的主距可縮小7%,高壓到中壓線圈的主距在此基礎上再縮小6%。在縮小主距后,爬電區域仍可滿足絕緣要求。
