引言

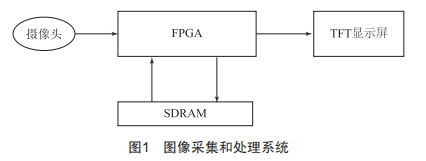

基于FPGA的圖像采集和處理系統具有功耗低、體積小、處理速度快的優勢,在圖像采集和數據處理方面有廣泛應用。本次設計主要解決了視頻流數據實時顯示和圖像預處理問題,圖像采集和處理系統基于FPGA和OV5640攝像頭,通過OV5640攝像頭進行圖像數據的采集,然后將其傳輸至FPGA內部,FPGA首先控制視頻流數據存儲在SDRAM中,再將其傳輸至TFT顯示屏進行實時視頻流顯示。與此同時,內部集成圖像處理模塊能實現視頻數據的中值濾波、高斯濾波、邊緣檢測等功能。該圖像采集和處理系統結構如圖1所示。

1攝像頭

本次設計攝像頭選用OV5640,支持MIPI和DVP兩種接口。DVP接口是并行總線接口,MIPI接口是LVDS低壓差分接口?，F(xiàn)擬采用DVP接口驅動該攝像頭。

OV5640所使用總線為SCCB,該總線類似于I2C總線,總線時序分為寫時序和讀時序。

寫時序:Start一deviceid一ac一一kaddr一ac一一kdata一ac一一Stwp:

讀時序:Start一deviceid一ac一一raddr一ac一一Start一ac一一rdata一nac一一Stwp。

其中,Start表示啟動總線:deviceid是設備ID,最后一位表示讀寫操作碼,低表示寫,高表示讀:ac一是寫操作應答信號:kaddr表示寄存器地址:raddr表示寫對應的寄存器數據:kdata表示寫寄存器數據:rdata表示讀對應的寄存器數據:Stwp表明關閉總線。

使用OV5640,需首先進行上電初始化,然后對其關鍵寄存器進行配置以實現寄存器初始化。經過上述兩個步驟后,即可操作該攝像頭進行圖像采集。擬選擇的視頻采集參數為480dpi,刷新率60fpS,圖像格式為RGB565。由此算出PCLK時鐘頻率至少為PCLK=800×480×(16bit/8bit）×60=46.08MHz,而從時序可知圖像顯示會有一定比例無效像素點,故PCLK實際頻率大于46.08MHz。

在視頻流數據實時采集到FPGA再通過VGA接口實時顯示于鏈路中,二者數據速率存在偏差,故需要在其中添加圖像數據緩沖單元。圖像的每個像素點為16bit,計算可知一幀有效圖像的數據量大小6.144Mbit,片內ram無法滿足要求,故選用外部存儲方式。外部存儲選擇SDRAM,并將SDRAM的存儲空間分為兩個子空間,每個子空間存儲一幀數據,實時通過乒乓操作進行切換,從而達到視頻流數據的無縫傳輸。

2SDRAM

SDRAM全稱為同步動態隨機存儲器。同步指其工作頻率與對應控制器的系統時鐘頻率相同,且內部命令的執行與數據傳輸都是以該時鐘為基準。本設計選用HY57V281620SDRAM,共有128Mbit存儲空間,4個Bank。

為控制SDRAM,首先需對其進行上電初始化,然后便可對SDRAM進行操作,即讀、寫以及刷新。根據數據手冊中讀寫刷新操作的說明,最終完成SDRAM的控制器設計,能夠?qū)崿F(xiàn)FPGA外掛SDRAM的讀、寫、刷新操作。

3TFT顯示器

視頻顯示器選擇RGB接口TFT屏,RGB接口的TFT屏掃描方式和VGA標準類似,都為行列掃描。TFT屏掃描方式與VGA差異在于VGA顯示器接收模擬信號,而TFT屏則省略了此過程,直接接收數字信號。故可以按照設計VGA顯示器的方法驅動該顯示屏。

為驅動VGA接口,需了解其時序,其分為行掃描、列掃描。掃描從屏幕的左上方開始,從左到右,從上到下進行掃描,每掃完一行,電子束都回到屏幕的下一行左邊起始位置。在這期間,CRT對電子束進行消隱。每行結束時,用行同步信號進行行同步:掃描完所有行,用場同步信號進行場同步,并使掃描回到屏幕左上方。同時進行場消隱,預備下一場(幀）的掃描。

不同VGA顯示屏之間除了時序參數不一樣外,其他并無差異,可按同一方式設計。在設計VGA驅動代碼時,可將時序指標進行參數化設計,這樣在更換顯示屏?xí)r只需改動參數便可完成驅動。

3圖像處理模塊

圖像處理模塊用于實現視頻流數據的圖像預處理,包括中值濾波、SObe1邊緣檢測等。不同于ARM、DSP等通用CPU,FPGA進行圖像處理能高速并發,重復設計,流水線控制。

中值濾波是一種基于排序統計理論的非線性平滑計數,能有效平滑噪聲,且能有效保護圖像的邊緣信息,所以被廣泛應用于數字圖像處理的邊緣提取,其基本原理是把數字圖像或數字序列中一點的值用該點鄰域內所有點的中值來代替。

在FPGA中實現中值濾波,首先利用移位寄存器生成3×3像素矩陣,然后使用當前待濾波像素領域的9個像素的中值代替該像素。求中值的方法是:(1）對3×3矩陣的每行按從大到小進行排序。(2）利用排序法求出最大值那一列的最小值,求出數那一列的中間值,求出最小值那一列的最大值。(3）將求出的三個值再排序,這三個值的中間值就是這個3×3矩陣的中間值。

45SOb1邊緣檢測

SObe1算子主要用作邊緣檢測,在技術上,它是離散型差分算子,用來計算圖像亮度函數灰度的近似值。SObe1邊緣檢測的核心在于像素矩陣的卷積,卷積運算的本質就是對制定的圖像區域的像素值進行加權求和的過程。其計算過程為圖像區域中的每個像素值分別與卷積模板的每個元素對應相乘,將卷積的結果做求和運算。

與中值濾波一致,采用移位寄存器實現3×3像素矩陣。SObe1算子的實現劃分為3個步驟:(1）計算Gx、Gy:(2）求GEQ \* jc3 \* hps10 \o\al(\s\up 3(+GEQ \* jc3 \* hps10 \o\al(\s\up 3(:(3）求GEQ \* jc3 \* hps10 \o\al(\s\up 3(+GEQ \* jc3 \* hps10 \o\al(\s\up 3(的平方根。其中,Gx、Gy為原圖像3×3像素矩陣與橫向縱向高斯模板卷積后矩陣,求平方根時調用成熟穩定可靠的CORD1C1P核實現。

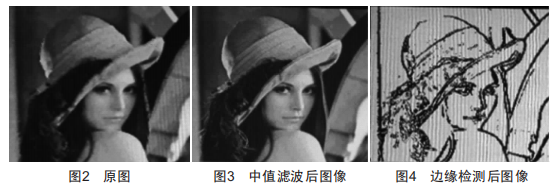

原圖與經過中值濾波和SObe1邊緣檢測的圖像分別如圖2、圖3、圖4所示。由圖2、圖3對比可知,中值濾波后清晰度較好,有效過濾了椒鹽噪聲。由圖3、圖4對比可以看出邊緣的部分顯示為黑,其余部分顯示為白,這樣可以清楚看到圖像邊緣。

6結語

本文對圖像采集系統的各個分模塊做了獨立設計,并將其整和、協調控制,完成了實時視頻流數據的高速采集、高清顯示以及圖像預處理功能,并能夠?qū)?shí)時視頻流數據進行中值濾波、SObe1邊緣檢測等處理。
