引言

隨著人們節水環保意識的不斷加強以及消費者自我保護意識的提高,人們對水龍頭的造型、功能及節能需求等提出了更高要求。水龍頭的使用一方面滿足了人們清潔、除菌的實際需求,另一方面它極易造成細菌滋生與交叉感染。北京解放軍62醫院對所抽取病區的15個水龍頭進行了實驗檢測,消毒前水龍頭全部被病原菌污染,消毒后無病原菌生長,消毒后1h污染程度為0.34%、4h后污染程度為73.18%。可見在人口流動密度較大的醫院、商場、汽車站等公共場所,水龍頭的頻繁使用會造成二次細菌傳播。因此,設計一款防交叉感染的抗菌環保型水龍頭顯得尤為重要。

1水龍頭發展現狀及問題分析

目前,市場上主要存在機械式和智能式兩種類型水龍頭,后者主要代表為感應式水龍頭,其運用現代科技移除了開關把手,達到抗菌、降低污染的功效,但其感應靈敏度具有周期性,且后期維修價格昂貴,維護成本高,在普通家庭中較少見。機械式水龍頭以機械原理進行設計,通常有開關把手部件,不易損壞,易修理,成本低,但把手位置易滋生細菌,發生交叉感染,在節水環保方面不如智能式水龍頭。本文在保留機械式水龍頭現有優勢基礎上,改良設計了一款抗菌環保型水龍頭。

2抗菌環保型水龍頭的研發意義

2.1通過改變水龍頭開啟部件位置,減少細菌滋生,防交叉感染

機械式水龍頭的開啟部件,即手柄通常設計在水龍頭出水主體左右或后方位置,在打完皂液后沖洗時,會出現開關手柄處還沾染皂液的問題,也是最易產生污染的環節。本產品設計打破了傳統開關手柄位置,將其移至水龍頭正下方,洗手時出水口先沖洗手柄再沖洗手,解決了水龍頭開關處沾染細菌的清潔問題。開啟手柄設置于出水口出水方向,開啟水龍頭清洗物體時,水流同時清洗手柄,將附著在手柄上的雜物和細菌沖洗干凈,不會使其殘留在手柄上,減少細菌滋生,防交叉感染。

2.2通過改變水龍頭出水狀態,以水幕效果實現節水環保功能

水龍頭出水形態一般都是"點狀線式",本設計則改變水流造型,水龍頭出水口出水先到達開關手柄處,在開關手柄處設置了吸收幕布,使得出水口水流分散為細流,增大了沖洗面積,減小了水流沖擊,提高了水利用率,有利于節約用水。開啟手柄的表面具有弧形凸起,濺出的水流更容易形成水幕,增大沖洗面積,進一步實現節水環保目的。

2.3提高經濟效益與社會效益

目前水龍頭市場的機械式水龍頭仍占一定市場份額,雖然價格低,但不環保節能,存在細菌傳播隱患。機械式水龍頭通過造型改變,微調內部結構位置,使得感應水龍頭更加衛生,提升機械水龍頭的防菌作用。本設計不是從無到有的設計,是在現有機械式水龍頭基礎上進行改良設計,可操作性高,防菌、環保、衛生等理念符合消費者需求,能產生一定的經濟效益與社會效益。

3抗菌環保型水龍頭的具體研發設計方案

3.1目前水龍頭存在的設計缺陷

目前常見的水龍頭開啟手柄是另外設置,設置在出水口上方或側面,洗手或洗其他物品時都會先碰觸到手柄,然后再開啟水龍頭。因此,手柄上會沾染許多不清潔物質,如洗手液、洗潔精、細菌等。而使用完后關閉水龍頭時又要再次碰觸,導致二次污染。尤其在公共衛生場所、醫院等環境中,由于人員繁多且雜亂,病菌、病原體多,使用傳統水龍頭反而造成交叉感染、疾病的傳染。而感應式水龍頭由于成本高,故障率高,流量和溫度都無法人為調節等,無法低成本、高效率地推廣使用。

3.2抗菌環保型水龍頭產品的研發設計創新

3.2.1創新點1:水龍頭開啟手柄設置于出水口正下方位置

本設計將自身不帶自潔消毒功能的水龍頭手柄位置移至水龍頭出水口正下方,水流路徑為先經過開關手柄,沖洗手柄后再往下流,洗手位置在開關手柄正下方,如圖1所示。出水過程中,水流同時清洗開啟手柄,將附著在開啟手柄上的雜物沖洗干凈,不會有雜物、病菌等殘留在開啟手柄上,清洗完關閉水龍頭,保持開啟手柄清潔。整個結構布局完全改變傳統水龍頭的布置方式,通過水流沖洗手柄達到除菌效果,避免因手柄污染而導致人的交叉感染。

3.2.2創新點2:水龍頭開啟手柄處經過水流位置設計通孔與導流槽

開啟手柄上設有一通孔,出水口的出水方向朝向此通孔,開啟手柄的上表面固定安裝有一個用于吸收水流沖擊力并減少水流飛濺的吸收幕布,吸收幕布的中心部位位于通孔內凹陷處。作為進一步的改進,開啟手柄的上表面設有若干沿通孔徑向延伸的導流槽,導流槽從通孔邊緣延伸至開啟手柄的下表面,使得出水口水流分散為細流,增大了沖洗面積,減小了水流沖擊,提高了水利用率,有利于節約用水。本設計改變了水流方向,水流形態從"柱狀"變?yōu)?幕狀",既加大水流面積,增加舒適度,又達到了節水環保目的。

3.2.3創新點3:改變了傳統的熱水與冷水混合得到溫水的方式

由于開啟手柄的通孔內設置了連接熱源的熱交換絲,使得通過通孔的水幕能夠被快速加熱,得到溫水,這種加熱方式與傳統熱水與冷水混合后得到溫水方式相比,傳統方式首先要得到熱水,如果熱水用盡,則無法繼續使用,而采用本設計加熱方式后,只要有熱源就能加熱水,熱水不會間斷。在導向孔內設有石棉隔熱層,減少了熱交換絲與開啟手柄之間的熱交換,避免了熱量過多流失,保證了熱交換段足夠的工作熱量。

4水龍頭產品結構設計

抗菌環保型水龍頭的結構示意如圖1所示,抗菌環保型水龍頭中球閥的安裝結構示意如圖2所示,圖1中A-A位置的剖視放大示意如圖3所示,在圖1中B-B位置的剖視放大示意如圖4所示,抗菌環保型水龍頭中控制機構的結構示意如圖5所示。

1一水龍頭本體;2一開啟手柄;3一吸收幕布;5一上限位凸起;6一下限位凸起。

圖l抗菌環保型水龍頭結構示意圖

2一開啟手柄;7一球閥;8一進水通道;701一閥體;702一閥芯;

703一中心孔;704一轉軸;705一扁形傳動部;706一螺母。

圖2抗菌環保型水龍頭中球閥的安裝結構示意

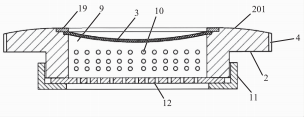

2一開啟手柄;3一吸收幕布;4一導流槽;9一通孔;10一熱交換絲;

11一防護帽;12一防護網;19一壓片;201一弧形凸起。

圖3A-A位置的剖視放大示意圖

2一開啟手柄;10一熱交換絲;13一石棉隔熱層;201一孤形凸起。

圖4B-B位置的剖視放大示意圖

2一開啟手柄;14一截止閥;15一閥芯;16一導熱通道;

17一隨動齒輪;18一扇形齒輪。

圖5抗菌環保型水龍頭中控制機構結構示意圖

5結語

本文設計研發的抗菌環保型水龍頭,其產品內在結構的創新設計不僅適用于水龍頭產品,還適用于具有同樣出水功能的蓮蓬等衛浴產品,在給人們帶來方便、舒適的同時,更注重其安全、衛生與健康方面的使用體驗,體現了產品設計的環保意識與人性化。
