引言

無論是直流電路,還是交流電路,電阻器是組成電路的最基本元件,而色環電阻由于能供電工操作人員方便快捷的識讀電阻阻值,便于檢測和更換而成為應用最多的電阻器類型。因此,正確識讀色環電阻在理論和實踐層面都有重要意義。

色環電阻的識別選自"電工電子系統的功能分析與檢測"課程,該課程是本校汽車運用與維修、汽車檢測與維修專業的基礎課,開設在大一下學期。結合汽車專業特色,本課程選用王廣海主編的汽車電工電子教材。該書以任務為引領,用項目做驅動,符合高職教育特色。運用色環電阻識別方法識別出色環電阻的阻值,既是重點內容,又是難點內容,要求能夠識別出色環電阻的首末環。因?yàn)樯h(huán)電阻的識別內容抽象、缺乏操作過程、效果難以觀測,并且色環電阻器色環顏色辨認不清,種類不全,因此,本文將色環電阻的識讀做成微課,便于學生理解和掌握,攻破重難點。情感目標是樹立科學的學習態度,培養工作計劃意識,內化嚴謹?shù)穆殬I(yè)素養。能力目標是學會以團隊合作的方式完成工作任務,能通過自助探究的方式學習理論知識。

1色環電阻的含義

色環電阻是在電阻封裝上(即電阻表面）涂上一定顏色的色環,以代表這個電阻的阻值。色環實際上是早期為了幫助人們分辨不同阻值而設定的。色環電阻目前應用還是很廣泛,如家用電器、電子儀表、電子設備中常?？梢砸姷?如圖1所示。

2色環電阻的識讀方法

色環電阻的識讀方法有兩種:色碼法和萬用表測量法。

2.1色碼法

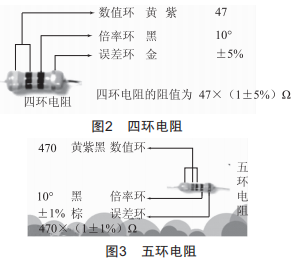

色碼法是根據色環電阻表面的顏色來識別電阻阻值。四環電阻阻值的識別方法:四環電阻前兩環代表的是數值環,第三環代表的是倍率環,最后一環代表的是誤差環。從四環電阻的識讀上升到五環電阻的識讀,符合建構主義規律。這里主要講解的是四環電阻和五環電阻每一環代表含義的相同之處和不同之處,不同之處是四環電阻前兩環代表數值環,而五環電阻前三環代表數值環。相同之處是,四環電阻、五環電阻倒數第二環和最后一環分別代表倍率環和誤差環。結合色碼法,圖2、圖3為四環電阻和五環電阻,四環電阻的阻值是47Ω,誤差土5%:五環電阻的阻值是470Ω,誤差士1%。色環電阻的識別方法同樣適用于色環電容的識讀。

2.2萬用表測量法

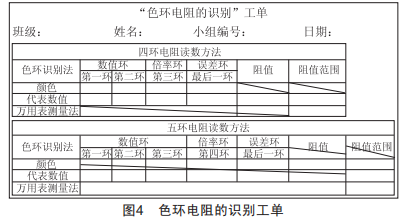

色環電阻讀取方法還可以用萬用表測量。使用萬用表的方法步驟和注意事項要規范,然后以小組為單位進行技能比拼,完成工單,如圖4所示,用色環識別法和萬用表測量法兩種方法讀出色環電阻的阻值。

3快速識讀色環電阻的技巧

色環電阻的顏色較多,同學們識讀色環電阻要查表,要想快速識讀色環電阻,就要讓學生記住每個顏色代表的數值是多少,這對學生來說比較困難,所以總結了一個口訣方便同學記憶。

3.1口訣法

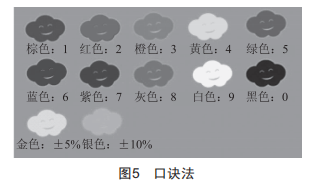

棕1紅2橙是3,4黃5綠6是藍,7紫8灰9雪白,黑色是0記心間。金5銀10它是尾,數值倍率誤差環,依次讀出是阻值?？谠E朗朗上口,方便學生快速記憶,如圖5所示。

3.2對比法

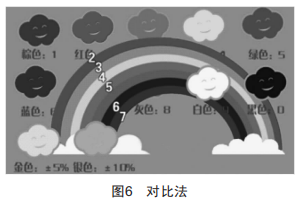

恰好生活中彩虹的顏色與色環電阻顏色代表的數值很相近,如圖6所示,這個方法也能使學生快速記憶色環電阻顏色代表的數值,經過教學實踐,效果非常好,可以使學生在沒有色環電阻阻值表的情況下快速識別出色環電阻的阻值。

3.3實物感知

拿出色環電阻實物及電路板,讓學生在電路板上找出電阻實物,讓學生觀察色環電阻外形及每一環顏色,感知電阻實物。

3.4微課教學

因?yàn)樯h(huán)電阻的識別知識內容抽象、缺乏操作過程、效果難以觀測,并且色環電阻器色環顏色辨認不清,種類不全,因此,將色環電阻的識讀做成微課,便于學生理解和掌握,攻破重難點。

4色環電阻首末環識別技巧

學生掌握快速識別色環電阻阻值的方法后,能夠區分色環電阻的首末環也特別重要,首末環的正確與否關系到電阻值是否正確,這里總結了4個方法區分首末環:(1）離端部近的為首環:(2）端頭任一環與其他較遠的一環為最后一環:（3）金銀在端頭的為最后一環:(4）紫灰白一般不會是倍率,即不大可能為倒數第二環。

5結語

用不同顏色代表數字,可表示標稱值和偏差,常用于電阻標志。國外也有用色碼標注電容與電感的。能否正確識別色環電阻,已成為考核電子行業人員專業能力的基本項目之一。本文介紹了四種快速識讀色環電阻的方法,經過教學實踐證明效果較好。
