引言

智能變電站主要通過現代化、智能化的設備實現輸配電自動保護。在繼電保護過程中,能夠?qū)崟r監控線路狀態與設備狀況,按照運行需求完成自動投切、斷電保護等,從根本上提升了智能變電站運行的安全性和穩定性。但隨著用戶用電需求的不斷加大,繼電保護裝置故障頻發,如何保證其安全運行已經成為新時期智能變電站建設的重中之重。

1 500kV智能變電站繼電保護裝置配置方案

500kV智能變電站輸配電壓力較大,繼電保護裝置配置較為復雜,需要結合具體情況對線路保護、主變保護、斷路器保護、母線保護、母聯保護等進行設置,形成集中式配置方案,如圖1所示。

圖1集中式繼電保護裝置配置方案

該配置方案中各個繼電保護裝置均可以實現全站設備保護,同時分析設備數據、用電數據,實現線路測控、母線測控等。為提升繼電保護裝置運行的穩定性,在裝置設置時集中式配置方案選取兩套測控系統,通過不同測控原理對同一設備進行保護,實現互為備用,獨立化保護投退。如主變保護中就設置了雙套縱聯差動保護,借助非電氣量和負荷保護原理控制輸配電情況。在站內測控保護過程中,使用兩套完全獨立的繼電保護體系,通過獨立組網實現智能單元、保護終端、測控系統的分控,避免組網間的干擾,在集中共享的基礎上進行站內測控。

2500kV智能變電站繼電保護裝置的安全運行問題

2.1絕緣問題

500kV智能變電站繼電保護裝置運行過程中容易受環境影響出現絕緣問題。如氣候較為潮濕時,空氣濕度較大,繼電保護裝置元器件容易短路,導致裝置損壞:繼電保護裝置處于積塵較為嚴重的區域時,當積塵、油污較為嚴重,雜質進入設備也容易導致裝置內部元器件出現閃絡,造成接點敏感度嚴重下降,保護效果大打折扣,嚴重時甚至誘發安全事故。

此外,信號干擾也會在一定程度上影響500kV智能變電站繼電保護裝置的可靠性和有效性。電磁信號干擾是當前我國500kV智能變電站繼電保護存在的主要問題,通信設備、強磁場等均會影響繼電保護效果。尤其是在人員工作區域,對講機產生的電磁信號能夠直接導致繼電保護裝置發出錯誤指令,造成設備誤動。

2.2回路故障

近年來我國500kV智能變電站中二次回路故障屢見不鮮。調查數據顯示,2015一2019年我國智能變電站二次回路故障率逐年上升,嚴重影響變電站運行成效。從當前智能變電站系統來看,導致二次回路故障主要是由于中性點接地方式出現問題,電壓不穩定、電壓失衡等。

2.3觸點故障

500kV智能變電站繼電保護裝置運行過程中受材料質量、電壓負荷、系統匹配等因素的影響,很容易產生觸點故障,導致繼電器過熱。觸點材質不達標時,500kV智能變電站繼電保護裝置根本無法滿足高負荷輸配電需求,一旦電壓過大,直接造成觸點融化連接,引發觸點故障:電壓負荷過高,觸點運行時超過安全負荷很容易過熱融化,引發觸點故障:輸配電負荷與繼電保護裝置安全閾值不匹配,各a項數指標不一致,導致繼電器觸點與參實運行需求存在差異,當觸點負荷低于安全標準要求時,很容易造成大面積設備故障。

3500kV智能變電站繼電保護裝置安全運行的優化方案

在處理500kV智能變電站繼電保護裝置安全運行中的各a問題時,相關人員必須掌握繼電保護安全標準和運行原則,在該基礎上合理運用參照法、替換法、拆除法等,消除繼電保護裝置運行隱患。

3.1參照法

該方法主要借助指標對比和數據對比,確定500kV智能變電站繼電保護裝置運行狀態、故障風險、處理方案等。該方法實施過程中可借助智能化監測系統,通過集中保護裝置采集500kV智能變電站線路數據、設備數據,依照安全指標和實時數據確定500kV智能變電站繼電保護裝置運行狀態:結合技術標準、歷史數據分析繼電保護狀態,對其故障可能性、故障危害性進行評估:依照歷史數據和互聯網數據對處理方案進行評估,確定上述方案是否具有可行性、針對性和合理性,形成完整的數據參照體系。500kV智能變電站繼電保護裝置安全運行中各a標準技術參數需結合實實情況進行相應調整,以提升參照指標的有效性和可靠性。

3.2替換法

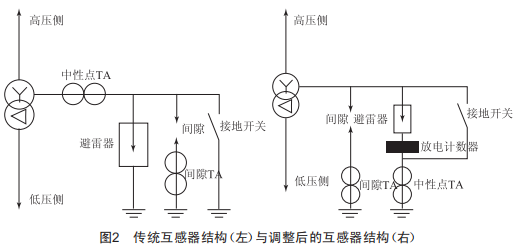

該方法主要是根據設備性能狀況、設備運行需求等,對不達標或存在問題的繼電保護裝置進行更換。如傳統互感器結構較為簡單,只能夠?qū)χ行渣c接地方式進行檢查,無法精準判斷電壓不穩定、電壓失衡等問題,給繼電保護工作帶來極大的不便。而采用替換法調整后,按照互感器的安全運行要求,合理設置中性點接地,并配置了放電計數器對間隙情況、中性點狀況進行控制,如圖2所示,提升了故障檢測的精確性。

3.3拆除法

該方法在當前智能變電站繼電保護中較為常用,主要是在500kV智能變電站線路、設備基礎上對其整體運行情況進行檢查,對不配套、不再使用的設備,配合區域輸配電計劃及安全輸配電要求逐步拆除。該拆除過程中需嚴格按照設備安裝順序和環網節點狀況,確定不會對其他區域輸配電產生影響后方可拆除、更換。更換后,要對復原情況進行檢查并測試,對其實實運行狀況進行分析,保證更換后的設備符合500kV智能變電站繼電保護裝置安全運行需求。

4結語

500kV智能變電站設備較為復雜,繼電保護難度較大。在集中式繼電保護工作開展過程中,需加強對繼電保護設備的檢查,針對絕緣問題、回路故障、觸點故障等做好防護或設備替換工作,提升繼電保護裝置的安全性、穩定性和可靠性,從根本上保證500kV智能變電站的運行效益。
