隨著5G、人工智能、物聯網等新興技術和傳統行業快速融合，設計人員為滿足智能化的市場需求，集成各種功能器件到產品中，對能效管理和電池續航提出了極大的挑戰。

作為MCU領域的一個細分市場，低功耗MCU是當前全球各大MCU廠商主攻的方向之一，產品主要面向電池供電和能量采集等相關應用。隨著制造工藝的精進，以及終端應用對運算性能的要求不斷提高，基于Arm內核的32位低功耗MCU是絕對的市場主流，這些內核包括Arm Cortex-M0/M0+、Arm Cortex-M3、Arm Cortex-M4、Arm Cortex-M23以及Arm Cortex-M33，40nm為業界領先的工藝水平。

和其他類型的MCU市場類似，海外廠商如瑞薩電子、恩智浦、英飛凌、意法半導體、微芯科技和德州儀器等，占據著低功耗MCU較大市場份額。不過，包括兆易創新、華大半導體和中科芯蕊等在內的中國MCU廠商正飛速崛起，同比增幅遠超全球平均水平。特別值得一提的是，兆易創新已于行業首家推出了采用最新Arm Cortex-M23內核、更先進架構、更優能效水平、更具性價比的低功耗MCU產品系列。

微控制器(MCU)是終端產品中的核心控制元件，在方案開發和器件選型的過程中，MCU功耗水平是一項重要的衡量指標。

為幫助用戶打造高效節能的終端產品，作為中國通用MCU領域的領跑者，兆易創新GD32 MCU家族再添新成員——GD32L233系列主流型低功耗MCU。

GD32L233系列

主流型低功耗MCU

● 通過采用業界領先的超低功耗制造工藝以及專門優化的低功耗模擬IP集成，兆易創新為能效敏感的行業用戶提供了更多開發選擇。

重新定義低功耗MCU

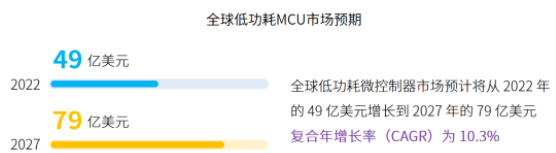

在多領域、多場景高效節能需求的帶動下，全球低功耗MCU市場迎來重大發展機遇。根據知名市場研究機構MarketsandMarkets的調查報告，全球低功耗MCU市場在2022年-2027年間預計將以10.3%的復合年增長率增長，2027年市場規模將達到79億美元。

GD32L233系列低功耗MCU的出現，讓用戶在性能和功耗之間有了更好的平衡，并通過豐富的外設資源和多樣化的封裝類型，使得產品創新不必再有妥協。

全新制程，全新理念

基于業界領先的超低功耗工藝制程，以及專門優化的低功耗設計方案，GD32L233系列MCU的低功耗特性貫穿整個產品生命周期。

在產品設計環節的模擬電路部分，為確保GD32L233系列MCU在實際應用場景中具有出色的能效表現，實現在低功耗下運行的功能和外設，兆易創新研發工程師專門設計并優化了GD32L233系列MCU產品內部集成的模擬IP。

在產品設計環節的數字電路部分，通過采用包括多電壓域設計在內的多種低功耗數字設計理念，GD32L233系列MCU進一步降低了芯片內閑置模塊所帶來的能量流失，進而幫助用戶在產品端擁有優異的功耗表現。

在產品內核選擇上，GD32L233系列MCU繼續延用GD32家族行業領先的64MHz Cortex-M23處理器內核，采用全新ARMv8體系架構，配備獨立乘法器和除法器，擁有高度優化的低功耗模式和系統部件，更加適合高效節能的嵌入式應用。

這些針對低功耗所做的指向性設計，最終都通過業界領先的40nm超低功耗(ULP)制造技術呈現出來，并憑制造工藝本身在漏電流方面的優化，讓GD32L233系列MCU在低功耗性能方面更出色。

高效節能，持久續航

依托全新的制程和創新的理念，GD32L233系列MCU能夠滿足嵌入式應用場景中對電源/性能嚴苛的要求，在工作模式功耗、睡眠模式功耗、待機功耗和睡眠喚醒時間四大維度達到行業領先水平。具體表現如下：

?最高主頻(64MHz)全速工作模式下的功耗僅為66uA/MHz;

?深度睡眠(Deep-sleep)電流低至2uA;

?待機(Standby)電流最低只有0.4uA;

?喚醒時間低于10uS。

在1.7-3.6V芯片供電電壓下，GD32L233系列MCU能夠延長終端設備的電池使用壽命，進而降低系統的維護成本。同時，為了適應更復雜靈活的喚醒場景，GD32L233系列MCU支持多個喚醒源，包括Low power Timer、Low power UART、RTC、LCD以及標準I2C、USART等。

接口豐富，創新首選

作為主流型的低功耗MCU系列，GD32L233除了提供全面優化、行業領先的低功耗性能，其他參數性能方面同樣出色。在MCU閃存和緩存配置上，集成了64KB-256KB的嵌入式eFlash和16KB-32KB的SRAM。

I/O和外設資源是GD32L233系列MCU又一大產品亮點，其GPIO復用率高達93%，可以更充分地利用有限的I/O資源，使得產品功能的豐富程度遠超同封裝類型的MCU競品。

GD32L233還配備4個通用16位定時器、2個基本定時器和1個32位低功耗定時器，以及包括2個USART、2個UART、1個低功耗LPUART、3個I2C、2個SPI、1個I2S和1個USB 2.0 FS控制器在內的豐富的通信接口。此外，在模擬外設上，集成了1個12位采樣率1M SPS的ADC、1個12位DAC和2個比較器、還可以直接驅動段碼LCD顯示并提供8*28段和4*32段兩種格式。

為了保障如此豐富的I/O和外設資源都能夠高效運行，全新的多通道DMA(直接存儲器訪問)選擇器模塊(DMAMUX)的引入讓GD32L233系列MCU能夠靈活協調外設和DMA之間的路由，讓幾乎所有外設功能都可以和存儲器之間進行高速數據傳輸。

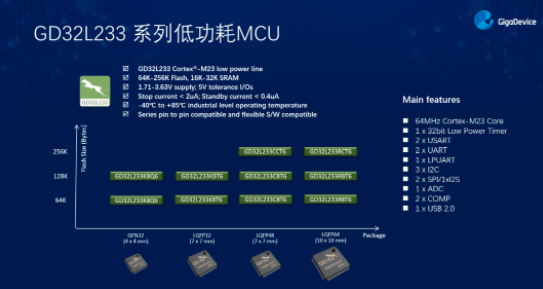

GD32L233系列MCU產品組合和性能參數

豐富場景，一“芯”觸達

兆易創新GD32L233系列MCU藉由業界領先的超低功耗工藝制程，以行業領先的Arm Cortex-M23 32位處理器內核，搭配專門優化的低功耗IP，超高的GPIO復用率更讓新產品領跑行業。令眾多對能效敏感的典型嵌入式應用能夠真正地做到高效節能、持久續航，典型應用場景如工業表計、小型消費電子設備、便攜式醫療設備、電池管理系統、數據采集與傳輸?shù)取?

低流待機，高速喚醒

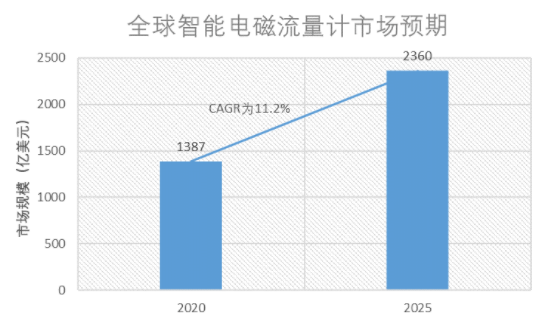

從產業發展情況來看，工業表計和數據采集與傳輸?shù)阮I(lǐng)域都具備規模巨大且高速增長的特點。以工業表計市場為例，根據知名市場調研機構ReportLinker的統計數據，在全球工業表計市場，僅智能電磁流量計2020年的市場規模就達到1387億美元，2025年將達到2360億美元，年復合增長率達11.2%。

在相關設備的設計方面，低功耗特性是MCU能夠應用于這些領域的“敲門磚”。通過集成全新設計的電源管理單元，兆易創新GD32L233系列MCU提供包括部分睡眠、深度睡眠和按鍵喚醒等在內的多達六種低功耗模式，讓設計人員無需為產品續航分心。

在相關設備的應用方面，頻繁喚醒和休眠是工業表計和數據采集與傳輸?shù)葢?yīng)用領域的典型特征，如果MCU器件能夠幫助設備更好地契合這種狀態規律，設備的續航時間將更為長久。為幫助用戶解決這一設計挑戰，GD32L233系列MCU不僅擁有多個喚醒源，且喚醒時間低于10uS，保證設備能夠在運轉和休眠狀態間自如的切換。

此外，為了方便人們從工業表計和數據采集與傳輸?shù)仍O(shè)備上獲取測量數據，人機界面(HMI)成為系統和用戶之間重要的交互媒介。GD32L233系列MCU支持段碼LCD顯示，并提供8*28段和4*32段兩種格式。通過對這種廣泛存在、簡單易用、小巧省電的顯示方式的支持，增加新系列MCU的適用范圍，并加快相關設備的設計開發。

高度集成，降低成本

隨著萬物互聯的時代來臨，智能家居產品的種類和出貨量呈現井噴式的增長。其中，智能門鎖作為代表性產品已被長租公寓、酒店地產、年輕消費者等群體所廣泛地接受和采用。隨著智能家居產業的不斷滲透，智能門鎖將持續成為市場的主要需求之一。

目前，智能門鎖的銷售單價從幾百元到幾千元不等，伴隨著更多廠家涌入這個賽道，這一類設備的產品開發對器件的功耗、尺寸和集成度有著高要求。兆易創新GD32L233系列MCU的待機電流可低至0.4uA，豐富的標準和高級通信接口，以及高達93%的GPIO復用率，特別適用于智能門鎖主板上的主控MCU。

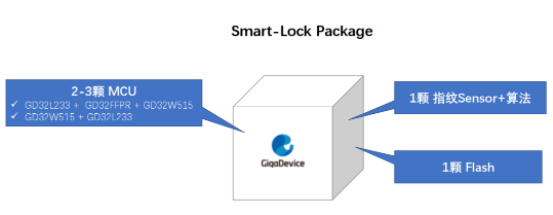

此外，兆易創新還提出了智能門鎖打包解決方案，包含3顆MCU、1顆指紋sensor以及1顆Flash。其中門鎖主板使用GD32L233系列低功耗MCU，無線通訊模組使用GD32W515系列Wi-Fi MCU，而指紋模組則集成了GD32FFPR系列專用MCU和GSL指紋傳感器，可幫助客戶快速完成產品開發。憑借著兆易創新不斷強化的成本優勢，智能門鎖方案的總擁有成本將從中受益，進而推出更具性價比的多合一開鎖產品，讓設備受到更多消費者的歡迎。

規避風險，安全運行

在電池管理系統(BMS)中的應用體現出GD32L233系列MCU在提高電池利用率和電壓異常保護方面的出色能力。電池管理系統又被稱為“電池管家”，負責監控電池的狀態，管理和均衡各個電池單元，在通信網絡、物流冷鏈、新能源領域有廣泛應用。

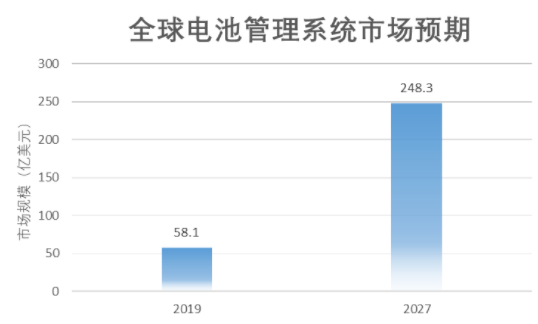

根據Allied Market Research發布的分析報告，2019年全球電池管理系統市場規模為58.1億美元，2020年至2027年將以20.2%的復合年增長率快速增長，在2027年達到248.3億美元的市場規模。

為助力電池管理系統的快速發展，兆易創新GD32L233系列MCU集成多項創新功能，包括全功能日歷型RTC、可編程電壓監測器(PVD)和可編程欠壓復位保護(BOR)等。從而在BMS系統的電池控制模塊(BCU)、電池電子模塊(BEU)、漏電檢測模塊(LDU)三大主要功能模塊中發揮重要作用，時刻監控全系統和單模塊的電池電量，并在電壓異常時喚醒MCU，執行編程好的保護程序。

為了幫助廣大開發者快速上手GD32L233系列MCU，與之配套的學習、開發工具也已經同步推出，其中入門級學習套件有GD32L233C-START和GD32L233K-START，全功能評估板為GD32L233R-EVAL。兆易創新GD32L233系列MCU及配套工具均已量產出貨。

毫無疑問，憑借均衡出色的低功耗表現以及豐富的I/O和外設資源，GD32L233系列MCU能夠讓眾多嵌入式應用領域獲益，基于新系列MCU的設備在性能、功耗和成本方面都將極具優勢。
