10kV架空線路電纜旁路不停電作業分析與案例探討
掃描二維碼
隨時隨地手機看文章
1引言
近年來,隨著寧波地區配電網系統的迅猛發展,"三雙+配電自動化系統"的改造和普及,寧波地區網架結構不斷優化供電可靠性得到全面提升,主城區供電可靠率達到99.99%。但對于偏遠農村地區,由于負荷分散,環網站難以普及,仍然需要架空線路供電。部分涉及大量停電時戶數、難以停電的線路,如果工程體量大,則需要考慮搭設新的跨接旁路借電,實現線路不停電作業 。
寧波主城區于2018年首次使用旁路電纜不停電作業技術,并取得顯著效果。通過旁路電纜不停電作業技術的首次嘗試和不斷普及,減少電力檢修對用戶停電體驗的影響,保障居民持續供電,對于打造堅強可靠供電網絡具有重要意義。
1電纜旁路不停電作業原理分析
10kV架空線路檢修過程中,可能會涉及大量用戶停電,為了避免停電,必須臨時跨接搭建電纜旁路。通過開關倒閘操作,將架空線路負荷轉移到臨時搭建的旁路電纜,再對架空線路實施停電檢修。圖1所示為旁路電纜不停電作業原理圖。
當需要對44#桿至3351#桿進行電力檢修時,可以在44#桿至3351#桿之間跨接電纜旁路系統,在將架空線路負荷轉移到電纜旁路系統之后,再對架空線路進行停電檢修。
2實施案例分析
本文以寧波市區實施的首例旁路電纜不停電作業案例為基礎,分析旁路電纜不停電作業實施方案。
2.1實施背景
N700線為寧波地區某地主要供電線路,近年來該區域用電需求快速增長,線路負載率急劇增加,現計劃對44#至3351#桿進行絕緣化改造升級。若進行停電施工,將產生停電時戶數130個以上。為確保施工期間用戶正常供電,現采用旁路電纜不停電作業法對該段線路實施檢修。
2.2實施方案

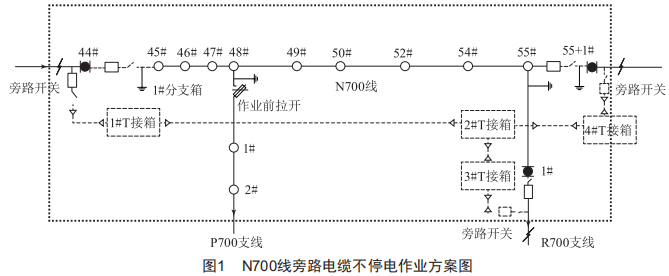

根據現場實際情況,設計該N700線旁路電纜不停電作業方案如圖1所示。在N700線44#、3351#桿及R700支線1#桿間組建旁路系統,通過倒閘操作停運N700線44#桿至3351#桿線路后,對該部分導線進行更換。
2.2.1旁路系統搭建
(1)直線桿開耐張并加裝柱上開關:N700線40#桿和3351#直線桿帶負荷開耐張并加裝柱上開關。
(2)組建旁路系統:N700線44#桿33#桿、3351#桿及R700支線1#桿下設1#電纜分接箱、2#電纜分接箱、4#電纜分接箱、V#電纜分接箱,敷設聯絡電纜及制頭,電纜試驗;N700線44#桿、3351#桿、R700支線1#桿安裝旁路開關,搭接旁路開關引流線,合上N700線44#桿旁路開關。
(3)核相試運行:N700線3351#桿及R700支線1#桿處核相;合上N700線3351#桿、R700支線1#桿旁路開關,檢測旁路電纜及主導線電流無異常,拉開V個旁路開關。
2.2.2檢修線路施工
(1)倒閘操作:合上N700線44#桿旁路開關,在3351#桿、R700支線1#桿核相無誤后,合上3351#桿、R700支線1#桿旁路開關;拉掉N700線P700支線1#桿跌落式熔斷器,拉開N700線44#桿、3351#桿柱上開關,并掛設接地。
(2)更換導線:N700線44#桿至55#桿間導線更換,拆除接地線。
2.2.3旁路拆除
(1)倒閘操作:合上N700線44#桿、3351#桿柱上開關及R700支線1#桿跌落式熔斷器;拉開N700線44#桿、3351#桿、R700支線1#桿旁路開關。
(2)旁路系統拆除:拆除N700線44#桿、3351#桿及R700支線1#桿旁路開關及引線;拆除并回收旁路電纜及電纜分接箱。
2.3電纜分接箱選擇
旁路電纜不停電作業系統的關鍵環節是電纜分接箱的選
擇。在電纜敷設長度較長,需要三段電纜搭接等情況下,都需要使用電纜分接箱進行可靠有效的連接。
在旁路電纜長度較長的情況下,由于電纜對地電容大,在負荷轉移和架空線路恢復供電過程中,會產生很大的涌流,形成過電壓和過電流。通過對電纜負荷轉移過程和架空線路恢復的最大過電壓倍數和最大過電流進行分析,選擇額定電壓、額定電流、5min工頻耐壓、沖擊耐壓滿足要求的電纜分接箱。
3實施效果分析
本次電纜旁路不停電作業減少了停電時戶數,提高了架空線路供電可靠性。
3.1安全性分析
采用旁路不停電作業時,可以保證既不發生停電,又能實現施工人員停電條件下的施工,保障了作業人員的施工安全,同時避免了停電施工時來自居民的壓力,提高了施工效率。
3.2經濟性分析
本次綜合檢修計劃時長8h,實際用時6.3h,根據當日電網調度系統數據,本次檢修約減少l60個時戶數,增送電量達到l8566.9kwh,充分保障了架空線路供電可靠性。
4結語
采用旁路電纜接電的不停電作業方式可以滿足"迎峰度夏"期間居民供電持續性的要求,提高供電可靠性。電纜旁路配套使用快速插拔式中間接頭,任意展放旁路柔性電纜的長度,使得其具有靈活機動、重復使用的特點,具有很好的經濟性??紤]到居民對供電可靠性的要求越來越高,旁路電纜不停電作業施工方式將會有非常廣泛的應用前景。
