1電站概況

小巖頭水電站位于金沙江一級支流牛欄江中下游河段,地處云貴兩省三縣交匯之地,左岸為云南省會澤縣,右岸分屬云南省魯?shù)榭h、貴州省威寧縣。牛欄江水力資源豐富,小巖頭水電站是牛欄江水電開發規劃的第四級電站,壩址以上控制流域面積達11440km2。以發電為主,水電站總裝機容量130Mw,安裝有3臺單機容量為43.33Mw的立軸式水輪發電機組,額定水頭69m,單機額定流量70.61m3/s,多年平均發電量5.39億kwh,年利用小時數4017h。電站采用220kV單母線接線形式,一回220kV線路與貴州電網相連。水電站多年平均氣溫12℃,最高氣溫32.9℃,極端最低氣溫-11.5℃,最低水溫5℃,多年平均相對濕度77%。

廠房發電機層高程為1206.415m,導水葉中心線高程為1196.00m,轉輪直徑2.9m,額定轉速214.3r/min,采用可編程雙微機雙通道冗余的調速器系統。

2機組運行狀態

小巖頭水電站機組在投產試驗階段,按照投產規程規范要求及電網對并網電站試驗要求,對機組調速器系統進行了擾動試驗、機組靜特性試驗、機組調速器建模、機組一次調頻試驗、機組甩負荷試驗、機組穩定性試驗等與機組和電網穩定有關的第三方試驗單位的試驗,試驗結果完全滿足水輪發電機組的國家規范及行業標準要求,機組運行一切正常,運行過程中未發現問題。機組手動開機、自動開機功能正常,增/減負荷調整正常,事故停機、緊急事故停機等機組調節正常,機組轉速升高值、機組水錘水壓上升值等正常。因機組并網運行,在運行過程中有負荷變化調整、一次調頻動作調整等,機組導葉開度會隨時調整,調速器非周期性抽動問題一直被掩蓋。

然而,機組調速器壓油裝置的油泵啟動頻繁且無規律,一直認為是系統頻率變化引起的調速器一次調頻動作調整所致。運行人員在巡視過程中一次偶然發現,機組平衡表擺動,主配壓閥有油流聲:接力器發生無規律往復運動:機組發出的有功功率突增、突減。在調取機組監控系統信息和查看調速器信息后發現,調速器動作前無操作動作指令,反復調取多次數據,動作情況相同,確定為調速器抽動問題。

3原因分析及處理

小巖頭水電站機組調速器電氣柜布置在發電機層(地板高程1206.415m),在機組下游側,柜內兩套PCC模塊作為機組調速硬件主體,為保證其可靠性,構成A、B雙機冗余切換配置系統。通過兩套PCC采集模塊采集信號,兩套CPU同時各自處理采集的信號,一套處于主控模式,另一套處于熱備用模式,當其中一套發生故障或需要檢修時,通過智能切換繼電器使另一套立即自動投入運行,無擾動切換,維持工況保持不變。通過PCC調節計算得到的控制電壓信號經控制電纜輸出到電液隨動系統,控制接力器執行。

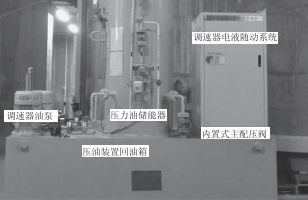

機組調速器壓油裝置(圖1）布置在水輪機層(地板高程1196.6m),在機組上游側,油泵、壓力油儲油罐、回油箱、調速器主配壓閥、調速器電液隨動系統控制柜等設備組合在壓油裝置上,連成一個整體,電液隨動系統控制接收到動作信號后發出執行信號,操控接力器開關,從而開啟或關閉導水葉,導水葉反饋信號發送到電氣柜PCC元件,調節計算得到的控制電壓信號再次輸出到電液隨動系統,控制接力器執行動作,直到動作信號、反饋信號、功率、頻率等信號相互平衡后停止執行。

圖1壓油裝置圖

對于調速器抽動問題,分析主要原因有:電源電壓不穩:電氣硬件故障:反饋元件性能差或接觸不良:調節器受到嚴重干擾:油質劣化造成閥芯卡阻、節流口堵塞等?；诖?公司組織開展了有針對性的調速器檢修工作,如對主配壓閥進行解體檢查、清掃工作:更換電液隨動系統控制元件板件:更換導葉反饋傳感器:更換電液轉換元件反饋傳感器:檢查調速器控制電源:更換電氣測頻模塊,甚至更換主配壓閥等。同時,進行了機組調速器靜特性試驗及動態檢測(階段性）,試驗結果相同,未發現有價值信息。調速器是相對較成熟的設備,特別是在可編程微機調速系統方面更可靠,設計滿足規范要求,系統的電氣裝置能承受來自電源、信號源和控制端口的干擾以及周圍環境的輻射電磁干擾,同時設備本身的電磁干擾也減少到最低程度,因此不致于自己干擾自己,但多次試驗均未發現導致出現問題的原因,很讓人費解。

現場調速器電氣柜布置在發電機層,與機組保護、機組監控、機組勵磁等靠在一起,同樣是電氣可編程設備,只有調速器受到影響。機械柜布置在水輪機層,中間間隔發電機定子線圈,調速器電氣柜到機械柜的控制及信號電纜沿橋架（橋架接地可靠完整）敷設在機坑周圍,電磁場可能對電纜有干擾,該干擾可能導致調速器抽動。對電纜屏蔽層接地再次檢查,按照電纜屏蔽層接地方式,電纜屏蔽層有一端接地和兩端接地,檢查確認電纜屏蔽層為兩端接地且接地完好。

按照規范要求,水電站投產時對廠區接地網的接地電阻進行了檢測,接地電阻（0.45Ω）滿足相關接地規范要求（要求≤0.5Ω）。為防止運行一段時間后接地網的接地線斷裂,接地效果達不到接地要求,運行5年后,再次進行電站主接地網的接地電阻測量,接地電阻（0.3897Ω）仍然滿足接地規范要求。

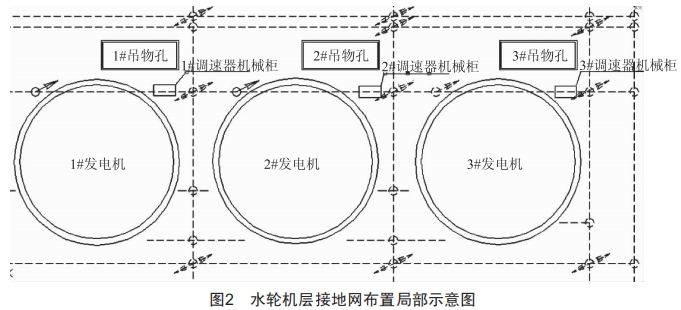

按照設備接地設計要求,小巖頭水電站調速器機械柜設有可靠的接地,只是因土建施工或者室內裝修,明接地的接地點無法看到。但是因?yàn)檎{(diào)速器機械柜通過油壓管路與水機里襯、調速器接力器等設備有螺栓可靠連接,就認為既有接地扁鐵連接,又有管路連接,調速器壓油裝置接地良好,不會有接地不良缺陷問題。水輪機層接地網布置局部示意圖如圖2所示。

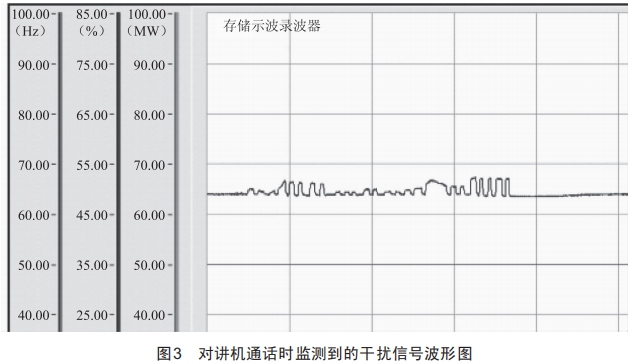

在對調速器進行靜特性試驗時,在調速器機械柜旁采用對講機通話時,檢測到調速器有機頻信號干擾反饋。對講機通話時監測到的干擾信號波形圖如圖3所示,且離柜體越近干擾信號越強,說明機械柜抗干擾能力差,但運行中出現抽動時,并沒有出現有人使用手機的情況,不存在外來干擾源。為防止運行中發生調速器抽動問題,安全起見,電站禁止在調速器機械柜2m內使用對講機或手機。

在開展年度技術監督工作時,按照技術監督工作的要求開展廠內接地導通性試驗檢測（即設備間的接地電阻）,發現3臺機組調速器壓油裝置與廠房內其他設備的接地電阻值較大,遠遠超過（5mm×50mm扁鋼）相同長度材料的阻值。

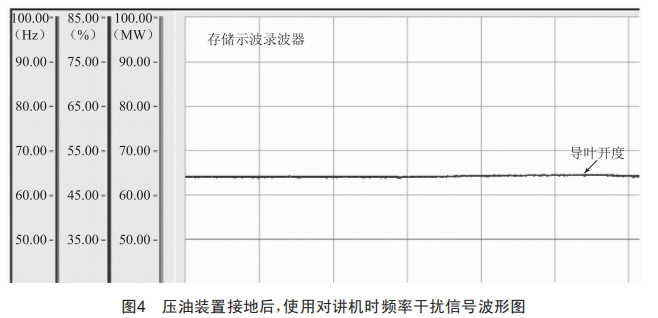

采用一根50mm2的銅導線將調速器壓油裝置與其他接地扁鋼連接后,再來做先前發現的對講機通話時的干擾檢測,發現干擾源消失。壓油裝置接地后,使用對講機時頻率干擾信號波形圖如圖4所示。拆開臨時接地線時,干擾信號再次出現,接上接地線,干擾信號消失。接上接地線后,無論使用對講機還是手機,干擾信號均不存在。此時在調速器機械柜內（電液隨動控制系統）使用對講機或手機,干擾信號減少一半以上?？梢娍垢蓴_能力差的原因是設備接地不良,干擾信號直接作用于隨動控制系統元件而得不到釋放。對調速器壓油裝置重新引接地后,至今運行良好,未發生抽動現象。

分析其原因,認為是調速器壓油裝置設備未接地引起,調速器油泵電機啟動、機組負荷變化,電網波動或者周圍環境因素等產生的電磁源或電磁信號不是直接引到大地,而是經過電纜屏蔽層形成回路后再釋放到大地。在電纜屏蔽層釋放的過程中,該電磁或電流信號反過來影響了電纜中的信號,使信號發生突變疊加,擾亂了調速器的平衡,使調速器發生調整,調速器電氣柜收到的信號與測到的電網信號發生差異,同樣要進行調整,如此反復調整使調速器產生抽動,直到干擾信號源衰減完成抽動才停止。要想消除干擾,就要完善設備的接地工作,保障廠房接地可靠,重新引設備接地線并焊接可靠,消除電纜屏蔽層的干擾源,保障設備可靠運行。

4結語

小巖頭水電站調速器因施工缺陷導致出現抽動問題,經過幾年的查找、試驗、檢修后,發現并消除了困擾電站安全運行的隱患,目前機組運行狀況良好,大大提高了機組的自動化運行水平和水電站的工作效率。
