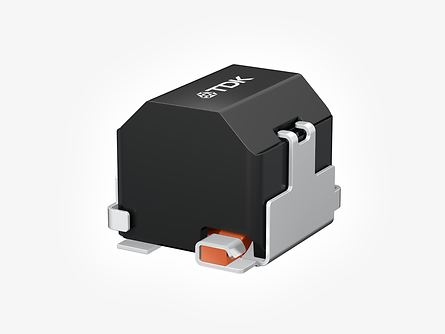

TDK集團(東京證券交易所代碼：6762)推出全新的PCM120T系列屏蔽型SMT功率電感器。 PCM電感器專門經過優化，非常適合高飽和電流和低直流電阻的應用。其中PCM120T系列可提供介于0.4 μH至10 μH的14種電感值，飽和電流最大可達80 A，具體視電感值L而定。新元件具有諸多特點和優勢，比如：采用金屬合金磁芯以獲得優異的飽和特性;采用扁平繞組結構最大限度降低損耗，具有0.72 mΩ (0.4 μH) 至 9 mΩ (10 μH) 的低電阻值 (RDC);外殼采用屏蔽的密封磁芯,無外部氣隙，電感周?chē)哂蟹浅３錾腅MC性能;引線框架結構，非常適合自動焊點AOI檢測，并且實現了<0.1 mm 的共面性;絕緣性能良好的金屬合金磁芯，可承受高壓脈沖(滿足ISO7636標準)。

新系列元件尺寸緊湊，僅為12.7 x 15.8 x 11.5 mm(寬x長x高)，具有-55 °C至+165 °C的寬泛工作溫度范圍，滿足RoHS指令要求并獲得AEC-Q200標準認證。

PCM120T系列元件的適用范圍極廣，典型場合包括汽車應用中的初級DC/DC轉換器，如ADAS、服務器和基站的電源，以及各類DC/DC轉換器，同時還非常適合各種干擾抑制應用，如汽車電機。

特性和應用

主要應用

?汽車應用中的初級DC/DC轉換器，如ADAS

?服務器和基站的電源

?各類DC/DC轉換器

?汽車電機干擾抑制

主要特點和優勢

?高飽和電流：可達80 A

?寬電感值范圍：0.4 μH至10 μH

?低RDC值：最小為0.72 mΩ

?寬工作溫度范圍：-55°C至+165 °C

?AEC-Q200標準認證并滿足RoHS指令

?適合自動焊點AOI檢測

?優異的EMC性能

?可承受高壓脈沖
