新的 USB Type-C 標準通常被稱為“一條電纜統治一切”；然而，事情并不是那么簡單。有多個 USB Type-C 轉 Type-C 電纜和插頭，以及幾個向后兼容的選項。在這篇博文中，我們將只關注 Type-C 轉 Type-C 電纜和插頭選項。

通用串行總線 C 型電纜和連接器規范修訂版 1.1定義了這些電纜和插頭類型：

· 適用于 USB 2.0、USB 3.1 以及全功能平臺和設備的 USB Type-C 插座

· 支持高達 5A 的電流

· USB全功能Type-C數據線，兩端帶有USB全功能Type-C插頭

· 支持 USB 2.0 和 USB 3.1 Gen 1 或 Gen 2 數據操作

· 支持全功能應用（包括邊帶使用 (SBU) 線）

· 必須進行電子標記

· USB 2.0 Type-C 線纜，兩端帶有 USB 2.0 Type-C 插頭

· 支持 USB 2.0 數據操作（不包括 USB 3.1 或 SBU 線）

· 可能帶有電子標記（如果電纜支持 >3A，則需要）

· 一端帶有 USB 全功能 Type-C 插頭或 USB 2.0 Type-C 插頭的固定電纜

· 電纜的另一端焊接到位或使用非 USB 連接器

· USB Type-C 轉 USB 傳統電纜和適配器（請參閱規范的第 19-20 頁）

從這些定義中，我們可以確定對于 Type-C 到 Type-C 應用程序，只有一個插座選項（第一個要點）和兩個插頭選項（全功能 Type-C 和 USB 2.0 Type-C）（第二個和第三個要點）。此外，還有六種不同類型的 Type-C 轉 Type-C 電纜（3 個 USB 版本和 2 個額定電流選項）；見表 1。

表 1：USB Type-C 標準電纜組件

（通用串行總線 Type-C 電纜和連接器規范修訂版 1.1 [2015 年 4 月 3 日]）

那么如何區分不同類型的Type-C-to-Type-C線纜呢？USB 實施者論壇 (USB-IF) 提出了一個解決方案。他們使用圖 1 中所示的符號來宣傳數據操作。此外，如果電纜功能齊全和/或額定電流超過 3A，則需要對其進行電子標記。帶有電子標記的電纜使用 USB PD 來提供電纜的特性。因此，系統可以向用戶傳達電纜的數據速率和載流能力。到目前為止，還沒有標準的 USB 標志可以添加到電纜上來表明它們的載流能力。

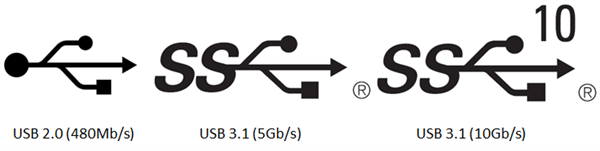

圖 1：表示數據速率的電纜符號

（USB 實施者論壇）

Type-C 到 Type-C 電纜可以是無源或有源的。有源電纜包括用于調節數據路徑信號的附加電子設備；無源電纜沒有。例如，有源電纜通常用于支持更長的電纜長度。

TI 為 USB Type-C 應用提供了許多解決方案，從TUSB320到TPS65982。TUSB320 可用于僅需要 USB 2.0 數據操作的 Type-C 應用。它包含配置通道邏輯，用于確定端口連接和分離、電纜方向、角色檢測和 Type-C 電流模式的端口控制（支持 ≤ 3A 電流通告和檢測）。TPS65982 可用于全功能應用。它包含 TUSB320 的功能以及支持備用模式、USB 3.1 Gen 1 和 Gen 2 數據速率以及支持 ≤ 100W 的 USB PD 合同所需的 USB 供電管理。

1.供電

媒體廣泛報道了“Benson Leung saga”事件。因?yàn)殄e(cuò)誤連接了USB Type-C線纜，Google工程師Leung最終毀掉了800美元的Chromebook Pixel筆記本電腦。

USB Type-C線纜和連接器發送和接收適量的電源并且要求使用正確的組件是至關重要的。一個56千歐姆的電阻和一個用于調平功率的系統將確保線纜只消耗與主機設備相同的電能。

2.多功能信號傳輸

USB Type-C標準還要求線纜使用精確的導線尺寸，以及正確的連接器構造。適當?shù)男盘?hào)完整性，以及防止RF和電磁干擾的保護，可以使多功能信號有效工作。

例如，TE ConnecTIvity是USB Type-C連接器解決方案的供應商。該公司聲稱在插座外殼的背面提供屏蔽設計，以幫助消除不必要的電磁干擾(EMI)泄漏。

3.堅固的結構

TE ConnecTIvity還提供增強的固位功能和防濺選項，以確保USB Type-C連接器可以在惡劣的工業環境中工作。這要求增強環境密封性和機械強度。

對于初學者來說，IEC-60529-IP67規范確保了連接密封以防止灰塵侵入，并且受到高壓水射流的保護。它也支持在有限的時間內浸入水中。

接下來，USB Type-C連接器的堅固結構可以通過升級材料完成;例如，鍍金和鍍鎳觸點以防腐蝕。諸如導電硅橡膠墊圈和螺紋面板連接點等設計特征也使連接器能夠在極端環境下工作。
