引言

國家和地方最近幾年來加大了環境綜合治理力度,加強了煙氣深度減排改造。煙氣深度減排的一個關鍵點在于對排放煙氣進行溫度、濕度的控制,在協同控制多污染物排放的同時,還能有效回收濕煙氣中的水分及熱量,節水節能,具有良好的社會效益。煙氣深度減排電氣系統的設計要著眼于系統的安全、可靠和經濟上的適用,現以某大型火力發電廠2×600MW機組煙氣深度減排系統改造工程為例,介紹了該項目的電氣系統設計技術與方法。

1煙氣深度減排系統工藝介紹

本工程2×600MW機組煙氣深度減排改造采用漿液降溫冷凝技術,該技術除了具有煙羽治理和多污染物排放協同治理功能外,通過降低漿液溫度還有利于提高脫硫效率,冷卻凈煙氣不僅可以將其中水蒸氣冷凝以減少脫硫補水,而且凝結水具有優異的除塵功效。該工程煙氣深度減排系統主要由漿液冷卻器、循環水系統、逆流式機械通風冷卻塔、水平衡處理系統等組成。

煙氣深度減排系統采用了脫硫漿液深度冷卻系統技術解決方案,通過新建逆流式機械通風冷卻塔和循環水泵等設備組成漿液冷卻水換熱系統。漿液降溫冷凝深度減排改造技術就是在漿液循環管道上安裝漿液換熱器,用冷卻水經漿液換熱器對漿液進行冷卻,再由噴淋到吸收塔的冷漿液對吸收塔內煙氣進行冷卻,從而降低吸收塔出口凈煙氣溫度和濕度,達到降溫冷凝消白效果,煙氣冷卻后的凝水落回到吸收塔內,最終再考慮塔內水平衡。

本工程煙氣深度減排系統主要由漿液冷凝系統、循環冷卻水系統、水平衡處理系統等多種子系統組成,各個子系統都有自己獨特的技術優勢。從工藝特點上可知,循環水泵、冷卻塔風機等系統電氣設備的供電可靠性必須達到較高水平,才有利于保障煙氣深度減排系統長期穩定地實現超低污染物排放要求。

2電氣系統設計

電氣系統設計要遵循安全可靠性原則,既要滿足現有規范標準要求,又要結合工藝系統特點。電廠原有高壓廠用工作變和低壓干式變壓器容量均無法滿足新增高低壓

設備負荷需求,原高低壓配電室內也都無備用空間,需要新建高低壓配電室。本節所討論的煙氣深度治理工程電氣主接線如圖1所示,由圖1可以看出,煙氣深度減排廠用電系統采用6kV和380/220V兩級電壓,均采用單母線分段接線方式,系統中所有6kV電機和干式變壓器相應接入6kV母線段,系統中所有380/220V低壓負荷則由兩臺互為備用的干式變壓器供電,A、B兩段之間均設有聯絡開關,并與進線開關進行聯鎖。

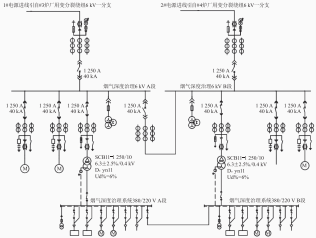

圖1  煙氣深度治理電氣系統主接線圖

下面結合項目實際情況和要求,具體分析電氣系統的主接線形式和電氣保護設備的選擇,以及事故保安電源、直流系統、UPS系統、備自投保護裝置、電機調速設備等在電氣系統中的主要作用和應用方式。

2.1中壓6kV電氣接線

對于中壓電源的引接通常有以下3種方式:

接入方式1:系統內中壓用電設備增加的電源數量相對較少,若在原中壓配電室有備用間隔或備用位置,則此接入方式最為簡單經濟。

接入方式2:單獨裝設高壓廠用工作變作為系統的中壓電源,電源從發電機出口T接。此種方案需要原設計有預留場地。

接入方式3:電源從電廠高壓共箱封閉母線引接。

對于本工程,根據實際情況,采用第3種設計方案。原每臺機組高壓廠用變壓器高壓側經封閉母線T接一臺20MVA、20/6.3kV雙繞組變壓器,本次煙氣深度減排改造對變壓器進行了更換,由20MVA增容到40MVA,在原有變壓器位置各布置一臺雙分裂繞組變壓器,低壓側新增一個分裂繞組,新增一段共箱封閉母線系統,煙氣深度減排6kV配電裝置中壓電源從母線引接。

2.2低壓380/220V配電系統

低壓電源系統采用PC段供電方式,由于負荷比較分散,不再單獨設置MCC段。對于較遠距離負載的低壓電源饋線電纜回路,在充分滿足工藝要求的基礎上,可以考慮就地控制解決方案,從而有效減少低壓電源開關及饋線電纜的使用。為了提高變壓器運行的經濟性和供電可靠性,低壓兩段供電母線采用兩臺變壓器并列運行,互為暗備用,兩臺變壓器分別連接在6kV工作段上。兩段母線間設置一個母線分段開關,采用單母線分段運行,母聯開關和進線開關之間進行電氣聯鎖。低壓配電采用低壓雙電源備自投供電系統,加裝微機備自投裝置,是系統穩定運行和連續可靠供電的保證。正常情況下,兩段供電母線獨立運行,當其中一臺變壓器發生故障時,備自投裝置自動合母聯開關,由另一臺變壓器帶全部負荷。

2.3保安電源

保安電源系統是為了避免在全廠事故停電過程中可能造成的設備故障或失控、損壞或者發電廠長期無法恢復正常供電而向事故保安負荷供電的電源,主廠房根據情況需要配備柴油風力發電機組作為事故保安電源。本工程事故保安負荷主要包括PLC控制柜的其中一路電源進線、UPS的旁路交流輸入電源以及交流事故照明電源,因?yàn)榛芈窋?shù)不多,其電源可由主廠保安段供給。但是否可以從主廠保安段引接,這一點需要與業主確認備用間隔的數量和容量并進行核算后確認,若不滿足則需要進行改造。

2.4直流和UPS電源

新建配電系統布置在獨立區域,距離主廠房較遠,為了有效避免交流母線停電或故障造成影響,提高供電的安全可靠性,煙氣深度減排系統設置DC220V供電系統。直流供電系統設置兩段,每段都分別配有獨立的一個充電機及一個蓄電池組,兩段互為備用。中壓段和低壓段所有的開關電氣操作控制、繼電保護、信號、自動化設備及UPS均采用了直流電源。由于直流系統供電可靠性直接關系到配電系統繼電保護裝置能否正常對系統進行保護,直流系統在非故障狀態下不允許失去交流電源,通常的做法是為直流系統提供雙路源自不同母線段的交流電源,通過雙重電源的高可靠性來提高直流系統持續運行的可靠性。

深度減排系統共設置兩套UPS不間斷電源系統,由于直流系統帶有蓄電池,UPS無須再帶有蓄電池。每套UPS系統各包括一個主機柜,UPS輸出饋線柜兩套系統共用,向控制室操作人員站、PLC控制系統、火災報警、熱工儀表等關鍵的電氣負載提供可靠、優良、穩定的交流電源。UPS裝置采用并聯并機系統,實現了無縫切換,提高了UPS供電系統的效率和可靠度。系統選擇三路電源進行輸入,UPS裝置輸入的正常交流電源分別取自本次改造新增380VPC段,旁路交流電源分別取自原脫硫380V保安段,UPS的直流電源取自新增220V直流系統,作為正常電源失去時的備用電源。這一設計保證了在正常模式、蓄電池模式、旁路模式等各種運行模式相互切換的過程中供電的不間斷性,滿足了系統的電力安全保障需求。

2.5永磁調速和變頻調速技術在項目中的應用分析

風機、泵類設備是工廠最重要的一種耗電裝置,在工藝系統設計中,由于運行需要及節能經濟性要求,采用各類調速設備來替換風門、擋板及閥門進行節流的控制。高壓變頻器主要通過改變電源頻率來改變電動機轉速,但會產生高次諧波污染,電磁干擾嚴重,現場改造放置一臺高壓變頻器又需要較大空間,對安裝的環境及散熱要求比較高。而永磁調速器主要通過改變電動機與負載之間的潤滑度或者摩擦力來實現調速,具有低速下不會造成電動機過度發熱的優異調速性能,以及無剛性連接傳遞扭矩、可在惡劣環境下應用、整體系統振動大幅減少、系統維護工作量減少及系統使用壽命延長等優點。本工程循環水泵采用大功率高壓電機,因此設計方案選用永磁調速器控制為宜。而對于一些中小型低壓電動機,如冷卻塔風機以及其他一些需要調速的水泵設備,采用低壓變頻器來進行控制,技術相對成熟,故障率低,穩定性更好。

3結語

本文依托于近年來煙氣深度減排項目工藝要求,提出了電氣系統各部分的設計思路及設備選型依據,以更好地實現電氣技術在工程中的應用,保障系統的安全可靠性和節能經濟性,促進我國經濟社會的可持續發展。
