引言

綜合監控系統通過與相關系統的接口,接收車站環控、水泵、電扶梯、BAS等機電系統設備上傳的設備運維信息,并根據設備專業的運維管理需求,在車站、段場或中央設置運維終端,提供集中的設備運維狀態監視和綜合監控系統自身運維診斷監測等相關運維管理功能,并具有故障統計、打印等功能,方便設備維護,幫助運營維修人員更方便、高效地完成維修工作。

1維修管理模式

維修調度根據綜合監控系統及相關子系統設備故障信息的嚴重程度,安排自動化維修工區各種臨時搶修計劃:自動化維修工區設置維修值班瘦客戶機,負責監視本系統的設備狀態,發現故障后基于故障診斷工具確定故障位置,然后派維修人員前往現場維修。

2維修管理子系統構成

2.1硬件構成

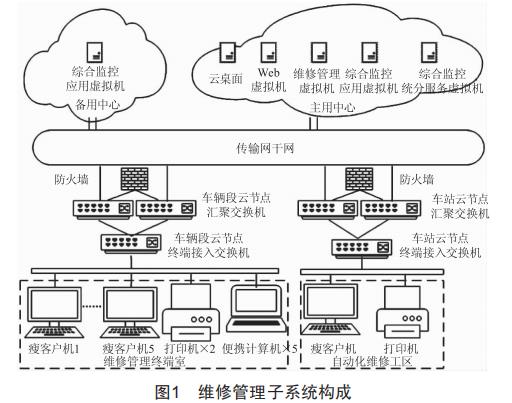

維修管理子系統由城軌云提供云資源,主要由1套維修管理虛擬機、5套云桌面、2套打印機、5套維修管理便攜式計算機等組成,其中存儲由云平臺FCSAN存儲提供。在全線自動化維修工區設置1套維修工區瘦客戶機和1套打印機。維修管理子系統構成如圖1所示。

2.2軟件構成

維修管理子系統基于B/S架構,結合綜合監控數據實現設備的智能維護和維修功能,主要功能模塊包括:集中告警模塊、設備管理模塊、在線監測模塊、故障回溯模塊、故障預警模塊、統計分析模塊、自診斷模塊。

維修管理子系統軟件遵循以下原則:(1）系統的易用性。遵循易用原則,操作界面友好,具有易懂的提示信息,并支持健全的用戶驗證機制,保證系統訪問安全性。(2）系統的可拓展性。系統采用模塊化設計,充分保證系統的靈活性和可拓展性。（3）系統的兼容性。系統兼容各主流操作系統,可跨平臺實現系統的搭建和部署。(4）系統的智能性。充分使用設備的歷史數據進行人工智能分析,科學預測故障。（5）系統實現的先進化。采用先進的技術框架以保證系統的健壯性。（6）系統運行的高效性。有周密的歷史數據處理機制,保證系統在大數據量的情況下高效運行,保證系統的歷史數據能夠長期存放以備查詢分析。

3維修管理子系統功能

3.1集中告警

集中告警包含對綜合監控系統設備、供電設備、變頻器、應急照明電源、通風空調、給排水設備、自動扶梯、電力監控設備、火災自動報警系統設備、環境與設備監控設備、門禁設備、站臺門設備、防淹門設備等的告警實時展示,展示內容包括設備編號、設備名稱、專業、類型、車站、設備位置、告警點位、告警描述、告警時間、告警級別、告警狀態:具有分專業實現對全線各類機電設備及電力設備監控的復示功能:能定位故障:能夠?qū)收蠄缶M行分類,以不同方式顯示:有基于地理位置分布的設備故障顯示圖:能自動生成故障統計報表。

集中告警的流程:開始一實時監測設備一設備告警(如未告警則回到“實時監測設備"環節）一顯示設備告警信息二告警確認并關閉告警二結束。

3.2設備管理

設備管理是圍繞地鐵設備全生命周期,記錄和維護設備基本信息的管理模塊,包括對設備基本信息的錄入、新增、刪除和更新的操作,是智能運營維護系統中不可缺少的重要組成部分。設備基本信息應盡可能全面且準確地涵蓋設備的技術參數、投入及運行狀態、位置分布、管理負責部門和供貨商情況,為了解和維修設備提供數據支撐。

設備的基本信息包括:設備編號、設備名稱、設備專業、設備類型、設備位置、設備分類、規格、重量、功率、單位、采購日期、投用日期、供應商信息、品牌、出廠編號、生產日期、出廠日期、設備外觀和設備運行狀態信息。

設備外觀除了設備的2D圖片展示,也可依托于B1M技術,接入設備三維模型,實現設備及其包含主要部件的輕量化三維顯示。

3.3設備狀態監視

設備狀態監視結合綜合監控設備狀態實時數據,對維修管理子系統中的設備實時狀態進行關聯和顯示,同時對全線提供web訪問功能。設備狀態監視具有及時性、可靠性和準確性的特點,為維修人員及時發現和處理問題提供了依據,能夠保護地鐵設備安全,為地鐵安全運營提供保障。

設備狀態監視涵蓋電力監控系統、環境與設備監控系統、火災自動報警系統、站臺門系統和門禁系統等,對這些系統所包含的設備進行實時狀態監測。

3.4故障回溯

當設備出現故障時,故障回溯模塊不僅能列出故障發生的時間、故障等級和故障描述,還能結合故障前后設備的電流、電壓等A1值,提供這類數值在單位時間(單位:min）內的變化情況,方便運維人員全面了解和分析故障。故障回溯的A1值采用折線圖和儀表盤等多種可視化形式呈現,主要涵蓋的子系統包括電力監控系統、環境與設備監控系統、自動售檢票系統和站臺門系統等。

故障回溯的流程:開始二查看設備故障二選擇所需回溯的故障信息二選擇D1、A1點位二選擇回溯時間段二顯示回溯曲線二結束。

3.5故障預警

綜合監控系統采集了地鐵日常生產運營中各種設備和系統產生的海量的狀態和操作數據,智能運維系統利用這些采集到的數據,根據設備機理或利用機器學習技術,建立設備故障預警的規則或模型。在設備發生故障前提前預知,提供檢修依據,促使檢修向狀態修轉變。

故障預警不僅實現了對設備健康狀態的監測,還能指導運維人員關注重點劣化設備,合理安排維修計劃,延長設備壽命。

故障預警的流程:開始二添加預警任務二選擇設備二選擇預警模型二設備預警監測二設備預警(如設備未預警則回到"設備預警監測"環節）二顯示預警信息二結束。

3.6統計分析

統計分析的主要任務是統計設備的數量、構成、使用程度,以便挖掘設備的潛力:研究設備的故障和維修情況,為編制設備的維修計劃提供依據:導出統計報表。統計分析主要包括全線設備構成統計和設備故障情況統計。

全線設備構成統計包括線路站點數量統計、各站點設備數量統計、各專業設備數量統計、在線/離線設備數量統計、A/B/C類型設備數量統計等。

設備故障情況統計包括各站點故障設備總數統計、不同專業下故障設備數量統計、同專業不同類型下的故障設備統計、不同故障類型的設備數量統計、各專業月/季度/年平均故障個數統計等。

3.7綜合監控自診斷

自診斷模塊主要針對綜合監控各子系統的接口、數據、運行硬件環境、自身軟件模塊進行診斷和打分,具體表現在如下方面:收集綜合監控系統與各子系統的通信報文,完成對報文的分析,實現對網絡連接情況和各子系統接口的診斷:完成對綜合監控系統軟件自身的各功能模塊進程運行情況的監測:完成對綜合監控系統硬件設備各項指標的體檢。

同時,自診斷模塊也能作用于故障定位和維修提議。當故障發生時,自診斷模塊可通過對接口數據的分析,完成從數據傳輸層到應用層的診斷,把控設備可能發生故障的每一個節點,快速定位出設備發生故障的根本原因。自診斷系統分析出設備故障的根本原因后,能列出故障的時間、地點、問題描述,并結合智能運營維護系統的故障管理模塊提供有效的解決方法。

綜合監控自診斷的流程:開始二采集綜合監控指標信息二分析指標數據二診斷異常(如診斷非異常則回到"采集綜合監控指標信息"環節）二分析異常原因二顯示異常信息二維護建議二結束。

4結語

綜合監控系統維修管理功能以地鐵機電設備為中心,通過對設備數據的收集,利用大數據進行分析,對設備的投入使用、智能診斷、故障分析、健康評估、故障處理、維修保養進行智能化的運維管理。
