引言

配電站是配電運維和作業人員的日常工作場所,然而這些場所中,除傳統的安健環以外,缺乏其他有效的安全警示手段,能起到的安全警示作用有限,現場作業人員的安全防范意識差,人身安全不能得到很好的保障。

隨著社會經濟的發展,電力負荷快速增長,配電網不斷擴張,且趨于規范化與智能化。配電站等集中性供電設施的數量也在與日俱增,這些場所不僅是配電網中的關鍵點,還是配電運維和施工人員的日常工作場所。在這些場所進行作業時,由于現場作業環境一般較好,作業人員安全警惕性往往不高,不規范操作的情況和安全事故時有發生,因此在這些場所配備安全警示設施顯得尤為重要。

1新型安全警示語裝置研制的意義與必要性

開關站、配電房等場所是配電網中安全生產、治安管理的重點,為確保電氣設備的安全運行,防止安全事故的發生,這些場所有必要加裝新型安全警示語裝置。新型安全警示語裝置應具備以下功能:

(1）限制人員進出。作為配電網安全重地,禁止一切與工作無關的人員進入配電室。

(2）自動檢測。在有人進出時安全警示語裝置能自動進行檢測。

(3）聲光告警。當安全警示語裝置檢測到人員出入時,警示燈閃爍,并自動播放安全警示語音。

對某供電所轄區范圍內的開關站、配電房等場所現有的安全警示裝置進行統計,發現裝有簡單門禁、具備簡單蜂鳴報警功能的大約只占兩成,其他的都只粘貼有傳統的安健環。由此可見,該供電所轄區內開關站、配電房等室內配電設施的安全警示裝置構成比較單一,所具備的功能均比較簡單,不能很好地起到安全防范和提示的作用。為有效提高室內作業人員的安全意識,減少安全事故的發生,研制一款新型的安全警示語裝置,改進并完善現有安全警示裝置功能具有重要意義。

基于此,本文介紹了一款新型安全警示語裝置的設計方案,其能夠解決現有安全警示裝置功能不足的問題。該裝置既可以通過語音提示來代替?zhèn)鹘y(tǒng)蜂鳴器刺耳的報警聲,起到更好的安全提示和防護作用,又方便攜帶、安裝與運行維護。

2新型安全警示語裝置設計方案的提出與比選

2.1  3種新型安全警示語裝置設計方案

2.1.1柱式安全警示語裝置

該裝置示意圖如圖1所示,其由兩個安全警示裝置柱子模塊組成,利用光電傳感器檢測人員進出,并播放事先錄制的安全警示語。

圖1柱式安全警示語裝置示意圖

2.1.2門式安全警示語裝置

該裝置兩側由主機和光感接收器組成,其利用光電傳感器檢測人員進出,檢測到人員進出時玻璃門自動打開,并播放事先錄制的安全警示語。

2.1.3單箱式安全警示語裝置

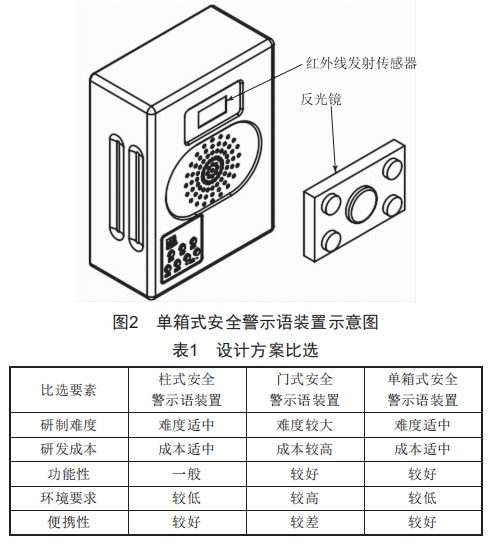

該裝置示意圖如圖2所示,其主要由主機和紅外反光鏡兩部分構成,其中主機包括紅外線發射傳感器、可錄音音響、聲光報警器、鋰電池電源和控制器等功能模塊,檢測到人員進出時警示燈閃爍,同時揚聲器發出事先錄制的安全警示語音。

2.2不同設計方案對比與優選

針對上面3個方案,本文主要從安全警示語裝置的研制難度、研發成本、功能性、環境要求和便攜性等角度進行比選,如表1所示。

通過對不同方案進行對比分析可以得出:

(1）柱式安全警示語裝置的研發難度、成本以及對環境的要求較低,且便攜性比較優秀,但是由于性狀限制,其能實現的功能有限。

(2）門式安全警示語裝置功能齊全、性能優秀,但研發成本和研制難度過高,且對工作環境有較高的要求,便攜性也較差。

(3）單箱式安全警示語裝置簡化了光電接收側,便于安裝攜帶,也降低了對工作環境的要求,同時主機包含各個功能模塊,在功能性方面表現良好,研發難度和成本也在可接受的范圍內。

綜合考慮以上3種方案的分析結果,單箱式安全警示語裝置在研制難度、研發成本、功能性、安裝難度和便攜性等方面更具優勢,因此本文選擇該方案作為設計方案。

3新型安全警示語裝置具體設計分析

3.1設計原理

如圖2所示,新型安全警示語裝置主要由主機和紅外反光鏡兩部分構成,其中主機包括紅外線發射傳感器、可錄音音響、聲光報警器、鋰電池電源和控制器等功能模塊。

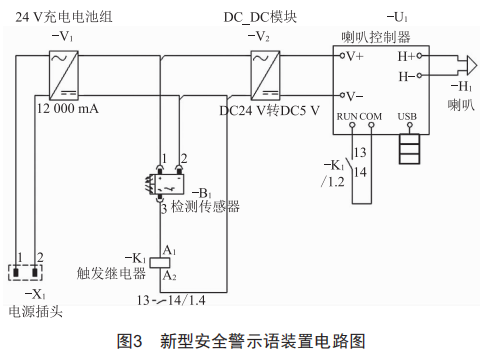

電路原理:裝置采用聲光報警系統,電路也主要分為聲、光兩部分。在無阻擋情況下,檢測傳感器B1正常工作,發光器發出的紅外光被反光鏡反射回來再被收光器收到,觸發繼電器K1不輸出控制信號:一旦有人員經過而擋住光路,收光器收不到光時,觸發繼電器K1就輸出一個控制信號,使音頻回路開關動作合上,形成完整回路,報警燈閃爍,同時揚聲器發出安全警示語音,語音的內容可根據具體需求預先通過麥克風、U盤等多種方式拷貝音頻文件錄入。電源插頭、充電電池組、電流轉換模塊共同構成裝置供電系統,通過電源插頭可為電池組充電,再經過電流轉換模塊為告警回路供電。新型安全警示語裝置電路圖如圖3所示。

3.2尺寸設計與安裝方式

3.2.1尺寸設計

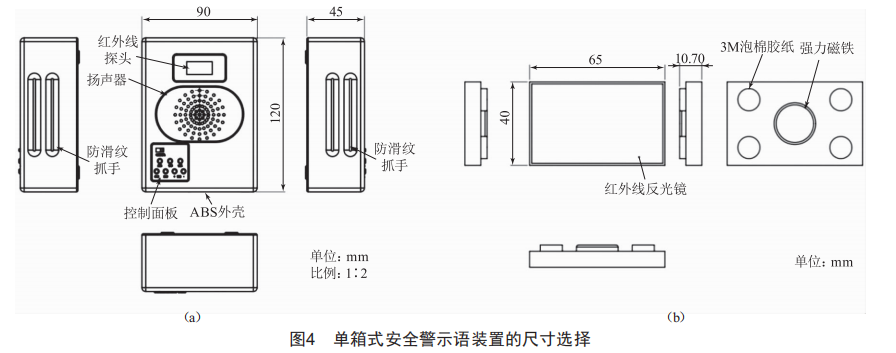

作為方案選擇的標準,應充分考慮單箱式安全警示語裝置工作環境現場的實際情況,確定框架尺寸,確保其能在更多實際場景中使用。根據配電房等室內配電場所的空間以及作業人員的作業習慣,考慮到便攜和安裝位置等因素,制訂單箱式安全警示語裝置的尺寸方案如圖4所示。

3.2.2安裝方式

單箱式安全警示語裝置主機可直接擺放,沒有其他安裝要求,反光鏡需要根據主機擺放位置進行調節安裝。根據討論,反光鏡的相關安裝方式主要可以分為磁鐵吸附式、卡扣式和粘附式3種。

(1）磁鐵吸附式。該種安裝方式使用磁鐵對反光鏡進行固定安裝。采用此種安裝方式,反光鏡需要吸附在金屬物體上,因此具有一定的局限性。但該種安裝方式具有一定優點,不僅連接牢固,不易松動,而且拆卸輕松方便。

(2）卡扣式。該種安裝方式通過鉆孔對反光鏡進行固

定。該種安裝方式可能會破壞墻體,同時還需要對安裝點進行固定。該安裝方式也具有一定優點,因?yàn)樵趬w中固定安裝相對牢固,掉落風險較小。

(3）粘附式。該種安裝方式一般采用膠水對反光鏡進行安裝和固定,安裝過程簡單方便,而且不需要對墻體進行處理和破壞。但此安裝方法采用的膠水屬于有機物,長時間使用可能老化,存在一定風險。

對上述3種方式的優缺點進行綜合比較,可以看出磁鐵吸附式性價比最高。磁鐵吸附式不僅工作量小,施工簡單,對墻體也不造成破壞,可重復利用率高,故選擇磁鐵吸附式作為首選方式對反光鏡進行固定安裝。同時考慮到少數情況,在無法利用磁鐵進行吸附安裝的情況下,將膠水粘附式作為備用安裝方式。

4應用流程與效果

4.l應用流程

對本文所述新型安全警示語裝置進行試驗,當有人員經過而擋住紅外線時,裝置可靠告警,報警燈閃爍,同時揚聲器發出安全警示語音。試驗合格后,將新型安全警示語裝置投入到各試點應用,例如在配電房內安裝,在保留原安健環安全提示功能的同時,通過聲光告警裝置,發出聲音警示作業人員規范操作,注意安全事項。

整個裝置輕巧便攜,主機側面裝有防滑紋抓手,移動和安裝都很方便,安裝位置靈活,主機和紅外反光鏡均可掛、可貼、可立。該裝置具有兩種供電方式,既采用12V鋰電池供電,充電一次可使用12h,方便在沒有插座的地方使用,又安裝有220V電源插頭,供電可靠性有保障。

4.2應用效果

(1）新型安全警示語裝置可以解決工作人員在日常巡視、設備檢測和檢修操作等日常工作中,警示信息和設備信息接收不足的問題?？筛鶕?jù)需要錄入各種安全警示語,如"十個規定動作""十項溫馨提醒"等,通過設備的提示和警示作用,提高室內作業人員的安全防范意識,保證工作人員的人身安全。

(2）新型安全警示語裝置不同于傳統的安全警示標志牌,采用語音而非書面提醒的方式,使安全警示語更加立體化和集中化,警示作用更加直接、高效。

(3）此裝置占地小,功能齊全,對環境要求低,可以應用于各種場所。

5結語

本文提出了一種通過紅外線自動檢測人員出入室內配電場所并發出安全警示語音的新型安全警示語裝置設計方案,提高了安全警示工作的有效性。新型安全警示語裝置在檢測到人員經過時,警示燈閃爍,并通過揚聲器播放事先錄制的安全警示語音,作業人員由此能夠直觀地意識到工作場所存在的安全隱患與注意事項,規范作業,避免受到人身傷害。
