引言

牽引系統作為城市軌道交通車輛的"心臟",是提供車輛動力的一個重要來源。隨著我國軌道交通的持續快速發展,城市軌道交通車輛牽引系統傳動技術在經歷了"直流""交流"之后,正在朝"永磁"驅動技術穩步推進。永磁同步牽引系統擁有高效率、低能耗等明顯技術優勢,正在逐漸替代目前傳統的異步牽引系統,成為列車牽引系統的技術主流以及發展戰略方向。

本文結合永磁同步牽引系統在廈門地鐵2號線裝車后實際應用的試驗結果,從牽引系統控制原理、重量、性能、能耗等角度出發,對比分析了永磁同步牽引系統與異步牽引系統的差異性,可以為城市軌道交通車輛牽引系統設計和選型提供參考依據。

1控制原理

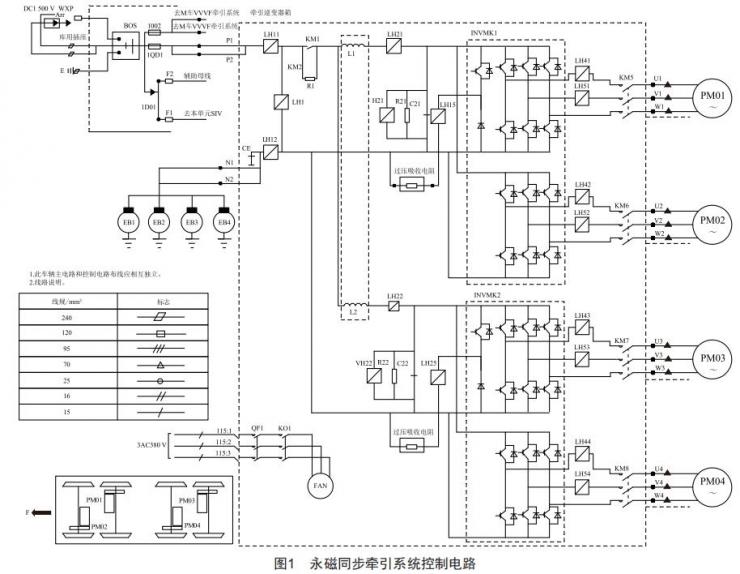

永磁同步牽引系統控制電路結構如圖1所示。系統電路直流側采用架控控制方式,逆變側則采用軸控控制方式,即同一節動車的每個永磁同步電機由一個獨立的逆變器模塊進行驅動控制。在高頻交流電的輸出端與驅動電機間分別設有隔離接觸器,防止驅動電機故障時產生反電勢對控制電路造成直接損害。

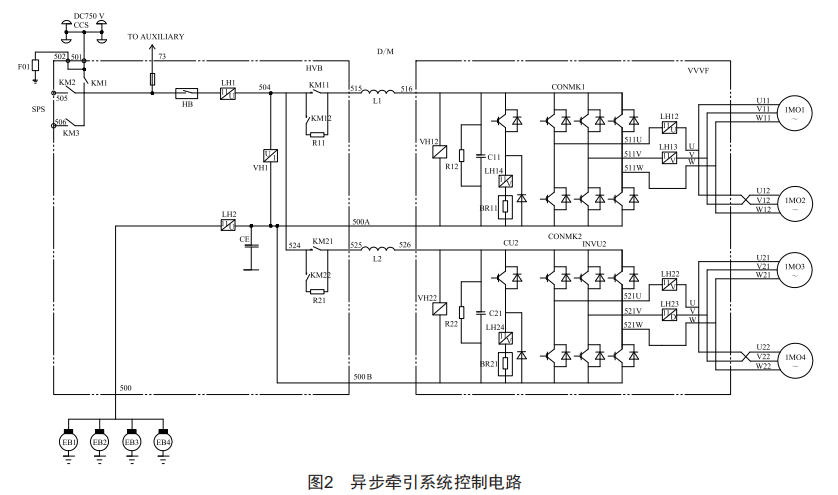

異步交流牽引系統控制電路結構如圖2所示。系統電路直流側采用車控控制方式,交流側則采用架控控制方式,即同一節動車的同一轉向架上兩根車軸由同一個逆變器模塊進行驅動控制。

相比傳統異步牽引系統,永磁同步牽引系統每節動車需分別增加2套逆變器模塊和4套隔離接觸器。

2設備重量

廈門地鐵2號線永磁列車每輛動車上配置1個DCU（牽引控制單元）、2個變流器模塊、4臺永磁同步電機、4個隔離接觸器,模塊散熱采用翅片散熱器,強迫風冷。異步列車每輛動車上配置1個DCU（牽引控制單元）、1個變流器模塊、4臺異步交流電機,模塊散熱采用走行風冷。

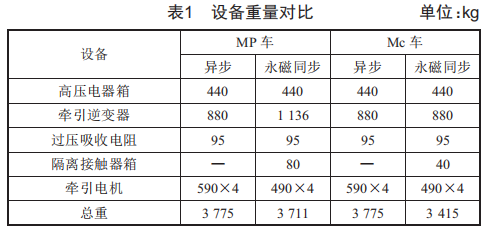

永磁同步牽引系統和異步牽引系統的設備負載重量參數對比如表1所示。

從表1可以明顯看出,永磁同步牽引系統相比異步牽引系統,MP車和Mc車的重量分別減少640k和g630k,實現整體降重8480k/列。

3性能

由廈門地鐵2號線分別對永磁牽引列車和異步牽引列車的相關試驗結果、運營數據等可知:

3.1加速性能

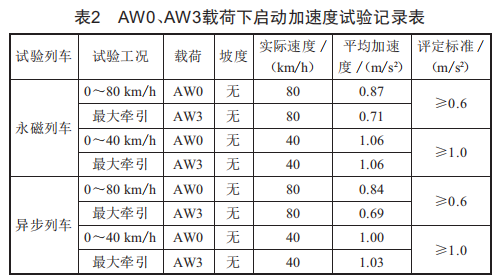

試驗列車在Aw0、Awg載荷條件下進行加速性能測試。試驗時列車全列停于平直道上,司機操作主控手柄直推牽引滿級位加速至800m/h、400m/h,測量、計算實際的加速度。由表2試驗數據可知,永磁列車的牽引加速性能略優于異步列車,兩者均滿足標準要求。

3.2再生制動性能

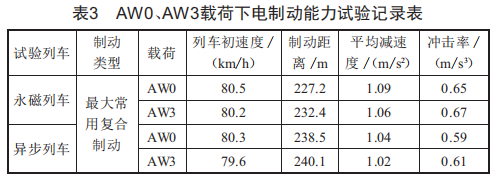

試驗列車在Aw0、Awg載荷條件下,推動牽引手柄牽引加速至800m/h后,司機將主控手柄推至最大常用制動位,測試制動距離及電制動投入情況。由表g試驗數據可知,永磁列車的電制動性能優于異步列車,制動距離較短,但瞬間沖擊率會相對較大（滿足標準≤0.75m/sg）。

3.3噪聲

整個車輛加速、制動過程中,車內動車、拖車噪聲峰值:異步列車為79dB（A）,永磁列車為72dB（A）。隋行段噪聲:異步列車動車均值約為68dB（A）,拖車均值約為62dB（A）:永磁列車動車均值約為64dB（A）,拖車均值約為62dB(A）。永磁列車的整體噪聲比異步列車低4～7dB,乘客的聽覺舒適感更優。

3.4振動

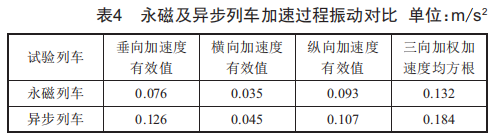

由表4試驗數據可知,在0～45km/h加速過程中,異步列車地板垂向峰值(頻率范圍0.5～80Hz）加速度為0.353m/s2,按照Is02631標準,電機上方地板振動三向加權加速度均方根值為0.184m/s2:永磁列車地板垂向峰值(頻率范圍0.5～80Hz）加速度為0.285m/s2,電機上方地板振動三向加權加速度均方根值為0.132m/s2。永磁列車的振動明顯小于異步列車。

4能耗

根據列車每月平均能耗統計數據,以廈門地鐵2號線2020年9月一12月永磁列車能耗數據為參考樣本,計算永磁牽引列車和異步牽引列車的平均能耗,如表5所示。永磁牽引列車相比異步牽引列車,其正線運營時牽引節能13.92%,反饋回電網的再生能力達12.63%,總節能率可達23.61%。由于永磁列車采用強迫風冷方式及增加了逆變器模塊,故其輔助能耗高于異步列車,如果排除輔助能耗,永磁列車可節能38.46%。

5結論

本文重點闡述了永磁同步牽引系統的主要技術特點和實際應用情況,結合廈門地鐵2號線實際運行測試的數據,針對永磁同步牽引系統主電路設計、性能、能耗等與異步牽引系統進行了對比分析,得出以下結論:

(1）永磁牽引系統更利于車輛減重。

(2）相較于異步牽引系統,永磁牽引系統的整體性能表現更加優異。

(3）永磁牽引系統比異步牽引系統整車節能降耗優勢明顯。以廈門地鐵2號線為例,綜合節能率為23.61%,且永磁列車在運行站間距短、車輛頻繁啟停(牽引電機在高低速頻繁轉換）的工況下,其節能優勢更加明顯。

綜上,永磁同步牽引系統對比傳統異步牽引系統具有性能較佳,噪聲、振動指標更優,節能效益顯著等優勢,目前在城市軌道交通車輛上的應用也越來越多。截至2021年,國內運營時長最久的長沙1號線永磁牽引列車目前運行狀態良好。
