引言

紺場檢測系統的測量方法采用了直流電阻的測試原理,即通過測量?jī)蓚€(gè)安裝于不同部位的非磁性不銹鋼電極來監控紺場狀態。第一個電極直接與金屬熔液接觸,另一個網狀電極則安裝在感應爐線圈內的爐襯中。紺場檢測系統的分析主要基于陶瓷紺場的溫度變化,因?yàn)殡S著溫度升高,陶瓷紺場的電阻將會呈對數遞減規律。此外,隨著裂紋逐漸擴大及層狀腐蝕縮短熔煉液與電極網之間的電阻距離,系統的敏感度將會提高,電勢差降低,因此測得的電阻值更低。

此檢測系統采用了兩路冗余設計方案,既能降低系統故障概率,又可有效進行測得結果比對,設備控制系統可持續記錄紺場電阻值并向操作人員報告紺場的狀態。人機界面中預留了紺場電阻下限報警設置,操作人員可以根據實際使用紺場類型及經驗電阻測得數據對此進行設定。一旦在熔煉時發生紺場電阻低于預警值的情況,則人機界面會自動進行告警。

1如何更有效率地利用陶瓷堪場

1.1陶瓷堪場在真空感應爐中的作用

在使用真空感應爐進行有色金屬熔煉的工藝過程中,陶瓷紺場在裝料階段用于裝載固體爐料:在隨后熔化、精煉及澆鑄階段又成為將金屬及合金成分熔煉為高溫金屬熔液的熔池器皿。

1.2用于真空感應爐中陶瓷堪場的特點

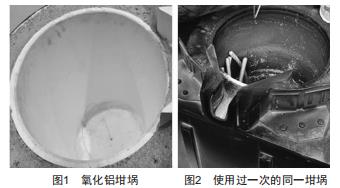

在有色金屬冶煉生產過程中,陶瓷紺場壁內外溫差極大,通常在1000℃以上。真空感應爐在間歇作業時,陶瓷紺場壁會重復經受溫度變化的影響。上料時還會受到冷料塊的沖擊,熔化階段則會持續受到密度極大的金屬熔液的靜壓力及真空感應爐的自我攪拌作用導致金屬熔液對紺場的沖刷。因工作條件很差,陶瓷紺場必須有較小的線膨脹系數、較高的高溫機械強度才可以減少裂紋的產生。圖1為剛打結完畢的氧化鋁紺場,圖2則為僅使用過一次的同一紺場的對比圖片。

鑒于陶瓷紺場的良好化學穩定性、絕緣性、放氣量小等特性與文章論述內容相關性不大,此處不再贅述。

紺場是在真空感應爐設備中易損且需頻繁維護的部件,可以說陶瓷紺場的壽命直接決定了真空感應爐的生產效率,所以在日常的使用中,對陶瓷紺場的維護尤為重要。

2堪場檢測系統的設計方案

對于紺場使用壽命的判定,通常都是由操作人員根據經驗以目視檢查來進行的。紺場檢測系統的出現可以使得紺場設備通過客觀的可測量數據來量化紺場的使用狀況,并以此進行評估。

2.1測量原理

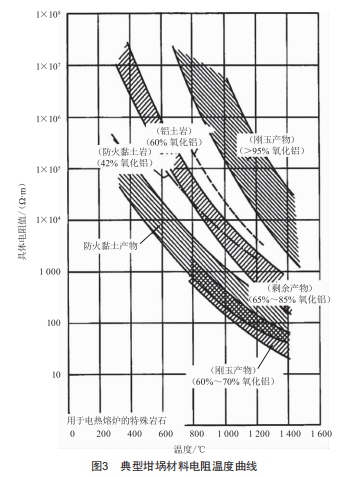

陶瓷紺場的電阻值會隨溫度上升而發生極大的變化。如圖3所示,隨著溫度的上升,不同材料的紺場材料電阻率呈對數下降趨勢,因此紺場壁因侵蝕造成的溫度升高會導致出現明顯的電阻降低及電壓降。

此外,因裂紋造成的局部溫度上升也可被可靠記錄,通過持續在每一爐熔煉生產后進行記錄并分析紺場的電阻值,即可獲取有效的紺場狀態。

紺場檢測系統的分析主要基于陶瓷紺場的溫度變化。此外,隨著裂紋逐漸擴大及層狀侵蝕縮短熔煉金屬液與另一探測電極之間的電阻距離,系統的敏感度也會提高,電勢差相應降低,而測得的電阻值也會更低。

2.2堪場檢測系統原理設計

文章中提到的紺場檢測系統設計基于直流電阻測量原理,所需的測量電流由電壓源提供,該電源安裝于真空感應爐外部的控制柜內。

堪場檢測系統的原理圖如圖4所示,測量過程在兩個采用不同構造的電極之間執行。為了避免強交變電磁場對測量的影響,電極均需使用非磁性不銹鋼材質。接地的電極5直接與熔融狀態的金屬液進行接觸,另外一個電極4則安裝于永久爐襯2與堪場1之間。作為電壓源與測量裝置的檢測系統6則用于記錄金屬熔液與電極4之間距離的電阻值。

2.3數據的記錄

如果要使堪場檢測系統可靠工作,則該系統必須具備可安全記錄低電阻并提供準確解決方案的功能。據此,本文論述的堪場檢測系統使用了冗余電阻檢測方案,操作人員可在人機界面對測試系統中兩套使用不同測試電流范圍的測試儀表進行切換,而設備的控制系統則會對從測試儀表處輸入的模擬信號進行轉換,并持續在人機界面進行顯示,以告知操作人員當前堪場的可能狀態。

2.4測量設備的選擇

鑒于真空感應爐強交變磁場的惡劣測量工作環境及被測量電阻的一端電極需與金屬熔液直接相連接,如何選取合適的測量?jī)x表顯得尤為重要。

2.4.1測量設備的耐壓等級

因?yàn)橥ǔＧ闆r下真空感應爐有效線圈內的電壓在直流573V至更高電壓,此電壓值取決于設備配套的中頻感應電源輸出電壓。如果發生堪場破裂,爐襯失效,此時可能會導致熔池內金屬熔液帶電。所以,此時需要考慮測量?jī)x表的輸入側可承受電壓等級,如有必要?jiǎng)t根據標稱電壓加裝相應的耦合裝置。

2.4.2中頻感應電源對測量設備的影響

真空感應爐中使用中頻感應電源對線圈內的金屬進行感應加熱,故所選用的測量?jī)x表應能夠應用于帶電連接到配有整流器或變送器的非接地系統,且可靠精確地進行絕緣電阻的測量。此測量?jī)x表需能自動消抑電壓波動對電阻測量的影響,而且也需要能夠?qū)崟r(shí)自適應系統泄漏電容:其測量技術必須能夠滿足不同的要求,以保證最佳的響應時間及相對不確定性。

2.4.3選取測量?jī)x表的其他考慮因素

工作時,選用的測量?jī)x表應不間斷地監視被測試系統的絕緣阻值,并將該絕緣阻值轉換為相應的模擬信號,便于PLC輸入模塊進行采集:并且在測得絕緣阻值低于預設報警值時,通過相應的報警繼電器開關中繼相應報警信息:待做完相應解決措施,絕緣阻值恢復正常,相應報警應可被復位。輸出模擬量信號頻率應可調節設置,以匹配后續PLC輸入模塊的采樣頻率。

為了保證不丟失絕緣電阻的測得值,測量?jī)x表需在下一個正確的測量值被獲取前保存最后被測得的數值,且可自動檢測測得信號質量及更新信號時間并進行提示。

為確保整個檢測系統的安全可靠,作為核心的測量?jī)x表需定期自檢或者進行自我功能測試,且在系統錯誤或連接故障發生時進行告警。

2.5測量信號的選取及A/D轉換

2.5.1測量信號的選取

如果傳輸信號的電纜較長,則連接電纜的阻值會相應較大,如使用電壓信號進行傳輸,根據分壓原理,電纜電阻會導致電壓信號衰減,從而產生誤差。加之真空感應爐設備現場存在強交變電磁場,會產生較高的干擾電壓,對電壓傳輸信號尤為不利。而電流信號傳輸?shù)目垢蓴_和穩定性好,就不存在此類問題。因此,此設計方案中選用電流信號作為測量信號。

2.5.2差分信號的優勢

模擬信號只有通過模數轉換為數字信號才能使用軟件進行后續的計算處理,所以在采集到檢測設備的0～20mA信號后,需要選用合適的模擬量輸入模塊來處理此模擬量信號。

基于差分信號相較于普通單端信號走線具有抗干擾能力強、能有效抑制電磁干擾等優點,選取模擬量輸入模塊時自然要選取此類型輸入。

2.5.3A/D轉換后數據調整的公式

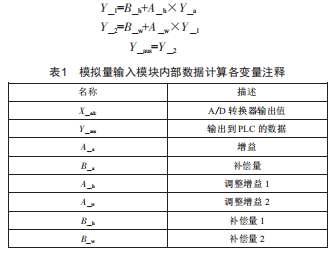

綜合研判后,最終選取了使用差分輸入、分辨率為12Bit、轉換時間為2ms的某型支持pR0FIBUS-Dp協議的模擬量輸入模塊?？梢允褂脤Ｓ密浖?duì)該模擬量輸入模塊進行數據調整,計算過程中應用到的各變量注釋如表1所示,對應處理數據的計算公式如下:

如通過內部調整增益1進行調整,則計算過程需加入:

如通過內部調整增益2進行調整,則計算公式需加入:

數據輸出格式如表2所示。

3PLC程序與人機界面的開發

3.1PLC選型與相關程序開發

3.1.1pLC的選型

原真空感應爐設備上選用的是西門子S7-400系列pLC,其具有處理速度快、通信性能強大、可靠耐用、診斷功能強、集成人機接口服務、I/0擴展功能強等特點,故紺場檢測系統的控制器即為真空感應爐本身的pLC控制器。

3.1.2電阻值數據的處理

紺場檢測系統的電阻值經測量?jī)x表轉換為0～20mA信號,此信號經模擬量輸入模塊轉換為數字信號,再通過PR0FIBUS-Dp現場總線傳輸?shù)絇LCCpU中的輸入過程映像存儲器。此時需要開發對應的功能塊,將獲得的數字信號處理為直觀的實數電阻值。

按照測量?jī)x表給定的電阻轉換計算公式如下:

式中:20mA為電流最大值;120為選定的電阻中間值;I為實際測得電流值;RF為以千歐為單位的絕緣電阻。

圖5為測量?jī)x表電流輸出曲線圖。

3.1.3電阻值計算功能塊

根據此公式開發相應的功能塊如圖6所示,其中功能塊左側的輸入數據均為浮點數即實數類型,經過運算后直接輸出以千歐為單位的實數型電阻值數據。

因?yàn)榻C場檢測系統使用了冗余設計,所以會從兩個絕緣電阻測量?jī)x表中獲得毫安信號。如果只是在原有程序中添加相應計算的pLC程序,因?yàn)闊┈嵍焕诔绦虻暮罄m(xù)閱讀,不夠簡潔規范;開發出對應功能塊的好處不言而喻,不但可以進行二次調用,而且程序直觀易懂,易于調試人員進行調試及后續維護工作的開展。為了保證輸出電阻值的準確,在電阻值計算過程中使用了不同的參考中間值。

3.1.4為減小誤差在pLC程序中采取的措施

通常,為減小誤差可以采取以下方法:使用高精度檢測儀表、多次測量后使用平均值法并進行誤差補償,其中誤差補償之前已提到過可以通過測量準確電阻值在模擬量輸入模塊中使用其專用軟件進行補償,當然亦可在PLC程序中進行誤差補償?shù)某绦蜷_發。但使用平均值法減小偶然誤差就只能在PLC程序中進行。故在使用前述電阻值計算功能塊之前,會使用另外一個求平均值功能塊,以1s的采樣周期對電流模擬量轉換的實數值進行保持,并對最新的10個數據進行平均值計算,然后才將此平均值作為電阻計算功能塊中電流模擬量值輸入。

3.2人機界面的開發

3.2.1人機界面簡介

人機界面是指人和機器在信息交換和功能上接觸或互相接觸的界面,可實現信息的內部形式與人類可以接收形式之間的轉換。使用人機界面操作更加直觀,增加了操作人員對重點部件狀態實時監控和操作的便利。在工藝過程日趨復雜、對機器和設備功能的要求不斷提高的環境中,獲得最大的透明性對操作員來說至關重要。

此系統中使用的人機界面為西門子博途winCC開發,winCC具有處理方式直接、透明、靈活等優點。

3.2.2人機界面中紺場檢測系統相關設計

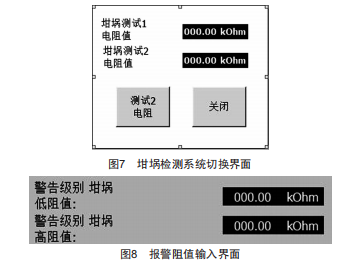

系統正常工作時,紺場檢測系統中測試1一直處于工作狀態,此時以1.2k0作為電阻中間值進行計算。為便于切換測試系統,在人機界面中加入了切換開關,點擊"測試2電阻"按鍵后,系統通過轉換繼電器切換到測試2線路,此時PLC程序使用120k0作為電阻中間值進行計算。圖7為人機界面中相應的紺場電阻值顯示及測試切換按鈕的畫面。

此外,在設備狀態設置界面,還創建了對應紺場阻值告警輸入界面,圖8為實際應用開發的相應報警值設定畫面。當實際測得電阻值低于此處設定的電阻值下限時,人機界面會進行報警提示且報警裝置會以聲光形式告警。

4結論與建議

綜上所述,該紺場檢測系統的可靠性在實際生產應用中得到了驗證,因?yàn)槔每陀^測得數據來獲取紺場狀態信息再結合操作人員的經驗判斷,提高了紺場的使用效率,有效降低了生產成本,且系統的告警設置可以提高設備的安全性。

針對現場使用情況及后續探討,該系統可以在以下方面進行改進:

(1）位于紺場與永久爐襯之間的檢測電極可以按不同區域鋪設(如上中下,或沿紺場外周分若干部分）相同數量的電極,并在后續測量線路中使用繼電器進行切換。這種變更的好處是便于操作人員更直觀地了解到出現裂紋的區域。

(2）選用更新型號可以將實際測得電阻信號轉換為數字信號的絕緣電阻測量設備,該數字信號使用通信總線直接傳送到PLC中。這樣的設計可以取消模擬量輸入模塊,并因此減小信號在多次轉換中帶來的系統誤差。

(3）在人機界面添加對應的紺場監控畫面,并可根據電阻值的變化趨勢在紺場畫面中生成漸變色顯示。此設計可以讓操作人員更直觀地了解到有裂紋的區域。
