引言

變電站G1s設備因結構緊湊、安裝方便、維護工作量少等優點被廣泛應用。大部分G1s設備安裝于戶外,由于環境中的雨水、潮氣影響,在日常運行維護中發現G1s設備受潮現象最為突出。G1s設備受潮后,將導致零部件銹蝕（卡澀）、絕緣下降（直流接地）等問題,嚴重影響設備的正常運行。因此,對G1s設備受潮故障應給予充分重視,并積極探討和研究其原因,以便采取必要措施防止該情況的發生。

1G1s設備受潮原因分析

變電站受潮的G1s設備主要包括斷路器機構箱、隔離開關機構箱、電流互感器端子箱以及避雷器放電計數器接線盒,引起設備受潮的原因主要有以下幾個方面:（1）結構設計、制造工藝引起密封不良:（2）密封條材質不合格引起密封不嚴:（3）安裝工藝或維護不當（加熱器未運行）。

1.1斷路器機構箱

一般110kV斷路器機構箱置于G1s設備頂部,220kV斷路器機構箱置于底部,從布置結構上看110kV斷路器機構箱更易受潮,因為頂部更易積水。

案例:某110kVG1s斷路器機構傳動軸箱內存在大量積水,如圖1所示。

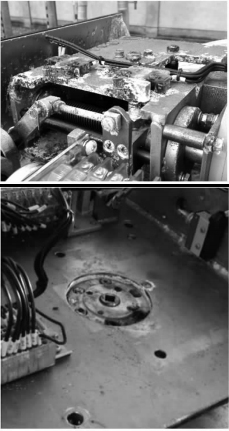

圖1機構傳動軸箱內滲水、銹蝕情況

受潮原因分析:（1）蓋板與機構箱之間屬于硬接觸,無密封圈:（2）蓋板與機構箱靠密封膠密封,日久失效。雨水沿著蓋板與機構箱貼合面滲入傳動軸箱內,下部密封相對嚴實,雨水被關在軸箱內。

1.2隔離開關機構箱

母線側隔離開關機構箱安裝于母線上面,呈水平布

置:出線側隔離開關機構多安裝于隔離開關側面,呈垂直布置。這兩種布置方式從結構上看都存在受潮情況。

案例:110kVG1s隔離開關機構箱受潮,在操作過程中發生卡澀現象,如圖2所示。

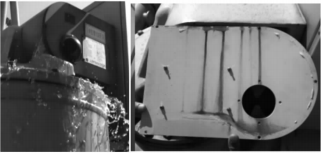

圖2機構銹蝕情況

受潮原因分析:隔離開關機構箱密封采用螺絲緊固金屬面板,密封性受螺絲密集程度、金屬板貼合程度以及邊縫膠圈等因素影響,箱內無加熱器、呼吸孔等除濕措施。水氣經過密封面進入機構內,在機構最低位傳動軸密封面聚集,導致軸承銹蝕卡澀。

1.3電流互感器端子箱

G1s電流互感器端子箱封蓋檢修過程中很少開蓋檢查,易忽視滲水受潮情況,但在開蓋檢查中發現存在結構不合理、安裝工藝等問題導致的滲水情況。

案例:某110kVG1s電流互感器二次接線盒(端子箱）內含有大量雨水,如圖3所示。

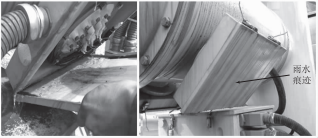

圖3電流互感器端子箱內滲水情況

滲水原因分析:電流互感器端子箱斜側安裝于G1s筒壁上,封蓋通過卡扣固定,開口向上,通過密封膠條密封端子箱與封蓋:封蓋上有雨水流過的痕跡,該結構傾斜布置,雨水在封蓋卡扣處易聚集,滲入到端子箱內,密封膠條在雨水的浸泡下更易老化,加速雨水滲入。

1.4避雷器放電計數器接線盒

G1s避雷器放電計數器接線盒與電流互感器端子箱一樣,在檢修過程中很少開蓋檢查,只有在遇到問題時才開蓋檢查。

案例:運維人員巡視時發現,某110kVG1s母線避雷器放電計數器三相泄漏電流均為零,檢修人員解體檢查發現接線盒含有大量雨水,且內部閥塊嚴重銹蝕,如圖4所示。

受潮原因分析:放電計數器接線盒為傾斜安裝 , 雨水 順著G1s避雷器二次引線滲入接線盒內 ,接線盒密封良好 , 導致雨水在接線盒內聚集。

2    處理措施

根據上述G1s設備受潮案例 ,提出如下解決方法:

(1）針對機構箱受潮不影響其正常運行的。

1）清理機構內的銹蝕及密封膠 ,重新涂抹密封膠 , 并 在機構箱頂部加裝防雨罩:

2）后期對機構箱進行改造 ,增加加熱器及排氣孔等除 潮裝置。

(2）針對機構箱受潮嚴重影響正常運行的 ,應整體更換為除潮裝置齊全,二次接線采用航空插頭,機構箱外沿密封部位為凹槽,且密封凹槽位于固定螺栓內側的機構箱。

(3）對于端子箱、接線盒密封不嚴的,將密封面清理干凈,重新密封,加裝防雨罩:對結構不合理、加裝防雨罩也不能解決的,應聯系廠家對其進行升級改造。

3結語

針對G1s設備受潮故障,對運維檢修工作做出如下總結:

(1）已運行的設備,聯系廠家設計防雨罩,將類似機構箱、端子箱全部安裝防雨罩,完善密封結構:

(2）加強質量監控,增強監造力度,選用防水性好、加熱除潮裝置功能性較強的設備:滲水點

(3）加強作業人員的專業技術培訓,提高安裝工藝水平。
