隨著物聯網 (IOT) 應用的出現，越來越多的專用集成電路 (ASIC) 和現場可編程門陣列 (FPGA) 被部署到云計算和服務器系統應用中。這些高性能終端應用需要更高的處理能力和不斷提高的時鐘速度。

電壓和功率調節技術在更小、更密集的集成電路上實現了非常強大和通用的電源管理系統，顯著降低了功率損耗并優化了設備結溫，同時滿足系統的高性能要求。自適應電壓縮放優化 (AVSO) 是一種電壓縮放實現。

AVSO 實現有不同的方法，通過數字和/或模擬方式。最常見的是通過 PMBus 或 I 2 C 接口。您可以對初始電源電壓進行編程，以合理的精度為 ASIC、FPGA 或微處理器供電。一旦處理器完成啟動序列，它就會通過 PMBus 或 I 2 C 命令集與電壓調節器通信。此通信的目的是告訴穩壓器根據主機的性能需求調整輸出電壓電平。最流行的標準命令是 VOUT_COMMAND 和 VOUT_MARGIN。為了促進這種對話，主機和電壓調節器都需要實現相同的數字通信協議。

有時，由于終端系統中缺少硬件、軟件或固件，數字實現并不是一個可行的選擇。在仍然需要優化功耗的系統中，可以考慮使用參考輸入 (REFIN) 的模擬電壓調節器。一個這樣的例子是 TI 的 TPS548D21（見圖 1）——一種完全集成的 40A 高性能同步降壓轉換器，在緊湊的 5mm x 7mm 堆疊夾方形扁平無引線 (QFN) 封裝中支持 AVSO 和全差分傳感.

PS548D21 器件是一款緊湊型單通道降壓轉換器，具有自適應導通時間 D-CAP3 模式控制。該器件專為高精度、高效率、快速瞬態響應、易于使用、外部組件較少且空間受限的電源系統而設計。

該器件 采用 全差分感應和 TI 集成 FET，高側導通電阻為 2.9mΩ，低側導通電阻為 1.2mΩ。此外，該器件還 具有 0.5% 的精度和 0.9V 基準電壓，環境溫度范圍介于 –40°C 和 +125°C 之間。其競爭 優勢 包括：極少的外部組件數、精確的負載調節和線路調節、 FCCM 工作模式以及內部軟啟動控制。

· 轉換輸入電壓范圍 (PVIN)：1.5V 至 16V

· 輸入偏置電壓 (VDD) 范圍：4.5V 至 22V

· 輸出電壓范圍：0.6V 至 5.5V

· 集成式 2.9mΩ 和 1.2mΩ 功率 MOSFET，持續輸出電流為 40A

· 電壓基準 0.6V 至 1.2V（階躍為 50mV），采用 VSEL 引腳

· ±0.5%，0.9VREF 公差范圍：–40°C 至 +125°C 結溫

· 真正的差分遙感放大器

· D-CAP3?控制環路，

· 通過 REFIN_TRK 引腳 進行模擬 AVS 優化

· 自適應導通時間控制，具有 4 種頻率設置可供選擇：425kHz、650kHz、875kHz 和 1.05MHz

· 溫度補償和可編程電流限值，具有 RILIM 和 OC 鉗位

· 可選斷續或閉鎖 OVP 或 UVP

· 通過精確的 EN 遲滯實現的 VDD UVLO 外部調整

· 預偏置啟動支持

· 所有操作期間的 FCCM 模式

· 全套故障保護和 PGOOD

圖 1：TPS548D21 引腳圖和封裝的自底向上視圖

使用 TPS548D21 可以非常輕松地管理電壓縮放和排序。TPS548D21 器件可以通過 MODE 引腳搭接配置在跟蹤（電壓縮放）或排序模式下運行。

對于電壓縮放/跟蹤，參考跟蹤輸入 (REFIN_TRK) 允許外部參考電壓源設置 TPS548D21 器件的參考電壓（圖 2）。該電壓源可以在 0V 到 1.25V 之間的任何位置，但其輸入阻抗必須遠小于 100kW。當外部電壓源在任意兩個電壓電平（0.5V 至 1.25V 之間）之間上下轉換時，壓擺率必須控制在不超過 1mV/μsec。在 0.5V 至 1.25V 之間，跟蹤精度可能低于 1%。

通過在 TPS548D21 的 REFIN_TRK 引腳上施加相同的電壓源，TPS548D21 器件的外部排序功能允許在啟動和關閉期間對多個轉換器進行比例排序（圖 3）。在對 TPS548D21 器件進行編程以執行外部跟蹤（排序）時，REFIN_TRK 電壓必須從 0V 開始，并且外部施加的斜坡必須在上電延遲完成后斜坡。斜坡時間的持續時間也必須長于 1 毫秒。

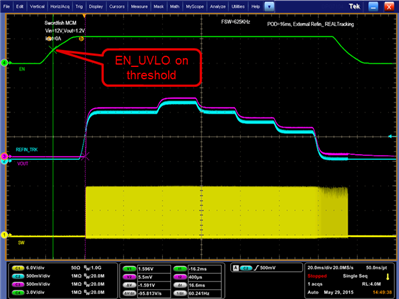

圖 2：跟蹤波形

圖 3：測序波形

模擬跟蹤的另一個好處是即時變化，導致參考輸入和輸出響應之間沒有延遲時間，從而改善系統響應并減少功率損耗。

下次為 ASIC 或 FPGA 供電時，請考慮采用全模擬方法來管理電壓縮放和排序。
