延長物聯網設備的電池壽命
隨著在家庭和建筑物中安裝更多智能設備,無線傳感器越來越受歡迎。電池供電的無線設備幾乎可以在任何地方輕松安裝,但從易用性或成本角度來看,頻繁更換電池并不理想。
例如,如果我們使用無線傳感器節點改造商業建筑以將其轉變?yōu)橹悄芙ㄖ?,則可能需要安裝數千個無線傳感器節點,這些節點與恒溫器、煙霧和火災探測器等各種設備相連。由于將電源電纜連接到每個節點是不切實際的,因此電池是必要的電源。然而,當需要更換這些無線傳感器節點中的數千個電池時,會產生巨大的勞動力成本。
我們可以通過采用占空比方法來延長物聯網 (IoT) 傳感節點的電池壽命。這是節點通電的地方,記錄傳感器的測量值,將該數據無線傳輸?shù)街醒爰€器或網關,然后通過低功耗模式或負載開關自行關閉。但是,某些應用程序(例如星型網絡或某些藍牙® 設備)如果必須喚醒才能傳輸或傳遞消息,則它們無法長時間保持低功耗模式。
當智能設備需要更多功率來運行電機(例如智能鎖或智能通風口)時,電池壽命更多地取決于如何產生更高的功率來運行電機,而不是運行無線電所需的較低功率。德州儀器 (TI) 有兩個獨立的參考設計,分別用于演示智能鎖和智能通風口應用。該智能鎖參考設計啟用5年以上的電池續航時間4個AA電池和智能減震控制與壓力,濕度和溫度參考設計HVAC診斷展示 TI 的高效 DC/DC 降壓拓?fù)渑c DRV8833 低壓電機驅動器配對。這些參考設計通過為應用選擇更高效的電源拓?fù)洌ㄔ诒纠袨楦咝Ы祲恨D(zhuǎn)換器 TPS62745)以及通過延長藍牙低功耗連接事件的占空比來實現更長的電池壽命。

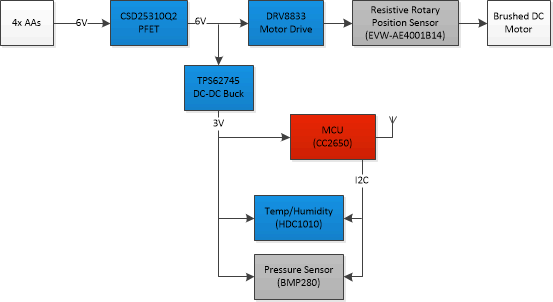

圖 1:智能風門控制參考設計框圖
DRV8833 直接由電池供電,而系統的其余部分則由降壓輸出軌供電。在無線電傳輸期間,降壓器在 9.1mA 時的效率超過 90%。與其他拓?fù)湎啾?,高效降壓可延長整個系統的電池壽命。
例如,智能風門控制參考設計使我們能夠改變通風口的百葉窗位置。管道空氣壓力和溫度可以通過算法實現自動化,這反過來又可以在家中實現按需控制的通風。壓力和溫度傳感器可實現供暖、通風和空調 (HVAC) 系統組件監控,并可幫助確定維護計劃。如果通風口之間存在溫度或壓力差,船上的算法可能會提示需要更換過濾器并通知房主。該設計還可用作商業應用中的可變風量控制器。
隨著無線智能傳感設備變得依賴電池,電源拓?fù)鋵?duì)于在簡單的電機控制設計和“永遠在線”應用中實現長電池壽命變得更加重要。
