引言

雖然自動測試系統在目前各項相關工作中的應用效果較好，但是，當前信息技術的發展速度非常快，社會上的技術、設備在不斷的更新?lián)Q代，所以自動測試系統也需要進行性能上的提升。為了將自動測試系統的測試效率、測試的一致性提升，在自動測試系統設計的過程中加入微波元器件，有效實現了自動化測試，并保證測試的效果。本文就針對基于微波元器件自動測試系統的設計進行分析研究。

1基于微波元器件的自動測試系統的組成

隨著微波技術的發展，微波元器件在各項系統、軟件中得到廣泛的應用，微波技術的發展，促進微波元器件的應用和研發，在測試系統、測試軟件中，應用微波元器件，可以提高檢測的效果、速率，降低檢測誤差。將微波元器件應用在測試系統中，可以實現自動測試系統測試全過程的自動化，有效提升自動測試系統的測試效率，以及測試數據的可靠性。

基于微波元器件的自動測試系統由計算機、網絡、測試儀器、連接儀器、打印機等組成，微波元器件在自動測試系統的接入是通過GP-IB總線實現的。圖1所示是微波元器件在自動測試系統中的硬件組成框圖。

從圖1中的自動測試系統的組成可知，在進行微波元器件的測試過程中，需要對其中的網絡分析儀進行校準，這樣才可以保障自動測試的可靠性和一致性。使用電子校準儀器進行校準分析，具有方便、快捷等優點，但是電子校準儀器的校準準確度較低，如果再用該校準之后的網絡分析儀進行自動測試系統的測試，將嚴重的影響測試結果的準確性。

采用手動校準，雖然校準的可靠性和精確度較高，但是這種校準方法花費的時間較長，但是目前在自動測試系統儀器精度校準中，為了保證微波元器件所有待檢的部位以及重點器件，采用的是手動校準。完成各項檢測之后，確定設備各個部件的精度指標，確定自動測試系統中的微波元器件質量和精度合格。

2基于微波元器件的自動測試系統的語言編程和設計要求

為了實現該系統的自動化測試，在其設計的過程中，需要加入微波元器件?；谖⒉ㄔ骷淖詣訙y試系統，在設計的過程中，需要遵循一定的設計要求，而且需要對系統測試編程的語言進行選擇。

目前形成的針對設備、儀器的兩種編程語言為LabVIEW和VEE圖形化編程軟件。圖像化編程軟件在工作的過程中,可將儀器、設備等工具的整個語言進行圖像化處理，并在模塊編程工具的輔助下，以計算機為中心，使用鼠標，將各個圖形連接在一起，進而產生一種圖形語言編程。圖形化編程軟件,在計算機的輔助下，可以清楚地看到整個圖形化處理的控制版面，以靈活運用該程序。雖然圖形化編程軟件可以將語言編程的時間大大縮短，但是，該圖形化語言編程軟件的程序可讀性較差，而且擴展性較低叫我們應該從自動測試系統的實際設計需求和使用條件出發,確定語言編程軟件的選擇。

基于微波元器件自動測試系統的設計需要滿足自動測試儀器與計算機等設備之間的連接，可以對測試儀器進行設置和調節，可以將測試出來的數據進行讀取，或者處理，形成報告式的文件等。

綜合進行分析，基于微波元器件的自動測試系統是在VB語言編程的基礎上完成相關的研究設計，系統在收到測試命令之后，將各個相關的測試軟件、設備成功連接，并進行測試,測試出來的數據結果保存到數據庫中，完成所有的測試之后,形成測試報告，之后再退出測試程序。

3基于微波元器件的自動測試系統設計

在該系統中，最為關鍵的、核心的部分是測試程序的設計,整個測試系統的設計，需要嚴格按照各個模塊的設計思想、設計要求進行設計，各個模塊之間的協調性要好，程序設計的結構需要清晰，容易理解，進而增加自動測試系統的可維護性，也便于日后的管理叫基于微波元器件自動測試系統的設計結構如圖2所示。根據圖2中的系統結構，可以將其分為兩大組成部分，一部分是程序結構的主窗體，一部分是各個微波元器件對應的測試模塊。主窗體上設置有幾個命令按鈕口，與命令按鈕相對應的是各個微波元器件的測試模塊。

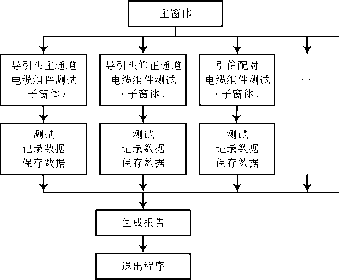

圖2基于微波元器件自動測試系統的測試程序結構圖

基于微波元器件的自動測試系統的測試程序，其工作時是通過對系統中的測試設備進行控制，進而完成各項測試的,在控制和測試的過程中，對所需求的數據進行采集，并將采集到的數據保存在數據庫中，與系統中設置好的微波元器件各項性能指標進行對比分析，檢測微波元器件合格與否。

完成微波元器件的測試之后，自動測試程序會將測試中采集到的所有數據從之前保存的數據庫中，轉移到系統測試的表格中，然后將表格保存在特定的目錄中。在自動測試系統中,數據庫中的數據只是暫時保存在那，在所有的測試完成之后,在數據庫中的各項數據會生成不同的報告文件?；谖⒉ㄔ骷淖詣訙y試系統的測試程序和測試過程如圖3所示。

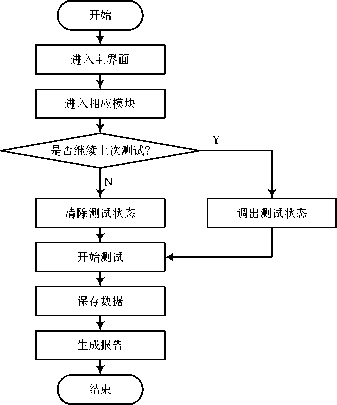

圖3基于微波元器件的自動測試和測試流程圖

采用以上基于微波元器件的自動測試系統的測試程序進行測試，其模塊化程度非常高，在該系統中，每一個微波元器件中都對應了一個相應的模塊，不同的測試、不同的應用采用不同的模塊，系統測試運行中，這些模塊之間互不影響，因此便于對系統進行管理和維護叫該系統可以自動保存上次進行測試的狀態，進而減少了生成報告的過程。從圖3可以知道，該自動測試系統完成測試工作之后,想要退出測試程序時,不需任何設置,可以直接退出，這使測試系統的測試程序設計得到了簡化。

4結語

隨著科學技術的發展，信息技術不斷應用在各行各業中,自動測試系統的應用可以提高測試效果，但是其測試的準確性受到一定因素的干擾，為了提高自動測試系統的測試準確性、測試可靠性，在其設計的過程中加入微波元器件?；谖⒉ㄔ骷淖詣訙y試系統設計將測試程序簡化，提高了系統的性能和可靠性，保證了自動測試系統的工作效率和工作質量。
