關于芯片行業，有一個靈魂拷問：什么是推動芯片發展的最根本動力？這個問題看起來是個送分題，答案絕大部分人都會脫口而出：摩爾定律。

每隔18-24個月，芯片上的晶體管數量就會增加一倍。但是“晶體管數量本身并沒有太多意義，有意義的是如何把這些多出來的晶體管用起來”，芯片大神Jim Keller曾經這樣說過。所以，晶體管數量的變化，其實反映著功耗、性能、面積、成本的變化。明確了這一點，就可以衍生出很多相關的推論，比如晶體管數量如果不變，芯片面積就會縮小一半、或者功耗縮減一半；面積如果不變，性能就會提升一倍，價格會降低一半，等等。

但是，很多人也都在考慮另外一個問題：摩爾定律究竟描述的是表象，還是本質？上世紀六七十年代，戈登摩爾提出這個“定律”的時候，其實是在總結和描述芯片發展的規律。他的本意，并不是用這個規律來指導整個產業的發展。與其說摩爾定律像個指揮千軍萬馬的將軍，它更像是一面旗幟，代表了人們對于芯片產業不斷發展的信心。

那么，究竟什么是推動芯片發展的根本動力？

從本質上來看，是需求。供需關系是經濟學里最基礎的概念，芯片行業幾乎所有大大小小的創新與進步，其實都是基于需求的驅動。拿FPGA來舉例，我們一直說它是延續摩爾定律最好的例子。并不是因?yàn)镕PGA在盲目增加晶體管數量，而是它根據不同的需求，很好的把這些額外的晶體管利用起來了。

FPGA從最早期的邏輯驗證芯片，發展到網絡通信設備中的重要組成部分，再發展到今天數據中心里的核心單元，這個過程就是在不斷發現需求、滿足需求、創造需求的循環。

2021年12月7號-10號，英特爾舉行了2021英特爾FPGA技術大會，并且分享了很多FPGA技術與產品的最新進展。從這次的活動里，我們就能非常清楚的看到，需求如何改變了FPGA芯片發展的軌跡。我們接下來就一個一個地說。

1、FPGA的新作用

提到FPGA的用途，很多人還停留在原型驗證和硬件仿真上，這未免有些一葉障目了。撥開眼前這片樹葉，你會發現FPGA已經用在太多地方了。用英特爾公司副總裁，F(xiàn)PGA和電源產品事業部、數據中心和人工智能事業部、可編程解決方案事業部總經理Patrick Dorsey的話說，F(xiàn)PGA可以用來加速云、端、及其中間的全部應用。

這就是FPGA的現狀，遠遠不止原型驗證，也遠不止網絡通信，而是作為高吞吐量、高能耗比的硬件加速單元，去加速你能想到的所有應用。當然，F(xiàn)PGA只是整個鏈條中的一個環節。如果從更高的高度往下看，英特爾的另外一句很有名的口號，就很好的概括了所有需求：“移動更快、存儲更多、處理一切。Move fast，Store more，Process everything?！?/span>

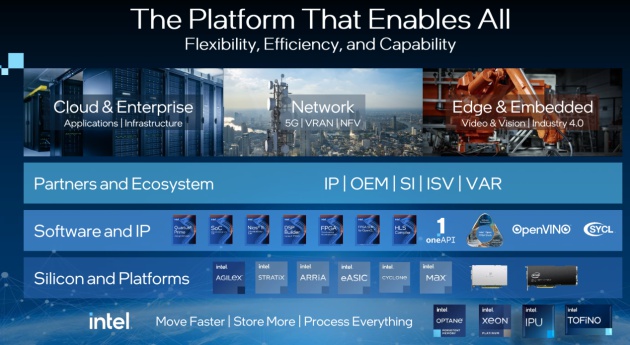

為了滿足這樣的需求，必然不能通過一種架構、一種產品、一種方案來實現。我們需要芯片、需要板卡、需要IP、需要開發軟件，也需要健康的生態，這些都是FPGA不斷進化的方向。

2、Agilex FPGA的新提升

如果穿越回N年前（N大于等于5），給當時的工程師說FPGA現在長這樣，估計絕大部分人都會驚掉下巴。特別是Agilex FPGA，更是和傳統的FPGA架構有著巨大差別。

Agilex這個名稱源于Agile（敏捷）和Flexible（靈活）的合二為一。相比于其他指標，比如性能、功耗、成本，Agile+Fexible這兩點才是業界對現代FPGA的最迫切需求。

也就是說，人們不僅需要一個高吞吐量、高帶寬、高邏輯單元的性能猛獸，更需要一個靈活性強、適用性廣，開發簡單高效的器件。只有這樣，才能更好的履行“硬件加速器”的職責，才能符合前面說的大方向：移動更快、存儲更多、處理一切。

從架構和技術的角度詳細分析Agilex的改進與提升，總結起來主要有6個主要方面：

1、全新的芯片布局

2、新一代HyperFlex寄存器架構

3、多樣的時序優化方法

4、英特爾10納米SuperFin工藝

5、系統級3D芯片

6、更靈活的DSP和布線微架構

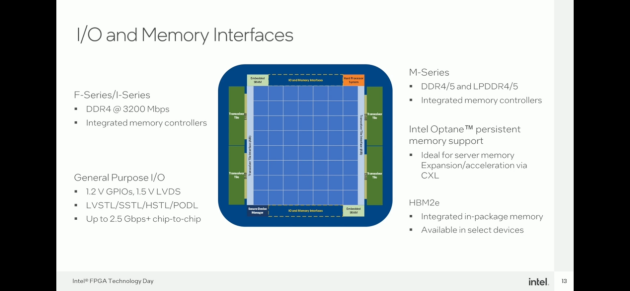

舉例來說，Agilex的芯片布局進行了大修，把通用I/O、存儲器I/O、SRAM等等單元都移到了芯片的上下兩端。原本這些單元都在芯片中間按列分布，這會把芯片分割成很多個小的設計區域，容易造成布線擁堵和延時。Agilex的新型芯片布局，就從根本上規避了這些問題，從而加速設計的時序收斂。

另外一個例子就是Agilex的HyperFlex寄存器架構。這種結構從Stratix10 FPGA里首次獲得采用，到Agilex已經發展到了第二代。事實上，HyperFlex的想法是非常理想的，也就是在FPGA的布線資源上插入很多小寄存器，可以將時序路徑分割成更小的部分，從而極大提升系統的工作頻率。

但是，這種方案實施起來會遇到很多問題，比如HyperFlex寄存器本身會引入額外的延時，每個小寄存器的扇出數量，也會對系統性能造成負面影響。另外加入了這么多額外的單元，又對設計軟件的自動化算法提出了挑戰。其實，這些問題很多都在Stratix10里真實存在。

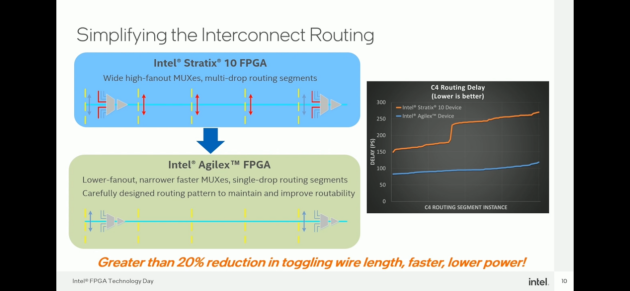

也就是說，HyperFlex的思路沒錯，但是實施方式出現了問題。所以，Agilex改進了Stratix10里第一代HyperFlex的設計缺陷，從原本更寬的多扇出設計，改成了現在更窄的少扇出設計，同時簡化了HyperFlex寄存器本身的設計，減少了旁路延時。FPGA的基本組成單元ALM，也進行了重新設計，單獨增加了額外的輸出端口，可以直連HyperFlex寄存器。這些優化設計，都讓Agilex的性能取得了大幅提升。根據英特爾的數據，僅是HyperFlex相關的改進，就將延時降低了超過20%。

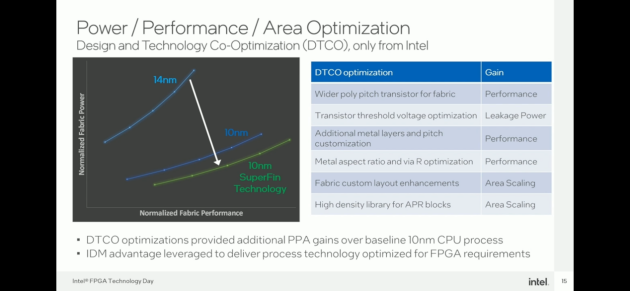

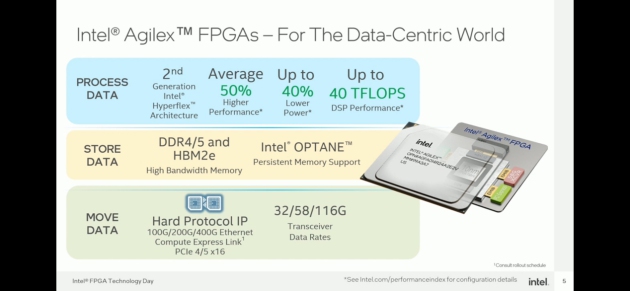

當然，還值得一提的是Agilex的制造工藝。它采用了英特爾的10納米SuperFin工藝。它比英特爾的基礎10納米工藝取得了進一步提升。相比14納米的Stratix10，Agilex更是取得了平均50%的性能提升、以及高達40%的功耗降低。

和賽靈思的7納米旗艦產品Versal相比，Agilex也可以取得1.42倍的性能提升，以及超過30瓦的功耗降低。

那么，什么是驅動這些提升的根本動力？就是數據中心對算力的需求、是邊緣計算對延時的需求、是各種數據和應用對存儲容量、數據傳輸速度的需求。

歸根到底，都是各種需求。于是，F(xiàn)PGA上集成了更多晶體管、更多IP、更強大的收發器，原本的架構不夠用，就設計新的架構，更好的利用這些多出來的晶體管。

所有這些，又會進一步延續摩爾定律的發展。

3、如何編程FPGA

還想簡單說說FPGA的編程方法?；赗TL的設計仍然是開發FPGA的主流手段，但是更多高層次開發方法也在不斷發展。

Quartus軟件變的越來越智能，它不再把所有芯片一視同仁，也不再把芯片上的所有位置和部分一視同仁，而是根據大量的測試數據，分區域進行功耗和時序的優化。把更長的時序路徑，放在更快的區域，把不那么長的路徑，放在稍微慢一點的位置，從而實現整體的優化提升。

這些技術進步，說起來就寥寥幾句，但實現起來又何其復雜。只有能用起來的芯片，才有價值。EDA軟件一直是FPGA廠商“皇冠上的明珠”，因?yàn)樗氖姑褪亲屝酒糜谩?/span>

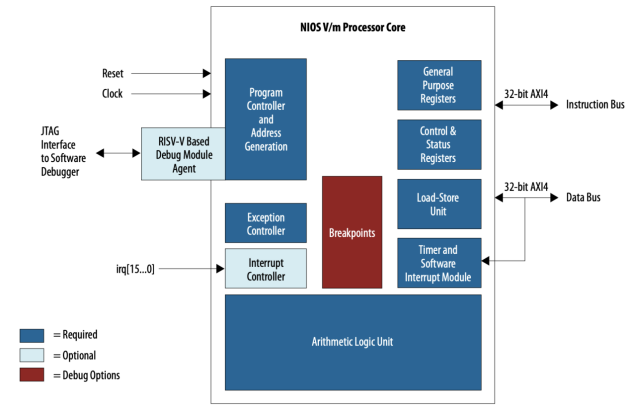

為了提升可用性，英特爾又把RISC-V放到了FPGA里，提出了名叫Nios V的軟核處理器。它有5級流水線和AXI4接口，比之前的NiosII處理器性能提升了5倍。但更重要的是，用戶可以直接基于RISC-V生態進行軟件開發，而不需要額外學習Nios了，這才是Nios V的最大意義。

4、結語

現在或許是從事FPGA行業最好的時代，不管是FPGA芯片本身，還是FPGA的應用，都有太多新的機會。我們完全不必糾結摩爾定律是否已經臨近終結，只要需求還在，技術的進步就不會停息。
