集成電路常使用DIP包裝，其他常用DIP包裝的零件包括DIP開關、LED、七段顯示器、條狀顯示器及繼電器。電腦及其他電子設備的排線也常用DIP包裝的接頭。

最早的DIP包裝元件是由快捷半導體公司的Bryant Buck Rogers在1964年時發明，第一個元件有14個引腳，相當類似今天的DIP包裝元件。其外形為長方形，相較于更早期的圓形元件，長方形元件可以提高電路板中元件的密度。DIP包裝的元件也很適合自動化裝配設備，電路板上可以有數十個到數百個IC，利用波峰焊接機焊接所有零件，再由自動測試設備進行測試，只需要少數的人工作業。DIP元件的大小其實比其內部的集成電路大很多。在二十世紀末時表面貼裝技術(SMT)包裝的元件可以縮小系統的體積及重量。不過有些場合仍會用到DIP元件，例如在制作電路原型時，就會使用DIP元件配合面包板制作電路原型，方便元件的插入及移除。

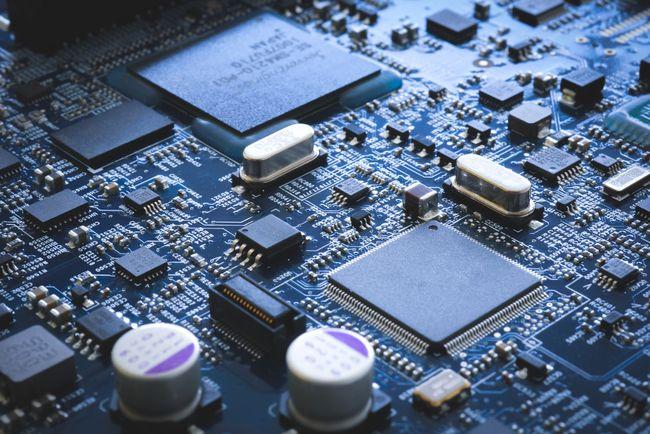

DIP包裝元件是1970及1980年代微電子產業的主流。在21世紀初的使用量逐漸減少，被像是PLCC及SOIC等表面貼裝技術的封裝所取代。表面貼裝技術元件的特性適合量產時使用，但在電路原型制作時比較不便。由于有些新的元件只提供表面貼裝技術封裝的產品，因此有許多公司生產將SMT元件轉換為DIP包裝的轉接器，可以將表面貼裝技術封裝的IC放在轉接器中，像DIP包裝元件一様?shù)脑俳拥矫姘寤蚱渌浜现辈迨皆碾娐吩伟?像洞洞板)中。對于像EPROM或是GAL之類的可編程元件而言，DIP封裝的元件由于方便由外部燒錄設備燒錄資料(DIP封裝元件可以直接插入燒錄設備對應的DIP插座)，仍盛行了一段時間。不過隨著在線燒錄(ISP)技術的普及，DIP封裝元件方便燒錄的好處也就不再重要。在1990年代，超過20只引腳的元件可能還有DIP封裝的產品。而二十一世紀時，許多新的可編程元件已都是SMT封裝，不再提供DIP封裝的產品。

DIP封裝元件可以用通孔插裝技術的方式安裝在電路板上，也可以利用DIP插座安裝。利用DIP插座可以方便元件的更換，也可以避免在焊接時造成元件過熱的情形。一般插座會配合體積較大或是單價較高的集成電路使用。像測試設備或燒錄器等，常常需要安裝及拆下集成電路的場合，會使用零抗力的插座。DIP封裝元件也可以配合面包板使用，面包板一般是作為教學、開發設計或元件設計而使用。

雙列直插封裝芯片的封裝一般是由塑膠或陶瓷制成。陶瓷封裝的氣密性良好，常用在需要高可靠度的設備。不過大部分的雙列直插封裝芯片都是使用熱固性樹脂塑膠。一個不到2分鐘的固化周期，可以生產上百個的芯片。

SOIC(Small Outline IC)是一種很常用的表面貼裝技術封裝方式，特別常在消費性電子及個人電腦中使用。SOIC可視為是標準IC的PDIP封裝的縮小版，其排針也是在元件的二側。而SOJ(Small Outline J-lead)及SOP(Small Outline Package)系列的封裝方式也是和DIP封裝類似的表面貼裝技術封裝方式。
