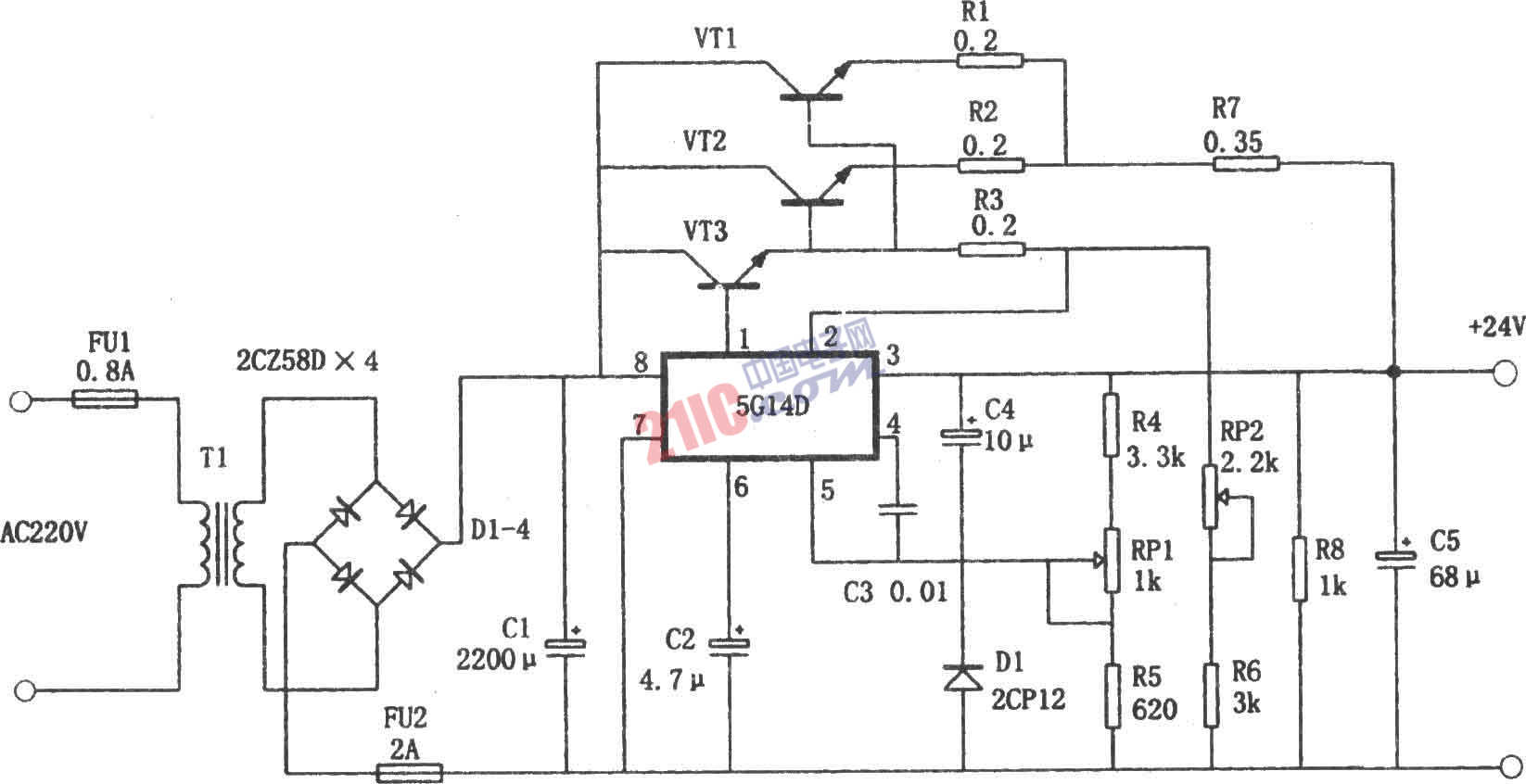

如圖所示為一種+24V、1.9A電源電路。它以國產(chǎn)的集成穩(wěn)壓器5G14D為核心，外接三只功率晶體管，使電源的輸出電流由5G14D本身的額定電流24mA，提高到1.9A。RP1用來微調(diào)輸出電壓，RP2用來調(diào)整過載電流保護點。本電源的主要技術特點：(1)輸入電壓：220V±22V，50Hz。(2)輸出電壓：24V，誤差≤±2％。(3)最大輸出電流：1.9A。(4)紋波電壓：≤24mV。(5)過載保護點：2.8A。
