TOP414G構成的5V、2A隔離式開關電源電路

時間：2009-03-15 01:19:06
關鍵字： 隔離    開關電源電路    TOP    4G
手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]由TOP414G構成的5V、2A輸出的隔離式開關電源電路如圖所示。C1為輸人濾波電容。VDz和VD1組成一次側鉗位保護電路。R1為控制端電阻，C2是旁路電容。TOP414GC-S端之間并聯的C10是防止在控制端出現高頻干擾時而引起觸發斷

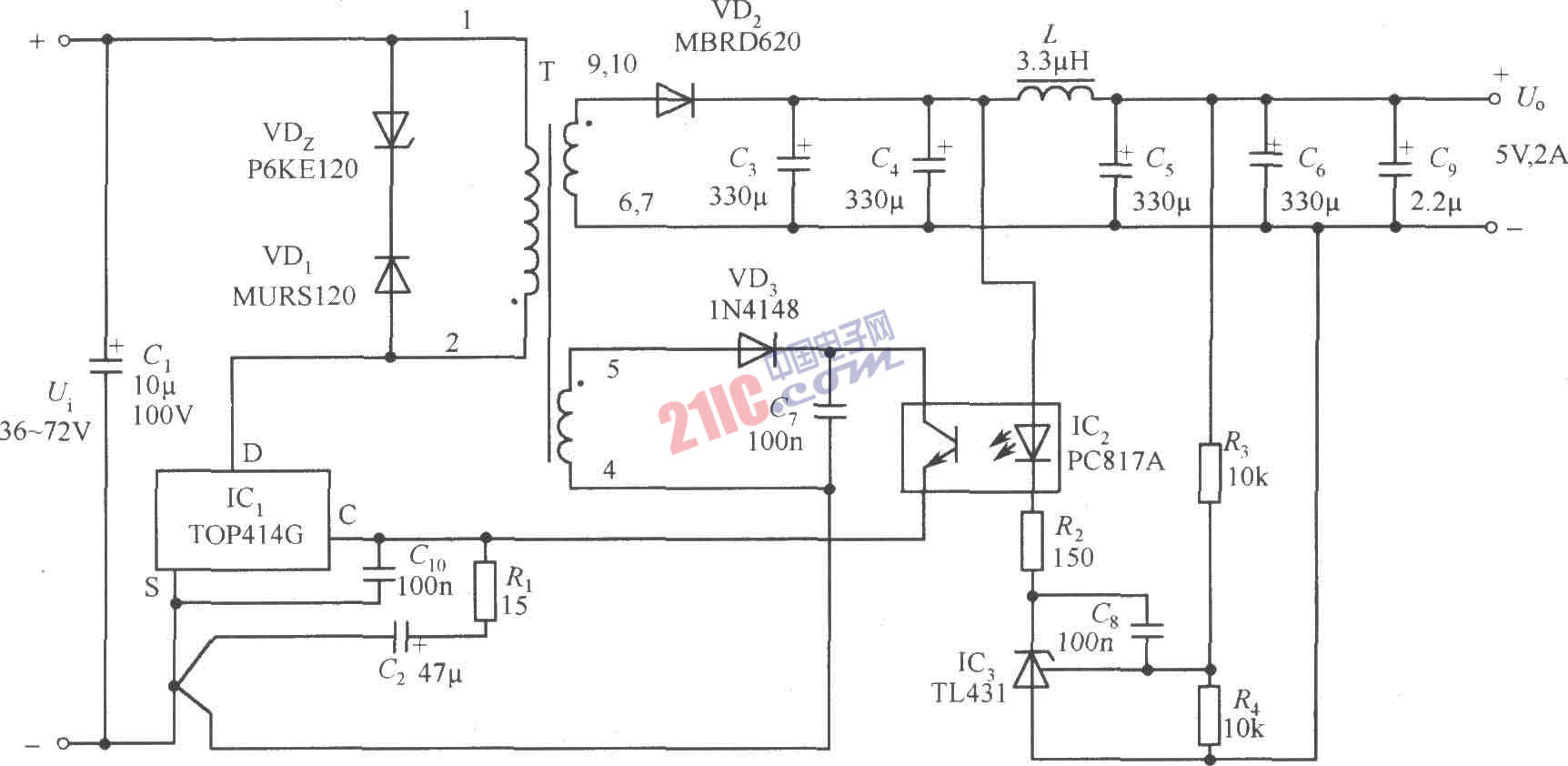

由TOP414G構成的5V、2A輸出的隔離式開關電源電路如圖所示。C1為輸人濾波電容。VDz和VD1組成一次側鉗位保護電路。R1為控制端電阻，C2是旁路電容。TOP414GC-S端之間并聯的C10是防止在控制端出現高頻干擾時而引起觸發斷電電路誤動作。VD2為輸出整流二極管、C3、C4、L、C5和C6構成的輸出濾波器，C9為輸出端消噪電容。外部誤差放大器由并聯穩壓器TL431組成。當輸出電壓發生波動時，經R3、R4分壓后得到取樣電壓，就與TL431的基準電壓進行比較，產生一個外部控制信號，再通過光耦合器PC817A來改變TOP414G控制端電流，進而調節占空比使Uo趨于穩定?？刂骗h(huán)路的增益是由R2來設定的。反饋繞組電壓經VD3、C7整流濾波后，給PC817A中的紅外接收管供電。
