電路原理

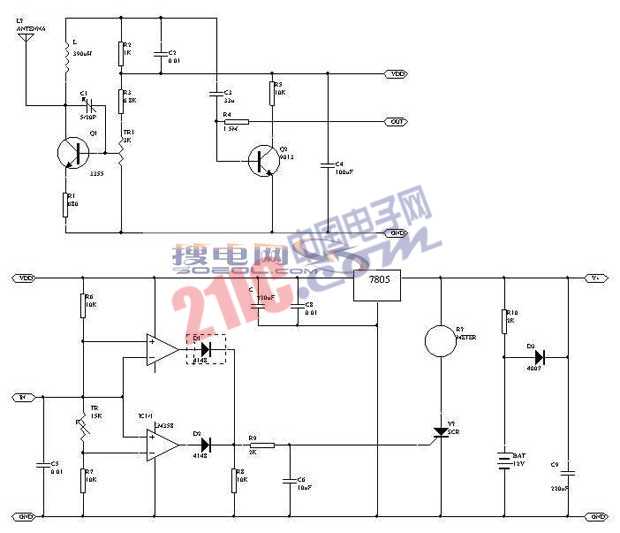

　　微彼防盜報警器由微波多普勒探頭和主機兩部分組成。微波多普勒探頭的電路原理如圖所示。微波三極管VT1在微調電容C1正反饋的作用下產生自激振蕩，其振蕩頻率可通過電位器RP1、可調電容器C1進行調節，一般為1000MHz左右。由天線W將電磁波輻射到周圍空間，產生一個立體的微波警戒場。當有人在該范圍內活動時，根據電磁波的多普勒效應，人體的反射波就會通過天線使VT1 的自激振蕩幅度和頻率都發生變化，這會導致C3正端的電壓發生波動。該波動信號經C3加到VT2的基極進行放大，放大后的信號從VT2的集電極取出，送到主機進行鑒別并觸發報警。正常情況下，VT2送出的電壓是穩定的(為 6V),當人體在微波場內走動時，這電壓就會在+- l～5V的范圍內變化，其變化頻率與人體活動快慢有關，而幅度大小與人體離探頭的距離成正比。

　　主機部分電路原理如圖所示。由運算放大器A1、A2組成的窗口式電壓比較器，對探頭送來的信號電壓進行比較鑒別。如果信號電壓在兩指定的比較電壓中間，則A1A2的6腳均無電壓輸出。當信號電壓高于A1的2腳電壓或低于A2的3腳電壓時，A1或A2輸出高電壓，經隔離二極管 VD1 或VD2、限流電阻 R9后，觸發單向可控硅 VS導通，使語音報警喇叭HA通電發出“抓賊呀一”喊聲來。另外，如果探頭與主機之間的連線被自作聰明的盜賊找到并弄斷,IN端電壓會變?yōu)?V,A2即輸出高電平，電路也會產生警報聲。報警電路一旦被觸發，HA就會發聲不止，只有值班人員按動一下復位按鈕SB，報警聲才會被解除。

　　報警器的電源部分設計成交直流電自動切換供電，以保證電網停電或犯罪分子切斷照明線路后報警器仍能夠照常工作。平時，220V交流電經電源變壓器T降壓、二極管VD4~ VD7橋式整流和電容C9濾波后，輸出約18V直流電壓。該電壓高于備用電池G的15V電壓，故VD3及反偏截止，電池不供電；一旦交流電壓消失，備用電池將通過VD3自動向電路供電。有交流電時，18V直流電壓還通過R10給備用電池小電流（<=1mA）、長時間緩慢充電，使電池使用壽命大大延長。SA為備用電池電源開關。

元器件選擇
　　A1、A2均用uA741或LM741、AD741、MC1741、CA741等型通用III型運算放大器，A3用78L12型（12V、100mA）塑封三端固定穩壓集成電路。晶體管VTI用C3355、2026型微波三極管；VTZ用9（）14或3DG8硅NPN低噪三極管，要求 b＞150。VS用小型塑封單向可控硅，如 MCR100－l、BT169、2N6565型等。VD1、VD2用IN4148型硅開關二極管，VD3～VD7用IN4001型硅整流二極管。

　　天線W用一根直徑15mm、長約150mm；的直漆包線或鐵絲。高頻扼流圈L用IGl3901。H型臥式固定電感器，亦可用0.5mm漆包線在5mm圓柱上繞5匝脫模而制成空心線圈。CI選用品質高的瓷介微調電容器，C2、C5和C8均用CTl型瓷介電容器、C3、C4、C6、C7和C9均用 CDll－25V型電解電容器。RPI用WH7－A型立式微調電位器，RP2采用 WSW型自鎖式有機實芯微調電位器。RI～RIO全部用 RTX－1/8W M小型碳膜電阻器。

　　HA用LQ4688D型語音報警專用電喇叭，亦可參見附錄二自制。SB用小型自復位常閉按鈕開關，也可用KWX型小微動開關（僅用常閉觸點）來代替。SA用小型單刀單擲開關。T用市售220V／15V、5W優質成品電源變壓器以確保長時問輕載運行不發熱。F用帶機裝管座的BGX0.15A保險管。XP用普通交流電二極電源插頭。G可用10節普通干電池串聯后供電，也可用小型固體蓄電地。

制作與使用

　　焊接好的微波探頭電路板和主機電路板分別裝入體積合適的兩個絕緣盒內。探頭裝好后，檢查無誤，就可接通12V電源進行調試。因一般業余制作者無高頻測量儀器，所以專門介紹用500型萬用表調試的方法。首先，測電源電壓12V是否穩定。調RP1，同時用萬用表測VT1發射極與基極對地電壓，使發射極電壓大于或等于基極電壓，這表明VT1已自激振蕩了。此時發射極電壓在l～1.5V之間。再微調電容C1使VTl集電極電壓高于 C3正端 1～2V。然后，將萬用表撥在直流10V擋，接在OUT端。用手在天線邊來回擺動，看萬用表指針的擺動幅度是否達到+- 4～5V。如幅度太小，應再反復細調RP1和C1，必要時應適當增減天線W長度一試。最后，調整R4，使靜態時OUT端電壓為6V。

　　主機一般只要元器件無損，安裝正確，不需調試就能工作。 實際使用時，將微波探頭安裝在需要警戒的地方，如所保護物體上面、現場中央或室內天花板上等，注意探測天線應與地面保持垂直。因微波探頭可以探測到近距離的隔墻物體運動，故在特殊情況下，可以安裝成隔墻壁監控防盜形式。在室內安放探頭時，還要避開吊扇?？照{(diào)排氣口和窗簾等，以免外部氣流使扇葉轉動。窗簾飄動或使用空調時出現誤報警。主機則放置在值班室，其報警喇叭還可用導線引出主機盒，懸掛在傳聲良好的高處。由于主機的輸人阻抗很高，為防止外界雜波干擾，微波探頭與主機之間的連線要選用雙芯屏蔽線，而不宜用普通導線連接.
