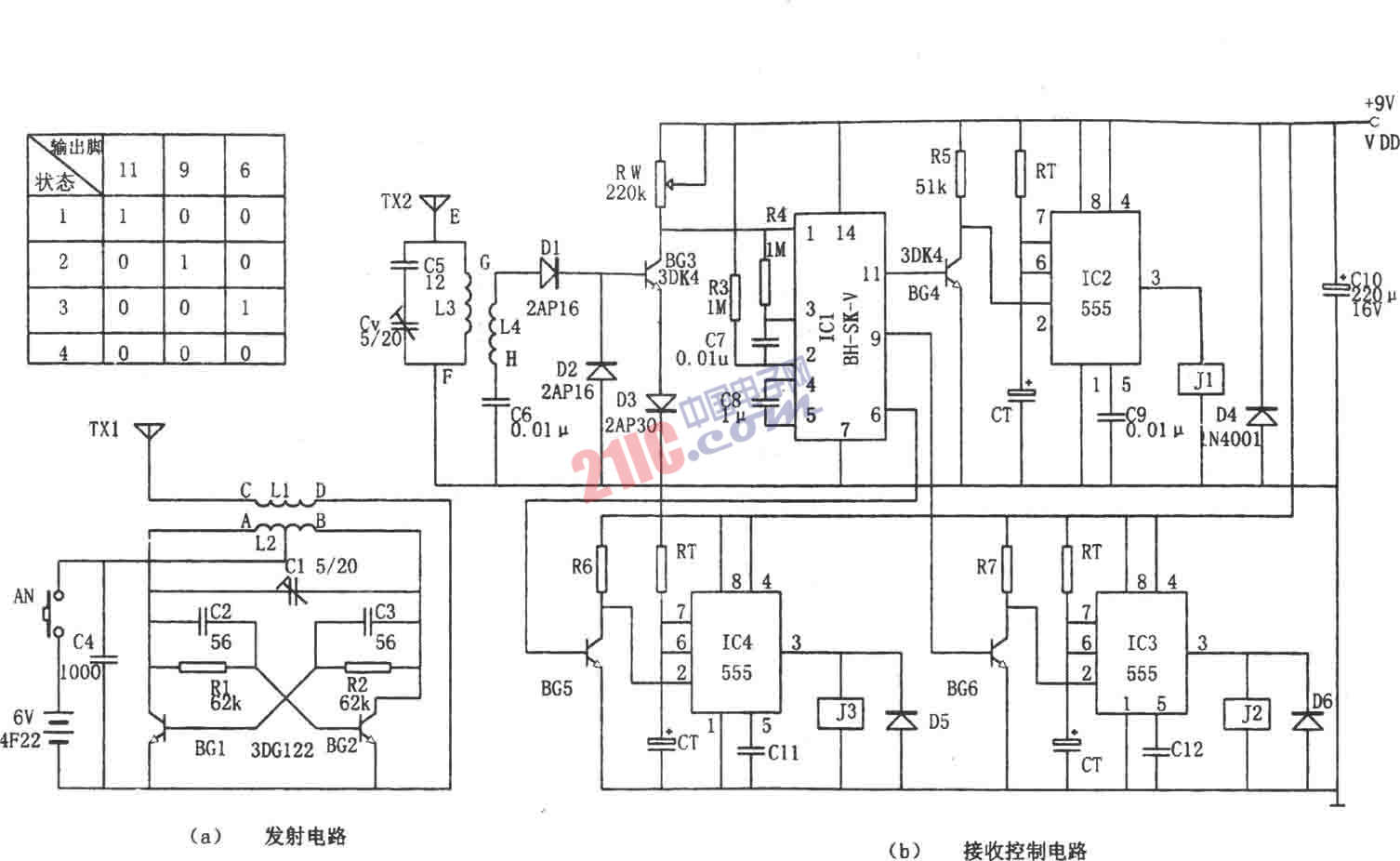

如圖所示為遙控式多擋控制電路。該電路包括無線電發射器和無線接收、控制器兩部分。其中發生器為一般的自激多諧振蕩電路。振蕩頻率為f=l.44／(R1C2+R2C3)，本遙控器選用30～40MHz的業余頻段范圍。

由接受器的選頻回路所選出的發射的高頻信號經D1、D2倍壓整流，再經BG3放大后加至IC1①腳。IC1采用BH?SK?V型集成塊，其內含二級高增益放大、選頻、整形和觸發器、驅動器。當?shù)谝淮问盏竭b控信號后，IC1 11腳輸出高電平信號，該信號經BG4倒相后觸發時基電路IC2(555)，使555翻轉置位，繼電器J1吸合，相應控制其中一種電器工作。IC2被置位，同時也開始定時，定時時間為td1=1.1RTCT，調節時間常數RTCT，則可改變該電器的工作時間。當定時時間td1到時，J1自動釋放，電器自動停止工作。當IC1收到第二次遙控信號后，其11腳輸出低電平(由高電平變?yōu)榈碗娖?，⑨腳則由低電平變?yōu)楦唠娖?，此時，BG6導通，使IC3置位，繼電器J2吸合，相應控制第二種電器工作。當IC1收到第三次遙控信號后，⑨腳由高電平變?yōu)榈碗娖?，同時⑥腳轉為高電平，使IC4置位，繼電器J3吸合，相應控制第三種電器工作。當收到第四次遙控信號后，IC1 11、⑨、⑥腳全呈低電平狀態，繼電器J1～J3全部釋放，3種電器因失電而停止工作。

本電路可順序控制3種電器的開啟和關閉，或全停，也可以使3種電器處于遙控定時狀態。
