D／A變換雙相互補頻率產生器
[導讀] 如圖所示，AD7520是CMOS型10位多路DAC集成電路，可提供與l0位數字輸入量N成正比的輸出電流Io1，還可提供與(1023-N)成正比的電流Io2。VT1、VT2及寬帶雙運放LF353N為電容器C1、C2提供充電電流。當C1、C2上的充電電

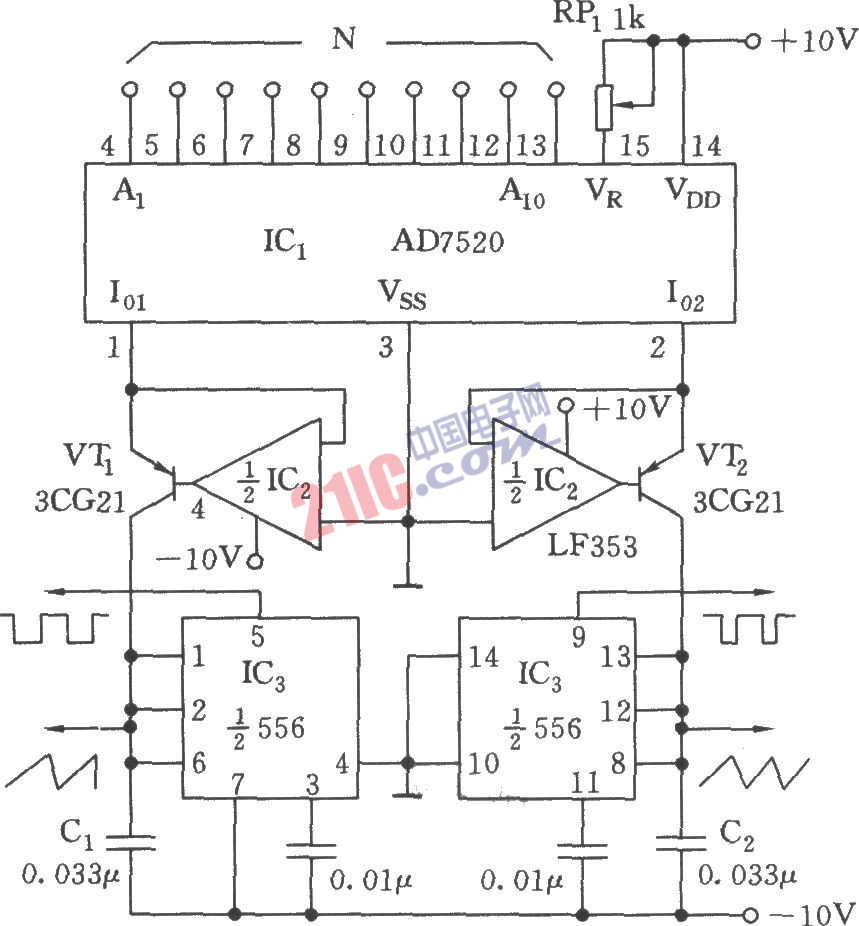

如圖所示，AD7520是CMOS型10位多路DAC集成電路，可提供與l0位數字輸入量N成正比的輸出電流Io1，還可提供與(1023-N)成正比的電流Io2。VT1、VT2及寬帶雙運放LF353N為電容器C1、C2提供充電電流。當C1、C2上的充電電壓達到閾值電平2/3 VDD時，556復位；C1、C2通過基片內相應的放電管放電，至1/3 VDD，然后又置位，以與N成正比的Io1和與(1023-N)成正比的Io2的速率重新充電。因Io1與數字N成正比，故可獲得l0～10000Hz的頻率輸出。555可同時提供脈沖和鋸齒波輸出。RP1用于調節頻率范圍。
