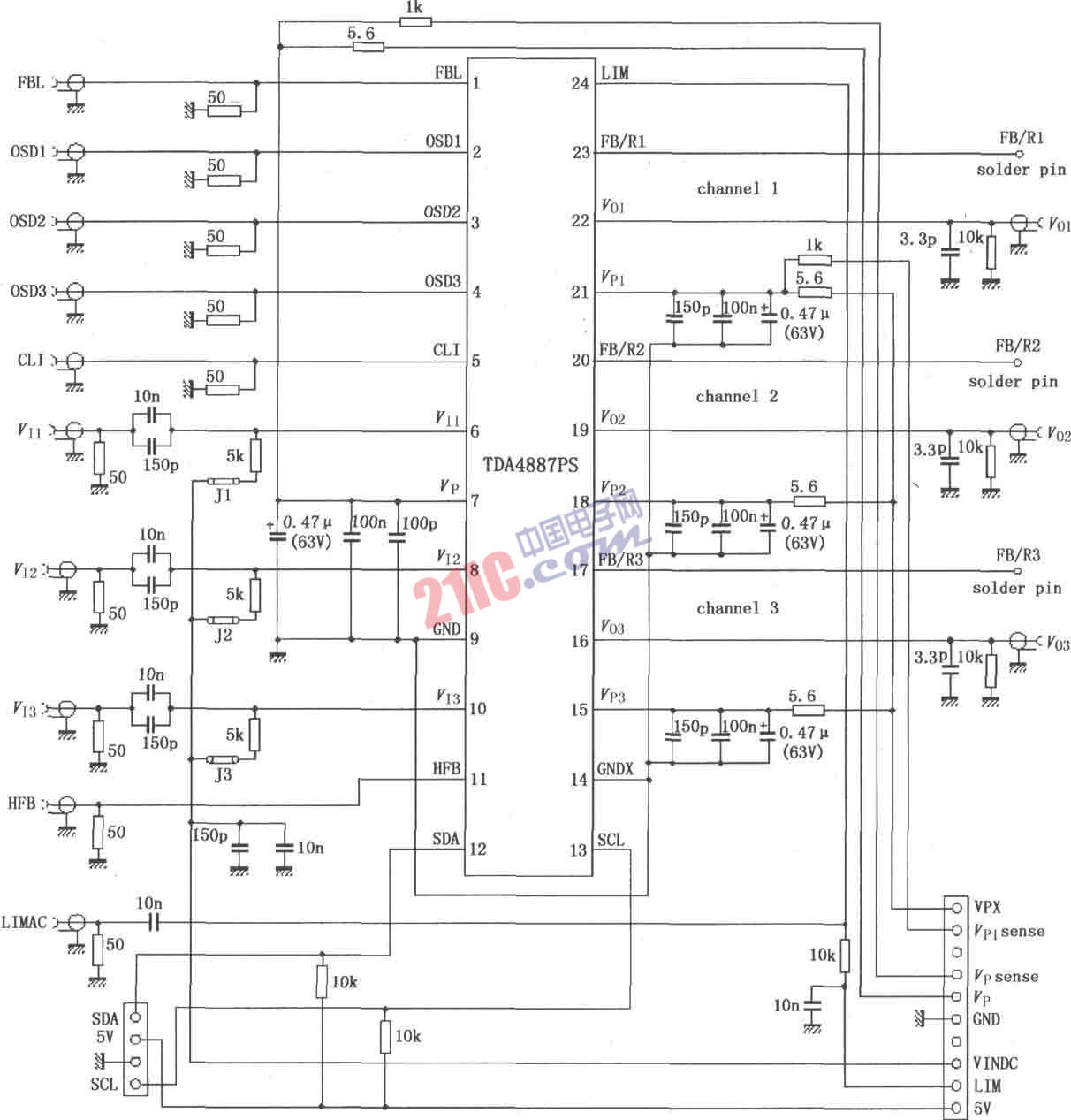

如圖所示為TDA4887PS的利用內部正反饋的測試電路。OSD1～OSD3三路屏幕顯示信號由視頻電纜輸入到2、3、4腳；VI1～VI3。三路視頻信號由視頻電纜輸入到6、8、10腳，放大后三路視頻信號 Vo1～Vo3由22、19、16腳連接視頻電纜輸出。I2C串行總線數據輸入／輸出信號SDA由插座連到12腳，I2C串行總線時鐘信號SCL由插座輸入到13腳。屏幕顯示快速消隱信號FBL輸入1腳，用于消除屏幕顯示信號的回掃線。視頻信號輸出鉗位和消隱加到11腳，用于消除視頻信號的回掃線。
