0 引 言

家庭生活是人們?nèi)粘Ｉ畹闹匾M成部分，如何搭建一個方便使用、高效率、低成本的智能家居系統，進而為人們提供一個方便快捷、舒適安全的家庭生活環境，是近來信息技術從業者研究的一個熱點問題。傳統的智能家居通信多采用有線方式，其缺點是布線繁雜、安裝成本高、系統升級困難、擴展性和移動性差。室內常用的開關面板如圖 1 所示，由蓋板和翹板組成，按動翹板可以實現開關的通斷。該面板使用廣泛，若要進行智能化改造，必然需要改動原有墻體線路 [1-4]。

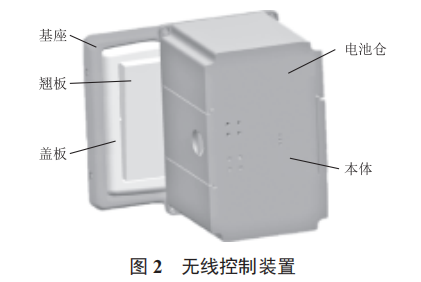

針對上述情況，本文提供一種簡單有效的開關面板無線控制方式如圖 2 所示。本體與基座采用螺釘連接，通過過盈配合罩扣在蓋板上。在本體中，以舵機為原動機，曲柄滑塊機構為執行部件，仿照手指按動翹板 ；控制系統采用基于藍牙技術的無線通信方式 ；整個裝置采用放置在電池倉中的可充電鋰電池供電。本裝置采用罩扣式安裝，安裝方便，不改動原有接線，不需要專業技術便可安裝，可隨時拆卸并更換安裝位置。

1 系統概述

本家居控制器采用低功耗的微控單元和無線通信模塊，這樣保證了系統的穩定性、低功耗和低成本 ；與無線通信模塊之間采用心跳鏈路工作模式，保證了設備響應時效性。

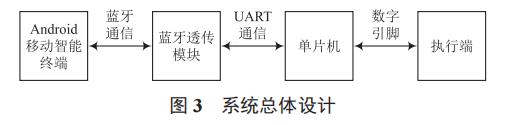

系統工作時，以手機等智能終端作為上位機，利用藍牙功能發出指令，以單片機為核心的下位機，通過藍牙透?jìng)髂K接收指令，經處理后由數字引腳發出控制信號使機械結構完成開關動作。系統采用電池供電，為避免電池的快速消耗，下位機在與上位機連接后，如果在單位時間內沒有接收到有效指令，則進入休眠狀態。由單片機內置定時器定期喚醒，發送一個同步幀至上位機，上位機接收到同步幀之后才會進行有效的數據交流，使執行終端從休眠模式轉入工作模式執行任務，系統執行完后繼續休眠以節省電量。系統總體設計如圖 3 所示 [5-7]。

2 硬件選型

單片機模塊采用 Arduino Nano，它是一種基于 ATMEGA328P 的小型單片機集成板，有 16 KB 的閃存用于存儲代碼。Arduino Nano 上的 14 個數字引腳都可以用作輸入或輸出，可以使用 pinMode（），DigalWrite（） 和 DigalRead（） 函數進行操作，每個引腳工作電壓為 5 V，驅動電流為 40 mA，并有內部上拉電阻，A6，A7 針腳可以讀取模擬信號用來監控電源模塊。ATMEGA 328P 有 8 種節電設置，SLEEP 指令可以使 MCU 進入掉電模式，降低功耗。另外，該集成板具有 UART 串行通信引腳，可用于接收和發送 TTL 串行數據。

藍牙通信在生活中的應用非常廣泛，大多數無線設備支持此功能。本設計中藍牙模塊采用 HC-05 藍牙透?jìng)髂K，其優點是體積小巧、貼片生產、穩定性好、易嵌入。HC-05 采用了 CSR 主流藍牙芯片，藍牙 V2.0 協議標準，輸入電壓為3.6 ～ 6 V，可設置多種波特率，空曠地有效距離為 10 m，能滿足室內使用。可以與各種帶藍牙功能的電腦、藍牙主機，以及大部分帶藍牙的手機、PDA 等智能終端配對。其模塊上引出接口，包括 VCC，GND，TXD，RXD。調試時可以采用 AT 指令設置通信參數，藍牙模塊發送端 TXD，接Arduino Nano 上的 RXD 引腳 ；藍牙模塊接收端 RXD，接Arduino Nano 上的 TXD 引腳。

電源模塊為可充電電池供電，用于向執行裝置提供工作電源。本系統 24 h 連續工作過程中，處于低功耗休眠狀態，無線接收模塊周期性喚醒，以激活系統進行工作，進一步降低了能耗，提高了系統可靠性。

電機驅動模塊采用 MG996R 舵機，以舵機為原動機的機械裝置可以實現對開關面板的按動操作。MG996R 舵機質量輕，響應速度快，控制精度適中，工作電壓為 4.8 ～ 7.2 V，可以與 MCU、藍牙模塊共用電源。

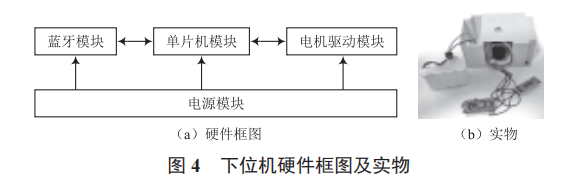

下位機硬件框圖及實物如圖 4 所示。

3 軟件設計

軟件部分主要是應用計算機編程語言設計應用程序?qū)Ω黝?lèi)信號進行處理計算，最終實現對硬件的控制。本系統需要在軟硬件協同工作實現對開關的遠程控制，分為上位機軟件和下位機軟件。上位機軟件是安卓移動端 APP，用戶通過APP 發送指令 ；下位機軟件在 Arduino Nano 中，用于接收指令驅動舵機。

3.1 上位機 APP 設計

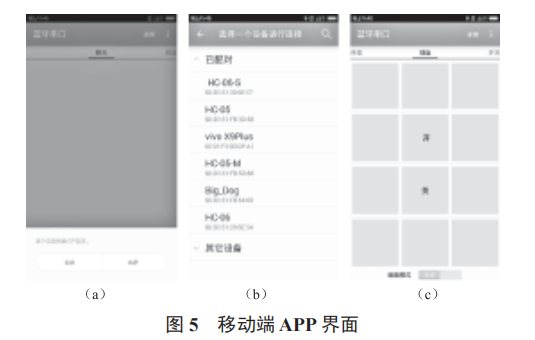

以 Android 系統為例，系統中上位機與下位機之間由藍牙通信實現數據傳輸，上位機部分主要功能為 ：打開應用程序時，與對應的下位機藍牙模塊建立連接，將指令通過藍牙功能發送至下位機的藍牙模塊。啟動 APP 后，系統首先會判斷是否支持藍牙，如圖 5（a）所示 ；確認支持后再判斷藍牙狀態，此時應使藍牙功能處于打開狀態，并掃描搜索附近藍牙設備，如圖 5（b）所示 ；完成與硬件采集設備的匹配連接，連接成功后跳轉到操作界面進行數據的傳輸，如圖 5（c）所 示。本系統使用安卓 Eclipse 設計了一款手機 APP，使用方便，調試難度低。

3.2 下位機程序設計

下位機部分主要通過藍牙模塊接收指令，并驅動舵機旋轉指定角度等動作，故單片機的程序設計較為簡單。

程序首先對 Arduino Nano 的引腳、串口波特率等進行初始化設置，將通信模塊設置為接收狀態，并使 Arduino Nano進入低功耗模式。當接收到正確數據后產生中斷，對外圍電路開始供電，系統各模塊反饋信息給 Arduino Nano。而后Arduino Nano 退出低功耗模式，對數據進行處理，一方面驅動舵機，另一方面通過藍牙串口將數據發送至上位機。數據發送完成后再次進入低功耗模式。

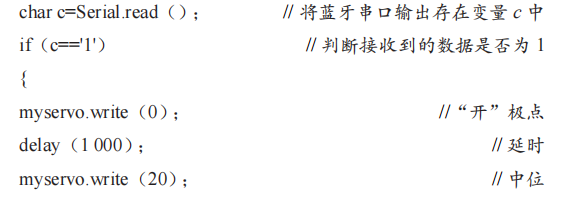

使用 Arduino Nano 編寫藍牙通信程序簡單快捷，完成串口通信波特率（本文采用 9 600 b/s）等參數初始化設置后，利用 Serial.read（）函數讀取藍牙模塊傳入的數據，根據讀到的數據執行相應的動作。由于開關只有兩種狀態，本文中，若藍牙模塊收到數據“1”，則舵機旋轉到 0°，然后返回到20° ；若讀到數據“2”，則舵機旋轉到 40°，然后返回到20°。需要注意，這里的“1”和“2”是由上位機 APP 中的設定而決定，Arduino Nano 程序中的設定與上位機 APP 端的編碼必須一致。Arduino Nano 串口通信程序如下 ：

值得注意的是，組建系統之前需要用 AT 指令對 HC-05藍牙模塊進行設置，包括藍牙名稱、波特率、配對碼等參數。另外，系統軟件設計時應采用模塊化設計思想，這樣有利于系統調試，而且便于在項目間進行移植。

4 結 語

通過以上軟硬件構成的一系列的接收、觸發動作，可以較為理想地手動與電動控制開關。舵機驅動的機械機構運行在指定位置按動翹板后，立即自動返回至初始位置以釋放翹板，解決了手動與電動兼具的問題。無線通信裝置接收到移動終端發來的指令信號，通過其內置的應用軟件，根據開或關的動作指令控制機械結構，行進一定的距離按動翹板，以達到本裝置的應用目的 [2,8-9]。

該系統充分利用藍牙通信的廣泛性和智能終端的便捷性，安裝簡單，無需布線，無用電隱患，通過合理布置，可以將整個室內的開關組網控制。對系統的軟硬件進行改裝，能夠?qū)崿F(xiàn)其他電器的無線控制組網功能，可廣泛應用在不便于布線改線的居家辦公場合，具有一定的實用價值。
