0 引 言

我國照明用電量占總用電量的 10% ～ 12%，照明節能的潛力巨大 [1]。在人員密集的辦公樓、寫字樓等對照明的質量要求也越來越高，且辦公寫字樓照明已不再是簡單地通過增加照明燈具的方式來提高照明的舒適度 [2]。而使用適當?shù)?/span>照明控制技術不僅能提高人眼的舒適性，還能降低能耗。因 此，近年來智能照明的控制受到了廣泛的關注，尤其是在空間和時間的范圍內基于自適應人工照明控制領域 [3-5]。研究表明，不同的用戶可能需要不同程度的照明，不僅可以提高用戶滿意度，還能提高工作效率。隨著科技的發展，手機已成為人人必備的工具，若將當下成熟的智能手機技術及人工智能領域方面的技術相結合用于智能照明系統的開發，就可避免傳統照明在開發時對面板的過度依賴。本文在當下人工智能等研究背景下，提出并設計了一款智能照明動態調節器。

1 設計流程

1.1 智能照明動態調節器設計

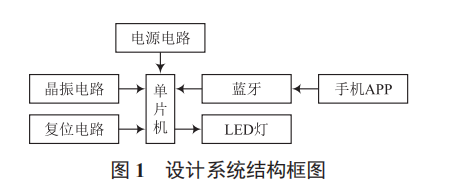

本設計是以單片機為核心，用手機作為上位機，以單片機最小系統與藍牙模塊作為下位機，通過將單片機藍牙和手機藍牙相連接，手機發送指令來控制藍牙模塊，實現對燈具亮度的控制。手機與單片機在藍牙通信系統的基礎上，能夠構成一個共享信息的網絡。就功能分析，智能照明系統有4 個主要模塊 ：藍牙模塊型號為 BT06 ；燈光模塊采用不同的 LED 燈 ；電源模塊采用 5 V 直流電供電 ；單片機模塊選用 STC89C52 單片機。系統主要分為兩部分 ：遠程控制部分Android 手機終端和功能部分智能控制終端。Android 手機將藍牙 API 接口從上位機程序調用，控制內部藍牙設備，以執行數據傳輸和控制。本設計系統結構框圖如圖 1 所示。其中單片機最小系統、晶振電路、復位電路等不贅述，在此僅對基于 PWM 的 LED 燈的調光設計及其原理、藍牙通信模塊、APP 手機藍牙客戶端的設計進行詳細闡述。

1.2 LED 燈調光設計及其原理

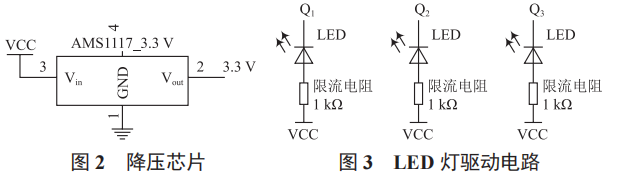

PWM 脈沖信號由單片機引腳產生，當引腳為高電平時，LED 燈亮，當引腳為低電平時，LED 燈滅 ；定時器 T0 溢出中斷設置為 1/1 000 s，每 10 個脈沖為一個周期 [6]（頻率為100 Hz）。為了保證LED燈亮度足夠亮，如果是串聯電阻的話，可能 LED 亮度不夠，無法直觀地看到亮度的變化，導致操作不明顯。為了保證 LED 燈亮度足夠亮，需要用到降壓芯片，使電壓降到 3.3 V 與 LED 燈驅動電路相連接。圖 2 為降壓芯片，低電平導通，高電平段接降壓芯片后的 3.3 V 電壓。 圖 3 為 LED 燈驅動控制電路 [7-8]。

1.3 藍牙通信模塊

對于系統藍牙通信模塊而言，其重點是實現手機藍牙指令的接收和與單片機的直接數據通信。智能照明藍牙通信系統包含以下兩部分。

（1）手機藍牙端用來對智能照明藍牙接收端發送 A，B， C，D 指令，分別代表控制燈具的開啟、關閉、亮度 + 與亮度 -。其中，亮度 + 和亮度 - 是連續可調，滿足用戶個性化的照明。

（2）主程序主要是在單片機的控制下，對藍牙模塊輸入的信息進行存儲分析，控制 LED 驅動電路，以達到控制燈具的目的。單片機定時讀取藍牙模塊的串口數據，若串口數據被讀出，則對數據進行分析。

1.4 APP 手機藍牙客戶端的設計

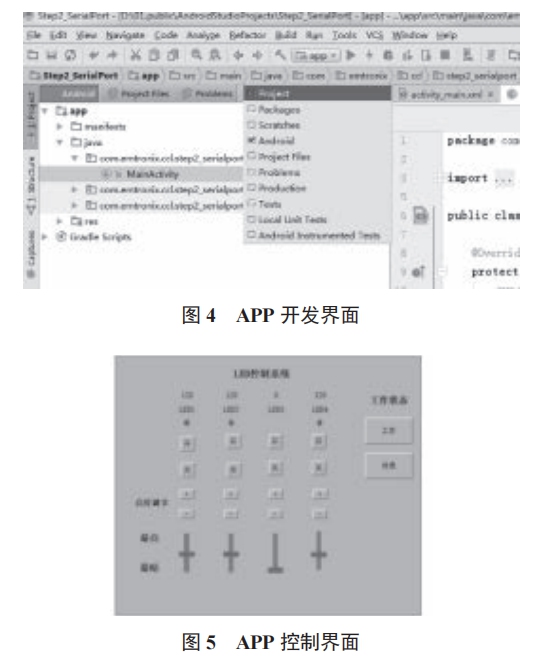

智能照明系統藍牙端 APP 是基于 Android Studio 軟件第三方開發平臺而設計。Android Studio 具有許多非常高效的特性，如 ：集成 Gradle 的打包工具 ；效果簡潔可視化 ；可以拖拽的 UI 操作 ；代碼自動補全等 [9-10]。該軟件適應于沒有計機 APP 專業知識的用戶，基于此平臺可進行智能照明手機控制端 APP 項目的開發。因此本文選擇 Android Studio 軟件開發平臺開發安卓 APP，在一定程度上簡化了開發者的工作量與 APP 開發的難度。智能照明 APP 開發界面如圖 4 所示。智能照明 APP 控制界面如圖 5 所示。

首先連接藍牙按鍵與智能照明系統的藍牙接收端，當手機藍牙的客戶端與照明系統藍牙的服務端模塊確認連接后，用戶即可通過圖 5 所示的 APP 控制界面的打開、關閉、亮度 +、亮度 - 等指令分別控制 LED 燈具的亮、滅及亮度連續調節等，滿足用戶的個性化需求。

2 結果分析

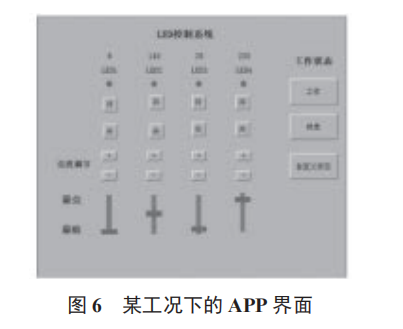

本文設計的智能照明系統能以手機控制平臺、藍牙通信模塊、單片機控制模塊及電機驅動模塊等硬件模塊，實現照明燈具的亮、滅及亮度連續調節等功能，且功能容易實現并能激發開發者的興趣。本文以 4 組燈具作為案例，界面分為 4 組 LED，通道號上方為 LED 當前亮度，通道號下方為 LED 開關指示燈，當點擊“開”按鈕，指示燈亮起，物理系統中的 LED 燈珠工作，亮度適中，亮度顯示值為“128”。在 LED“開”的狀態下，亮度可調，物理系統LED 接受“亮度調節”控制，輸出對應程度的光照。隨機選取某一工況下 APP 界面如圖 6 所示。

該智能照明系統動態調節器可實現如圖 6 所示的功能， 該 APP 界面設置了調節按鈕和滑動桿，按鈕可實現亮度的微調，滑動桿可實現粗調。具體操作如下。 （1）亮度調節按鈕。當點擊“+”，LED 亮度增加，每次自增 1，加至 255 后，一直保持，此時 LED 為最亮 ；當點擊“-”，LED 亮度減弱，每次自減 1，減至 1 后，一直保持，此時 LED 為最暗。 （2）亮度滑動桿。點擊紅色拖動塊，拖動鼠標實現亮度快速調節，最大為 255，最小為 1。

3 結 語

本文設計的智能照明系統動態調節器以 STC89C52 單片機為核心，通過藍牙通信控制 APP 和單片機，以 LED 燈為光源，運用 PWM 原理控制 LED 的亮度和開關狀態。結果表明，該智能照明動態調節器能夠迅速精準地管理燈具的亮度以及開關狀態，且成本低廉，具有良好的操作性 ；并且該智能照明系統融合了物聯網和智能家居產品的熱門技術，具有一定的科研價值。
